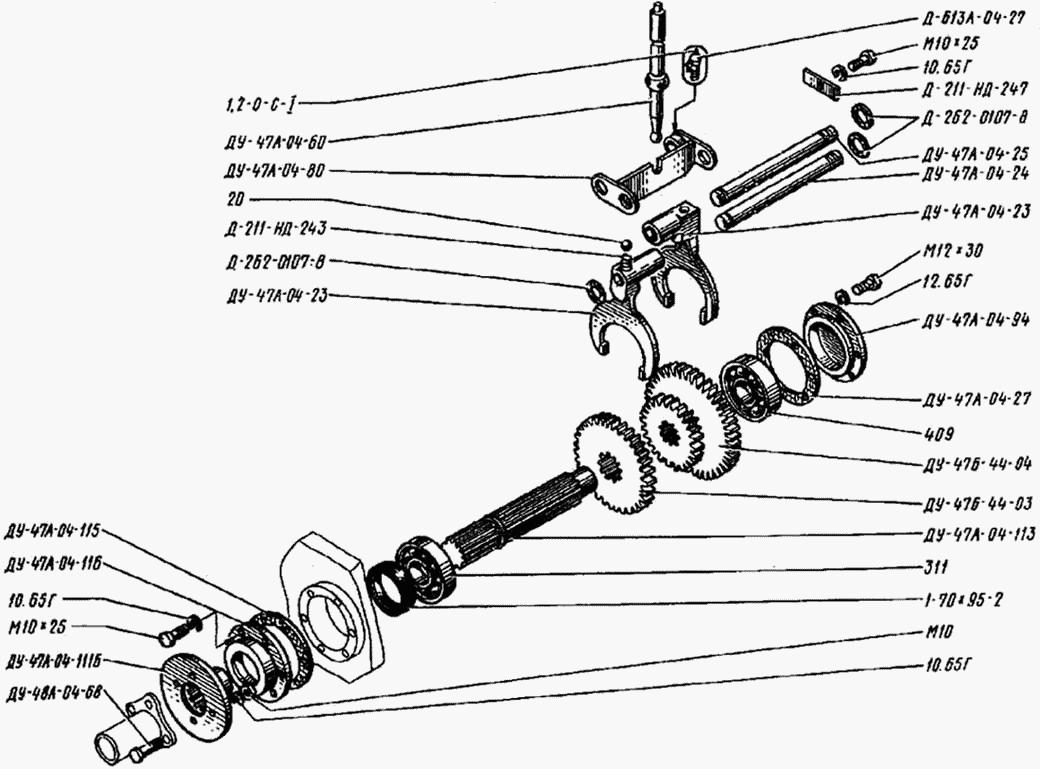

Коробка зміни передач ДУ- Б- (частина )
100%
Назва деталі
Блок-шестерня
Заводський номер
ДУ-47Б-44-04
Кількість на модель
1
№
Назва деталі
Підшипник
Заводський номер
311
Кількість на модель
1
№
Назва деталі
Підшипник
Заводський номер
409
Кількість на модель
1
№
Назва деталі
Дріт
Заводський номер
1.2-0-С-1
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
ДУ-47А-04-115
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
ДУ-47А-04-27
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
Д-211-НД-243
Кількість на модель
2
№
Назва деталі
Ригель
Заводський номер
Д-211-НД-247
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
ДУ-47А-04-60
Кількість на модель
1
№
Назва деталі
Фланець
Заводський номер
ДУ-47А-04-111Б
Кількість на модель
1
№
Назва деталі
Шайба
Заводський номер
Шайба [10.65Г]
Кількість на модель
11
№
Назва деталі
Шайба
Заводський номер
Шайба [12.65Г]
Кількість на модель
6
№
Назва деталі
Диск
Заводський номер
20
Кількість на модель
2
№
Назва деталі
Планка напрямна
Заводський номер
ДУ-47А-04-80
Кількість на модель
1
№
Назва деталі
Вісь права
Заводський номер
ДУ-47А-04-25
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
Болт [ДУ-48А-04-68]
Кількість на модель
8
№
Назва деталі
Болт
Заводський номер
Болт [М10х25]
Кількість на модель
7
№
Назва деталі
Болт
Заводський номер
Болт [М12х30]
Кількість на модель
6
№
Назва деталі
ВАЛ
Заводський номер
ДУ-47А-04-113
Кількість на модель
1
№
Назва деталі
Вилка для перемикання
Заводський номер
ДУ-47А-04-23
Кількість на модель
2
№
Назва деталі
Гвинт установчий
Заводський номер
Винт установочный [Д-613-04-27]
Кількість на модель
1
№
Назва деталі
Горіх
Заводський номер
Гайка [М10]
Кількість на модель
6
№
Назва деталі
Кільце ущільнювальне
Заводський номер
Д-262-0107-8
Кількість на модель
4
№
Назва деталі
Кришка
Заводський номер
ДУ-47А-04-116
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
ДУ-47А-04-94
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
1-70х95-2
Кількість на модель
1
№
Назва деталі
Вісь ліва
Заводський номер
ДУ-47А-04-24
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
ДУ-47Б-44-03
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок-шестерня | ДУ-47Б-44-04 | 1 | 1 | |||||
| Підшипник | 311 | 1 | 1 | |||||
| Підшипник | 409 | 1 | 1 | |||||
| Дріт | 1.2-0-С-1 | 1 | 1 | |||||
| Прокладка | ДУ-47А-04-115 | 1 | 1 | |||||
| Прокладка | ДУ-47А-04-27 | 1 | 1 | |||||
| Пружина | Д-211-НД-243 | 2 | 2 | |||||
| Ригель | Д-211-НД-247 | 1 | 1 | |||||
| Важіль | ДУ-47А-04-60 | 1 | 1 | |||||
| Фланець | ДУ-47А-04-111Б | 1 | 1 | |||||
| Шайба | Шайба [10.65Г] | 11 | 11 | |||||
| Шайба | Шайба [12.65Г] | 6 | 6 | |||||
| Диск | 20 | 2 | 2 | |||||
| Планка напрямна | ДУ-47А-04-80 | 1 | 1 | |||||
| Вісь права | ДУ-47А-04-25 | 1 | 1 | |||||
| Болт | Болт [ДУ-48А-04-68] | 8 | 8 | |||||
| Болт | Болт [М10х25] | 7 | 7 | |||||
| Болт | Болт [М12х30] | 6 | 6 | |||||
| ВАЛ | ДУ-47А-04-113 | 1 | 1 | |||||
| Вилка для перемикання | ДУ-47А-04-23 | 2 | 2 | |||||
| Гвинт установчий | Винт установочный [Д-613-04-27] | 1 | 1 | |||||
| Горіх | Гайка [М10] | 6 | 6 | |||||
| Кільце ущільнювальне | Д-262-0107-8 | 4 | 4 | |||||
| Кришка | ДУ-47А-04-116 | 1 | 1 | |||||
| Кришка | ДУ-47А-04-94 | 1 | 1 | |||||
| Манжета | 1-70х95-2 | 1 | 1 | |||||
| Вісь ліва | ДУ-47А-04-24 | 1 | 1 | |||||
| Шестерня | ДУ-47Б-44-03 | 1 | 1 |
