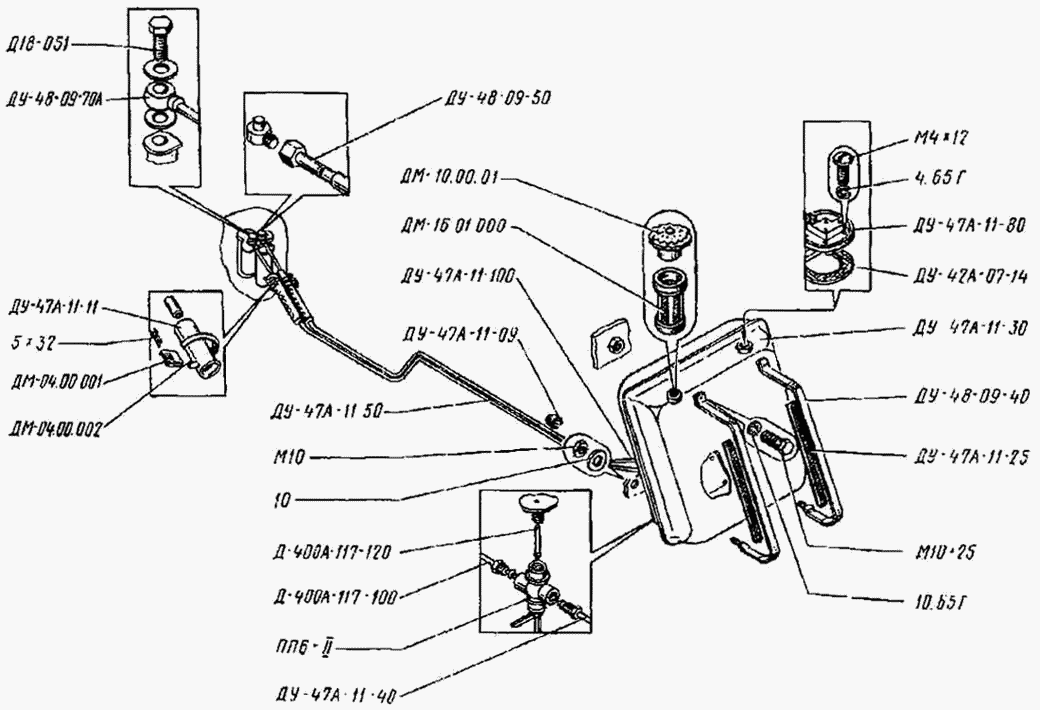

Паливна система DU-A-
100%
Назва деталі
Бак паливний
Заводський номер
ДУ-47А-11-30
Кількість на модель
1
№
Назва деталі
Трубка зливна в зборі
Заводський номер
Д-400А-117-100
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ДУ-47А-11-100
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ДУ-47А-11-40
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ДУ-47А-11-50
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ДУ-48-09-50
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
ДУ-48-09-70А
Кількість на модель
1
№
Назва деталі
Вушко
Заводський номер
ДМ-04.00.001
Кількість на модель
4
№
Назва деталі
Фільтр
Заводський номер
ДМ.16.01.000
Кількість на модель
1
№
Назва деталі
Шайба
Заводський номер
Шайба [10]
Кількість на модель
2
№
Назва деталі
Шайба
Заводський номер
Шайба [10.65Г]
Кількість на модель
4
№
Назва деталі
Шайба
Заводський номер
Шайба [4.65Г]
Кількість на модель
5
№
Назва деталі
Трубка
Заводський номер
Д-400А-117-120
Кількість на модель
1
№
Назва деталі
Рукав
Заводський номер
ДУ-47А-11-11
Кількість на модель
2
№
Назва деталі
Рукав
Заводський номер
ДУ-47А-11-09
Кількість на модель
4
№
Назва деталі
Болт
Заводський номер
Болт [Д18-051]
Кількість на модель
1
№
Назва деталі
Болт
Заводський номер
Болт [М10х25]
Кількість на модель
4
№
Назва деталі
Гвинт
Заводський номер
Винт [М4х12]
Кількість на модель
5
№
Назва деталі
Горіх
Заводський номер
Гайка [М10]
Кількість на модель
2
№
Назва деталі
Датчик рівня палива (модифікація)
Заводський номер
ДУ-47А-11-80
Кількість на модель
1
№
Назва деталі
Кран
Заводський номер
ПП6-2
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
ДМ.10.00.01
Кількість на модель
1
№
Назва деталі
Стрічка
Заводський номер
ДМ-04.00.002
Кількість на модель
4
№
Назва деталі
Стрічка в зборі
Заводський номер
ДУ-48-09-40
Кількість на модель
2
№
Назва деталі
Підкладка
Заводський номер
ДУ-47А-11-25
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
ДУ-42А-07-14
Кількість на модель
1
№
Назва деталі
Шплінт
Заводський номер
5х32
Кількість на модель
4
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бак паливний | ДУ-47А-11-30 | 1 | 1 | |||||
| Трубка зливна в зборі | Д-400А-117-100 | 1 | 1 | |||||
| Трубопровід | ДУ-47А-11-100 | 1 | 1 | |||||
| Трубопровід | ДУ-47А-11-40 | 1 | 1 | |||||
| Трубопровід | ДУ-47А-11-50 | 1 | 1 | |||||
| Трубопровід | ДУ-48-09-50 | 1 | 1 | |||||
| Трубопровід | ДУ-48-09-70А | 1 | 1 | |||||
| Вушко | ДМ-04.00.001 | 4 | 4 | |||||
| Фільтр | ДМ.16.01.000 | 1 | 1 | |||||
| Шайба | Шайба [10] | 2 | 2 | |||||
| Шайба | Шайба [10.65Г] | 4 | 4 | |||||
| Шайба | Шайба [4.65Г] | 5 | 5 | |||||
| Трубка | Д-400А-117-120 | 1 | 1 | |||||
| Рукав | ДУ-47А-11-11 | 2 | 2 | |||||
| Рукав | ДУ-47А-11-09 | 4 | 4 | |||||
| Болт | Болт [Д18-051] | 1 | 1 | |||||
| Болт | Болт [М10х25] | 4 | 4 | |||||
| Гвинт | Винт [М4х12] | 5 | 5 | |||||
| Горіх | Гайка [М10] | 2 | 2 | |||||
| Датчик рівня палива (модифікація) | ДУ-47А-11-80 | 1 | 1 | |||||
| Кран | ПП6-2 | 1 | 1 | |||||
| Кришка | ДМ.10.00.01 | 1 | 1 | |||||
| Стрічка | ДМ-04.00.002 | 4 | 4 | |||||
| Стрічка в зборі | ДУ-48-09-40 | 2 | 2 | |||||
| Підкладка | ДУ-47А-11-25 | 2 | 2 | |||||
| Прокладка | ДУ-42А-07-14 | 1 | 1 | |||||
| Шплінт | 5х32 | 4 | 4 |
