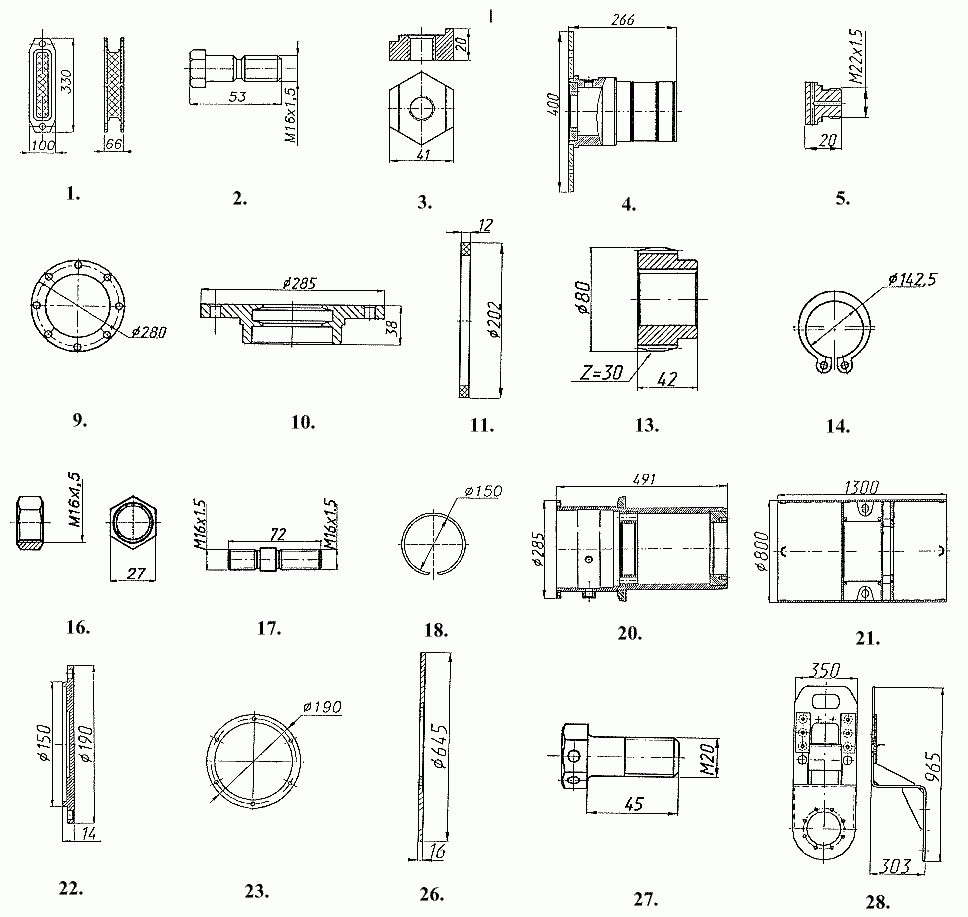

Валець вібраційний ДУ- (деталювання)
100%
Назва деталі
Амортизатор
Заводський номер
Д-728-05-50
Кількість на модель
6
№
1
Назва деталі
Болт
Заводський номер
ДМ-20.03.001
Кількість на модель
16
№
2
Назва деталі
Горіх
Заводський номер
ДМ-55.05.001
Кількість на модель
16
№
3
Назва деталі
Опора
Заводський номер
ДУ-82.343.560
Кількість на модель
1
№
4
Назва деталі
Корок
Заводський номер
ДМ-56.12.015-01
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
ДУ-63.103.016
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
ДУ-84.187.147
Кількість на модель
1
№
10
Назва деталі
Кільце повстяне
Заводський номер
ДМ-55.16.001
Кількість на модель
1
№
11
Назва деталі
Зубчаста втулка
Заводський номер
ДУ-82.343.529
Кількість на модель
1
№
13
Назва деталі
Кільце В-
Заводський номер
ДМ-05.01.001-17
Кількість на модель
3
№
14
Назва деталі
Горіх
Заводський номер
ДМ-14.03.001-05
Кількість на модель
32
№
16
Назва деталі
Шпилька
Заводський номер
ДМ-55.07.011
Кількість на модель
16
№
17
Назва деталі
КІЛЬЦО
Заводський номер
ДМ-05.03.001
Кількість на модель
3
№
18
Назва деталі
Опора
Заводський номер
ДУ-82.343.550
Кількість на модель
1
№
20
Назва деталі
Валец
Заводський номер
ДУ-82.343.540
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
ДУ-82.343.533
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
ДУ-90.000.141
Кількість на модель
1
№
23
Назва деталі
Диск
Заводський номер
ДУ-82.343.532
Кількість на модель
1
№
26
Назва деталі
Болт
Заводський номер
ДМ-20.01.001-19
Кількість на модель
8
№
27
Назва деталі
Опора
Заводський номер
ДУ-82.343.570
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Амортизатор | Д-728-05-50 | 6 | 6 | 1 | |||
| 2 | Болт | ДМ-20.03.001 | 16 | 16 | 2 | |||
| 3 | Горіх | ДМ-55.05.001 | 16 | 16 | 3 | |||
| 4 | Опора | ДУ-82.343.560 | 1 | 1 | 4 | |||
| 5 | Корок | ДМ-56.12.015-01 | 1 | 1 | 5 | |||
| 9 | Прокладка | ДУ-63.103.016 | 1 | 1 | 9 | |||
| 10 | Кришка | ДУ-84.187.147 | 1 | 1 | 10 | |||
| 11 | Кільце повстяне | ДМ-55.16.001 | 1 | 1 | 11 | |||
| 13 | Зубчаста втулка | ДУ-82.343.529 | 1 | 1 | 13 | |||
| 14 | Кільце В- | ДМ-05.01.001-17 | 3 | 3 | 14 | |||
| 16 | Горіх | ДМ-14.03.001-05 | 32 | 32 | 16 | |||
| 17 | Шпилька | ДМ-55.07.011 | 16 | 16 | 17 | |||
| 18 | КІЛЬЦО | ДМ-05.03.001 | 3 | 3 | 18 | |||
| 20 | Опора | ДУ-82.343.550 | 1 | 1 | 20 | |||
| 21 | Валец | ДУ-82.343.540 | 1 | 1 | 21 | |||
| 22 | Кришка | ДУ-82.343.533 | 1 | 1 | 22 | |||
| 23 | Прокладка | ДУ-90.000.141 | 1 | 1 | 23 | |||
| 26 | Диск | ДУ-82.343.532 | 1 | 1 | 26 | |||
| 27 | Болт | ДМ-20.01.001-19 | 8 | 8 | 27 | |||
| 28 | Опора | ДУ-82.343.570 | 1 | 1 | 28 |
