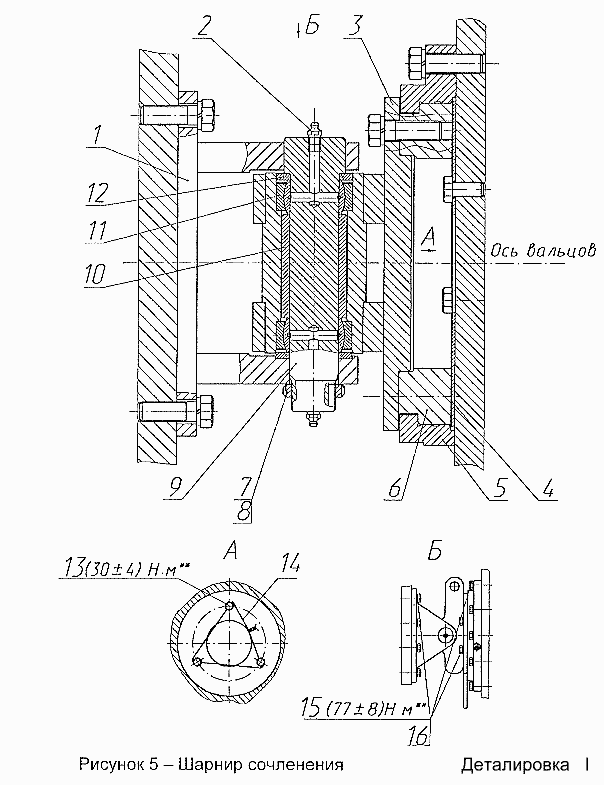

Шарнірне з'єднання DU-
100%
Назва деталі
Опора
Заводський номер
ДУ-82.328.030
Кількість на модель
1
№
1
Назва деталі
Маслянка .Ц ГОСТ
Заводський номер
[Масленка 1.2.Ц6 ГОСТ19853]
Кількість на модель
3
№
2
Назва деталі
Опора
Заводський номер
ДУ-82.328.040
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
ДУ-96.262.034
Кількість на модель
1
№
4
Назва деталі
КІЛЬЦО
Заводський номер
ДУ-82.328.006
Кількість на модель
1
№
5
Назва деталі
КІЛЬЦО
Заводський номер
ДУ-82.328.005
Кількість на модель
1
№
6
Назва деталі
Горіх
Заводський номер
ДМ-14.02.001-03
Кількість на модель
1
№
7
Назва деталі
Шайба
Заводський номер
ДМ-20.00.001
Кількість на модель
1
№
8
Назва деталі
Палец
Заводський номер
ДУ-82.328.026
Кількість на модель
1
№
9
Назва деталі
Труба
Заводський номер
ДУ-82.328.032
Кількість на модель
1
№
10
Назва деталі
Підшипник ШСК ГОСТ
Заводський номер
[Подшипник ШС40К ГОСТ3635]
Кількість на модель
2
№
11
Назва деталі
КІЛЬЦО
Заводський номер
ДМ-55.11.208
Кількість на модель
2
№
12
Назва деталі
Болт
Заводський номер
ДМ-20.01.001-06
Кількість на модель
3
№
13
Назва деталі
Дріт, - С ГОСТ (L=мм)
Заводський номер
[Проволока 2,0-0-С ГОСТ3882 (L=460мм)]
Кількість на модель
1
№
14
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М16-8gх50.58.019 ГОСТ7798]
Кількість на модель
21
№
15
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 16.65Г.0121 ГОСТ6402]
Кількість на модель
21
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора | ДУ-82.328.030 | 1 | 1 | 1 | |||
| 2 | Маслянка .Ц ГОСТ | [Масленка 1.2.Ц6 ГОСТ19853] | 3 | 3 | 2 | |||
| 3 | Опора | ДУ-82.328.040 | 1 | 1 | 3 | |||
| 4 | Диск | ДУ-96.262.034 | 1 | 1 | 4 | |||
| 5 | КІЛЬЦО | ДУ-82.328.006 | 1 | 1 | 5 | |||
| 6 | КІЛЬЦО | ДУ-82.328.005 | 1 | 1 | 6 | |||
| 7 | Горіх | ДМ-14.02.001-03 | 1 | 1 | 7 | |||
| 8 | Шайба | ДМ-20.00.001 | 1 | 1 | 8 | |||
| 9 | Палец | ДУ-82.328.026 | 1 | 1 | 9 | |||
| 10 | Труба | ДУ-82.328.032 | 1 | 1 | 10 | |||
| 11 | Підшипник ШСК ГОСТ | [Подшипник ШС40К ГОСТ3635] | 2 | 2 | 11 | |||
| 12 | КІЛЬЦО | ДМ-55.11.208 | 2 | 2 | 12 | |||
| 13 | Болт | ДМ-20.01.001-06 | 3 | 3 | 13 | |||
| 14 | Дріт, - С ГОСТ (L=мм) | [Проволока 2,0-0-С ГОСТ3882 (L=460мм)] | 1 | 1 | 14 | |||
| 15 | Болт М- х ГОСТ | [Болт М16-8gх50.58.019 ГОСТ7798] | 21 | 21 | 15 | |||
| 16 | Шайба G. ГОСТ | [Шайба 16.65Г.0121 ГОСТ6402] | 21 | 21 | 16 |
