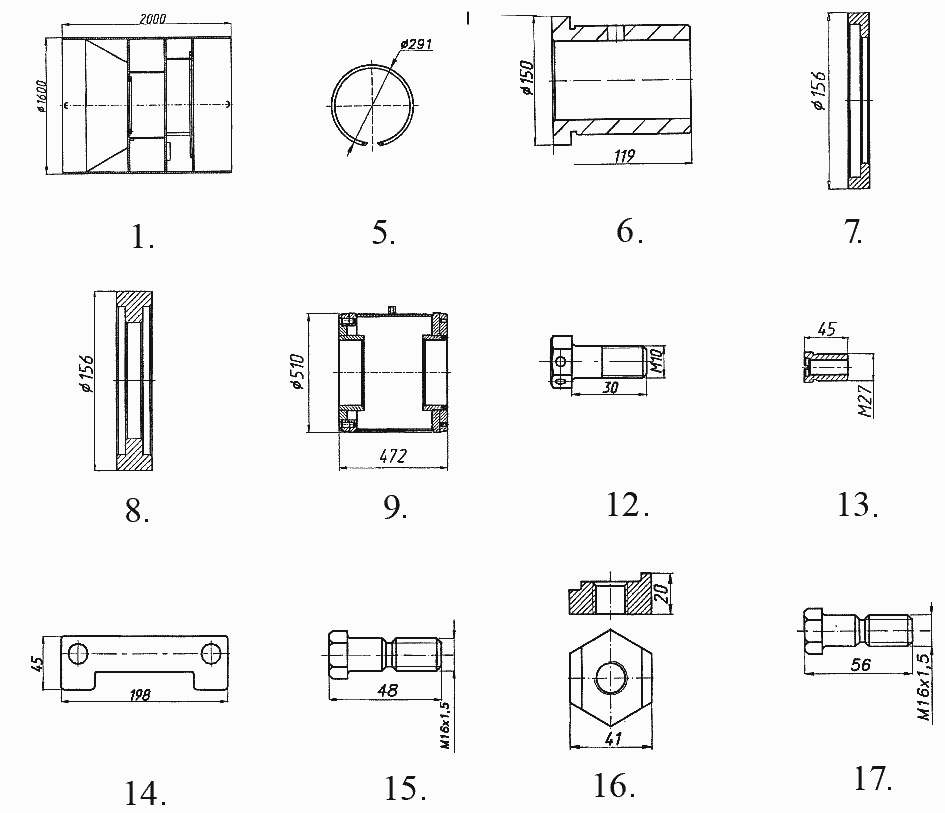

Валець вібраційний ДУ- (деталювання)
100%
Назва деталі
Валец
Заводський номер
ДУ-84.187.360
Кількість на модель
1
№
1
Назва деталі
КІЛЬЦО
Заводський номер
ДМ-05.03.001-12
Кількість на модель
2
№
5
Назва деталі
Втулка
Заводський номер
ДУ-84.187.055-01
Кількість на модель
2
№
6
Назва деталі
КІЛЬЦО
Заводський номер
ДУ-84.187.046
Кількість на модель
2
№
7
Назва деталі
КІЛЬЦО
Заводський номер
ДУ-84.187.053
Кількість на модель
2
№
8
Назва деталі
Опора
Заводський номер
ДУ-84.187.300
Кількість на модель
1
№
9
Назва деталі
Болт
Заводський номер
ДМ-20.01.001-05
Кількість на модель
6
№
12
Назва деталі
Футорка
Заводський номер
ДУ-84.187.136
Кількість на модель
16
№
13
Назва деталі
Шайба
Заводський номер
ДУ-58А.03.16.088
Кількість на модель
16
№
14
Назва деталі
Болт
Заводський номер
ДМ-20.03.001-10
Кількість на модель
16
№
15
Назва деталі
Горіх
Заводський номер
ДМ-55.05.001
Кількість на модель
16
№
16
Назва деталі
Болт
Заводський номер
ДМ-20.03.001-01
Кількість на модель
28
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Валец | ДУ-84.187.360 | 1 | 1 | 1 | |||
| 5 | КІЛЬЦО | ДМ-05.03.001-12 | 2 | 2 | 5 | |||
| 6 | Втулка | ДУ-84.187.055-01 | 2 | 2 | 6 | |||
| 7 | КІЛЬЦО | ДУ-84.187.046 | 2 | 2 | 7 | |||
| 8 | КІЛЬЦО | ДУ-84.187.053 | 2 | 2 | 8 | |||
| 9 | Опора | ДУ-84.187.300 | 1 | 1 | 9 | |||
| 12 | Болт | ДМ-20.01.001-05 | 6 | 6 | 12 | |||
| 13 | Футорка | ДУ-84.187.136 | 16 | 16 | 13 | |||
| 14 | Шайба | ДУ-58А.03.16.088 | 16 | 16 | 14 | |||
| 15 | Болт | ДМ-20.03.001-10 | 16 | 16 | 15 | |||
| 16 | Горіх | ДМ-55.05.001 | 16 | 16 | 16 | |||
| 17 | Болт | ДМ-20.03.001-01 | 28 | 28 | 17 |
