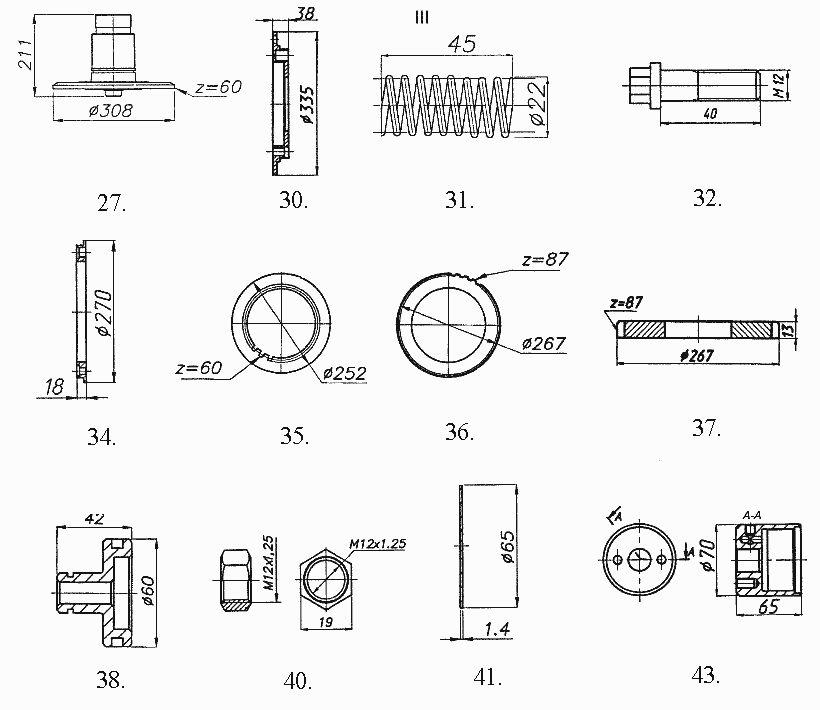

Планетарний редуктор ДМ- (деталювання)
100%
Назва деталі
Вал- шестерня
Заводський номер
ДМ-30.00.074
Кількість на модель
1
№
27
Назва деталі
Кришка
Заводський номер
ДМ-31.02.083
Кількість на модель
1
№
30
Назва деталі
Пружина
Заводський номер
ДМ-55.13.002
Кількість на модель
6
№
31
Назва деталі
Болт
Заводський номер
ДМ-20.04.002
Кількість на модель
4
№
32
Назва деталі
Диск
Заводський номер
ДМ-31.02.084
Кількість на модель
1
№
34
Назва деталі
Диск
Заводський номер
ДМ-30.00.029
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
ДМ-30.00.028
Кількість на модель
2
№
36
Назва деталі
КІЛЬЦО
Заводський номер
ДМ-31.02.091
Кількість на модель
1
№
37
Назва деталі
Поршень
Заводський номер
ДМ-30.00.023
Кількість на модель
2
№
38
Назва деталі
Горіх Mx
Заводський номер
ДМ-14.03.001-04
Кількість на модель
2
№
40
Назва деталі
Кришка
Заводський номер
ДМ-31.01.039-01
Кількість на модель
2
№
41
Назва деталі
Корпус
Заводський номер
ДМ-31.01.038
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 27 | Вал- шестерня | ДМ-30.00.074 | 1 | 1 | 27 | |||
| 30 | Кришка | ДМ-31.02.083 | 1 | 1 | 30 | |||
| 31 | Пружина | ДМ-55.13.002 | 6 | 6 | 31 | |||
| 32 | Болт | ДМ-20.04.002 | 4 | 4 | 32 | |||
| 34 | Диск | ДМ-31.02.084 | 1 | 1 | 34 | |||
| 35 | Диск | ДМ-30.00.029 | 2 | 2 | 35 | |||
| 36 | Диск | ДМ-30.00.028 | 2 | 2 | 36 | |||
| 37 | КІЛЬЦО | ДМ-31.02.091 | 1 | 1 | 37 | |||
| 38 | Поршень | ДМ-30.00.023 | 2 | 2 | 38 | |||
| 40 | Горіх Mx | ДМ-14.03.001-04 | 2 | 2 | 40 | |||
| 41 | Кришка | ДМ-31.01.039-01 | 2 | 2 | 41 | |||
| 43 | Корпус | ДМ-31.01.038 | 1 | 1 | 43 |
