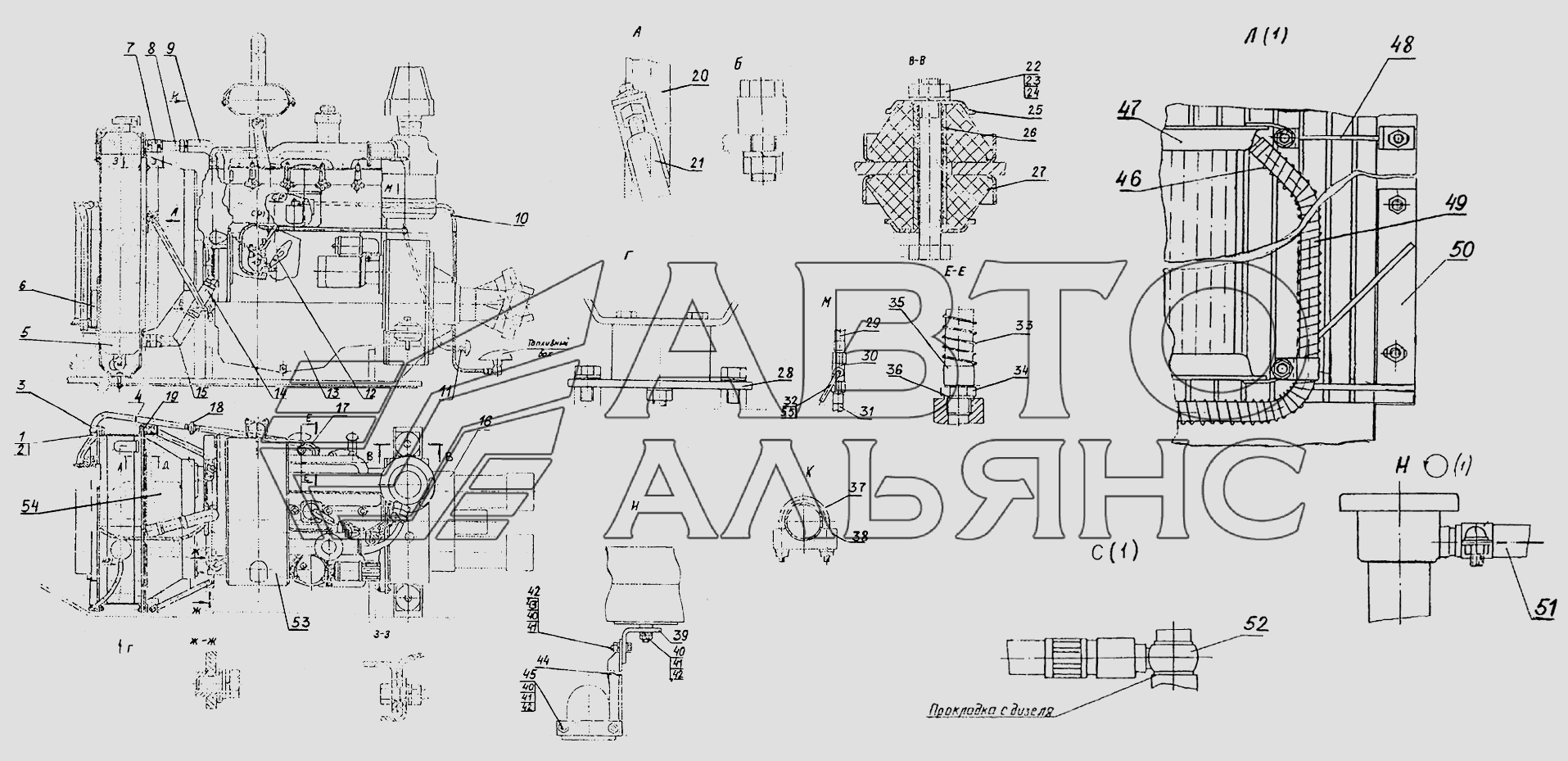

- (- - - ) Установка силова (для модифікацій ЕК- з двигуном Д- )
100%
Назва деталі
Обкладинка
Заводський номер
005-01-03.02.005
Кількість на модель
1
№
1
Назва деталі
Рукав
Заводський номер
14х22.5-1.6
Кількість на модель
1
№
2
Назва деталі
Скоба
Заводський номер
ЭО-3323.01.05.011
Кількість на модель
2
№
3
Назва деталі
Хомутик
Заводський номер
Э-302-1-1600-14
Кількість на модель
2
№
4
Назва деталі
Радіатор
Заводський номер
РВ-КМ-ЕК12
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
312-04-03.51.040-10
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
38х49-1,6
Кількість на модель
2
№
7
Назва деталі
Патрубок В ГОСТ
Заводський номер
312-04-03.51.007
Кількість на модель
1
№
8
Назва деталі
Шланг
Заводський номер
ЭО-3323.04.04.002
Кількість на модель
1
№
9
Назва деталі
Шланг
Заводський номер
ЭО-312-04-03.51.080-30
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
ЭО-3322А-23.03.004
Кількість на модель
1
№
11
Назва деталі
Управління двигуном
Заводський номер
312-04-03.51.100
Кількість на модель
1
№
12
Назва деталі
Дизель
Заводський номер
Д-243С-666
Кількість на модель
1
№
13
Назва деталі
Рукав
Заводський номер
38х49-1.6
Кількість на модель
1
№
14
Назва деталі
Патрубок нижній
Заводський номер
312-04-03.51.020
Кількість на модель
1
№
15
Назва деталі
Встановлення насоса
Заводський номер
314-02-03.09.000-40
Кількість на модель
1
№
16
Назва деталі
Встановлення насоса
Заводський номер
314-02-03.09.000-20
Кількість на модель
1
№
16
Назва деталі
Фільтр сітчастий
Заводський номер
70-140.5230
Кількість на модель
1
№
18
Назва деталі
Планка
Заводський номер
312-04.03.51.010
Кількість на модель
1
№
19
Назва деталі
Планка
Заводський номер
312-04.03.51.010-10
Кількість на модель
1
№
20
Назва деталі
Розтяжка
Заводський номер
312-04-03.50.100
Кількість на модель
2
№
21
Назва деталі
Болт
Заводський номер
М16-8gx140.109.40x019
Кількість на модель
2
№
22
Назва деталі
Горіх
Заводський номер
М16-6Н.5.012
Кількість на модель
2
№
23
Назва деталі
Шайба
Заводський номер
16.65Г.019
Кількість на модель
2
№
24
Назва деталі
Чашка
Заводський номер
312-04-03.51.002
Кількість на модель
2
№
25
Назва деталі
Опорна втулка
Заводський номер
312-40-04.00.020
Кількість на модель
2
№
26
Назва деталі
Амортизатор
Заводський номер
312-04-03.51.006
Кількість на модель
4
№
27
Назва деталі
Планка
Заводський номер
312-04-03.51.016
Кількість на модель
2
№
28
Назва деталі
Шланг
Заводський номер
312-04-03.51.080-20
Кількість на модель
1
№
29
Назва деталі
Штуцер
Заводський номер
312-04-03.51.017
Кількість на модель
1
№
30
Назва деталі
Шланг
Заводський номер
312-04-03.51.080-10
Кількість на модель
1
№
31
Назва деталі
Трубопровід
Заводський номер
312-04-03.51.090
Кількість на модель
1
№
32
Назва деталі
Обкладинка
Заводський номер
005-01-03.02.004
Кількість на модель
1
№
33
Назва деталі
Штуцер
Заводський номер
ЭО-3323.04.04.003
Кількість на модель
2
№
34
Назва деталі
Хомут
Заводський номер
13-22
Кількість на модель
6
№
35
Назва деталі
Прокладка
Заводський номер
20М3
Кількість на модель
2
№
36
Назва деталі
Хомут
Заводський номер
ЭО-3323.04.00.003
Кількість на модель
1
№
37
Назва деталі
Планка
Заводський номер
ЭО-3323.04.00.002
Кількість на модель
1
№
38
Назва деталі
Куточок
Заводський номер
312-04-03.51.018
Кількість на модель
1
№
39
Назва деталі
Нат М.Н.
Заводський номер
М8-6Н.5.019
Кількість на модель
7
№
40
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
7
№
41
Назва деталі
Шайба
Заводський номер
C8.01.019
Кількість на модель
5
№
42
Назва деталі
Болт
Заводський номер
ВМ8-8gx20.58.019
Кількість на модель
1
№
43
Назва деталі
Кронштейн
Заводський номер
312-04-03.51.070
Кількість на модель
1
№
44
Назва деталі
Хомут
Заводський номер
312-04-03.51.015
Кількість на модель
1
№
45
Назва деталі
Обкладинка
Заводський номер
005-01-03.02.006
Кількість на модель
1
№
46
Назва деталі
Радіатор масляний
Заводський номер
РМ100-1013030
Кількість на модель
1
№
47
Назва деталі
Тяга
Заводський номер
312-04-03.51.050
Кількість на модель
2
№
48
Назва деталі
Кронштейн
Заводський номер
312-04-03.51.040
Кількість на модель
1
№
50
Назва деталі
Рукав
Заводський номер
8х18-4.0
Кількість на модель
1
№
51
Назва деталі
Штуцер
Заводський номер
13.03.02.009
Кількість на модель
1
№
52
Назва деталі
Глушник
Заводський номер
312-04-03.50.600
Кількість на модель
1
№
53
Назва деталі
Кожух
Заводський номер
312-04-03.51.001
Кількість на модель
1
№
54
Назва деталі
Штуцер
Заводський номер
ЭО-3323.04.00.009
Кількість на модель
2
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обкладинка | 005-01-03.02.005 | 1 | 1 | 1 | |||
| 2 | Рукав | 14х22.5-1.6 | 1 | 1 | 2 | |||
| 3 | Скоба | ЭО-3323.01.05.011 | 2 | 2 | 3 | |||
| 4 | Хомутик | Э-302-1-1600-14 | 2 | 2 | 4 | |||
| 5 | Радіатор | РВ-КМ-ЕК12 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 312-04-03.51.040-10 | 1 | 1 | 6 | |||
| 7 | Рукав | 38х49-1,6 | 2 | 2 | 7 | |||
| 8 | Патрубок В ГОСТ | 312-04-03.51.007 | 1 | 1 | 8 | |||
| 9 | Шланг | ЭО-3323.04.04.002 | 1 | 1 | 9 | |||
| 10 | Шланг | ЭО-312-04-03.51.080-30 | 1 | 1 | 10 | |||
| 11 | Штуцер | ЭО-3322А-23.03.004 | 1 | 1 | 11 | |||
| 12 | Управління двигуном | 312-04-03.51.100 | 1 | 1 | 12 | |||
| 13 | Дизель | Д-243С-666 | 1 | 1 | 13 | |||
| 14 | Рукав | 38х49-1.6 | 1 | 1 | 14 | |||
| 15 | Патрубок нижній | 312-04-03.51.020 | 1 | 1 | 15 | |||
| 16 | Встановлення насоса | 314-02-03.09.000-40 | 1 | 1 | 16 | |||
| 16 | Встановлення насоса | 314-02-03.09.000-20 | 1 | 1 | 16 | |||
| 18 | Фільтр сітчастий | 70-140.5230 | 1 | 1 | 18 | |||
| 19 | Планка | 312-04.03.51.010 | 1 | 1 | 19 | |||
| 20 | Планка | 312-04.03.51.010-10 | 1 | 1 | 20 | |||
| 21 | Розтяжка | 312-04-03.50.100 | 2 | 2 | 21 | |||
| 22 | Болт | М16-8gx140.109.40x019 | 2 | 2 | 22 | |||
| 23 | Горіх | М16-6Н.5.012 | 2 | 2 | 23 | |||
| 24 | Шайба | 16.65Г.019 | 2 | 2 | 24 | |||
| 25 | Чашка | 312-04-03.51.002 | 2 | 2 | 25 | |||
| 26 | Опорна втулка | 312-40-04.00.020 | 2 | 2 | 26 | |||
| 27 | Амортизатор | 312-04-03.51.006 | 4 | 4 | 27 | |||
| 28 | Планка | 312-04-03.51.016 | 2 | 2 | 28 | |||
| 29 | Шланг | 312-04-03.51.080-20 | 1 | 1 | 29 | |||
| 30 | Штуцер | 312-04-03.51.017 | 1 | 1 | 30 | |||
| 31 | Шланг | 312-04-03.51.080-10 | 1 | 1 | 31 | |||
| 32 | Трубопровід | 312-04-03.51.090 | 1 | 1 | 32 | |||
| 33 | Обкладинка | 005-01-03.02.004 | 1 | 1 | 33 | |||
| 34 | Штуцер | ЭО-3323.04.04.003 | 2 | 2 | 34 | |||
| 35 | Хомут | 13-22 | 6 | 6 | 35 | |||
| 36 | Прокладка | 20М3 | 2 | 2 | 36 | |||
| 37 | Хомут | ЭО-3323.04.00.003 | 1 | 1 | 37 | |||
| 38 | Планка | ЭО-3323.04.00.002 | 1 | 1 | 38 | |||
| 39 | Куточок | 312-04-03.51.018 | 1 | 1 | 39 | |||
| 40 | Нат М.Н. | М8-6Н.5.019 | 7 | 7 | 40 | |||
| 41 | Пружинна шайба | 8.65Г.019 | 7 | 7 | 41 | |||
| 42 | Шайба | C8.01.019 | 5 | 5 | 42 | |||
| 43 | Болт | ВМ8-8gx20.58.019 | 1 | 1 | 43 | |||
| 44 | Кронштейн | 312-04-03.51.070 | 1 | 1 | 44 | |||
| 45 | Хомут | 312-04-03.51.015 | 1 | 1 | 45 | |||
| 46 | Обкладинка | 005-01-03.02.006 | 1 | 1 | 46 | |||
| 47 | Радіатор масляний | РМ100-1013030 | 1 | 1 | 47 | |||
| 48 | Тяга | 312-04-03.51.050 | 2 | 2 | 48 | |||
| 50 | Кронштейн | 312-04-03.51.040 | 1 | 1 | 50 | |||
| 51 | Рукав | 8х18-4.0 | 1 | 1 | 51 | |||
| 52 | Штуцер | 13.03.02.009 | 1 | 1 | 52 | |||
| 53 | Глушник | 312-04-03.50.600 | 1 | 1 | 53 | |||
| 54 | Кожух | 312-04-03.51.001 | 1 | 1 | 54 | |||
| 55 | Штуцер | ЭО-3323.04.00.009 | 2 | 2 | 55 |
