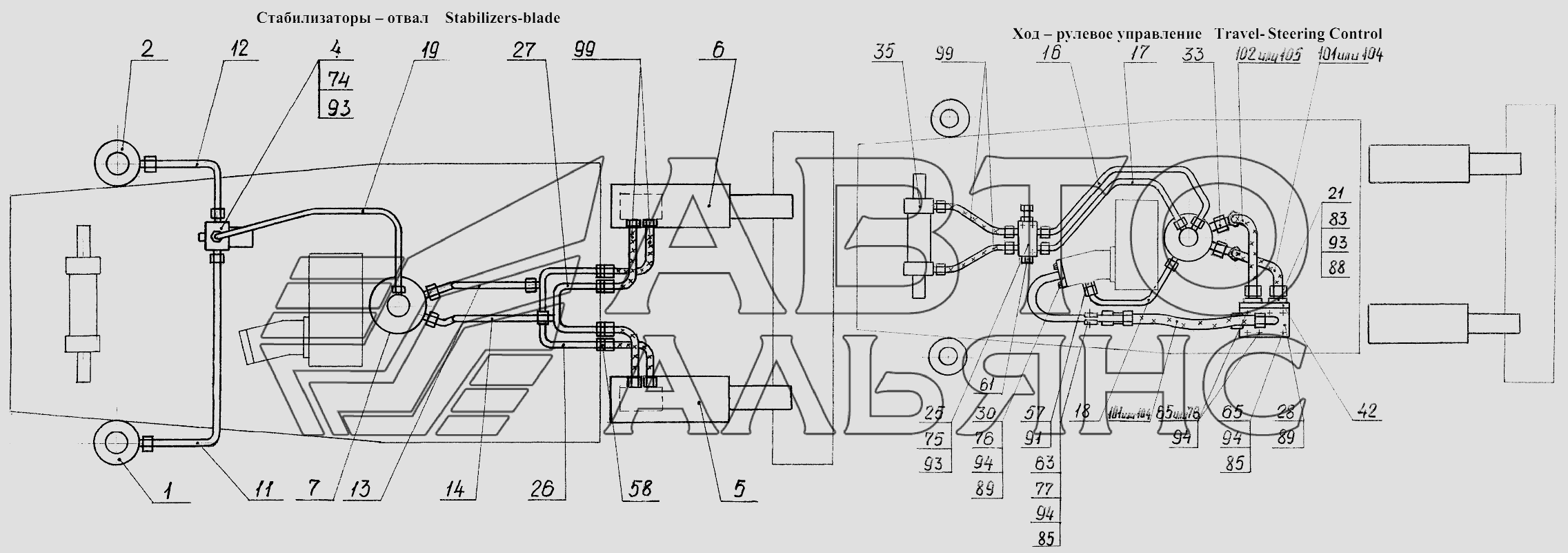

- , - Гідрообладнання на ходовій рамі (гідравліка ПСМ, Бош-Рексрот) для модифікацій ЕК (з опорою- відвалом і стабілізаторами)
100%
Назва деталі
Стабілізатор правий
Заводський номер
312-04-71.01.000
Кількість на модель
1
№
1
Назва деталі
Стабілізатор лівий
Заводський номер
312-04-71.02.000
Кількість на модель
1
№
2
Назва деталі
Пневмогідравлічний клапан
Заводський номер
312-04-71.00.200
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр відвалу правий
Заводський номер
312-04-71.00.300
Кількість на модель
1
№
5
Назва деталі
Гідроциліндр відвалу лівий
Заводський номер
312-04-71.00.400
Кількість на модель
1
№
6
Назва деталі
Колектор
Заводський номер
312-04-71.00.500
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.710
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.720
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.730
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
312-04-50.72.470
Кількість на модель
1
№
14
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.760
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.770
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.780
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.790
Кількість на модель
1
№
19
Назва деталі
Перехідник
Заводський номер
312-04-80.01.310
Кількість на модель
2
№
21
Назва деталі
Трубопровід
Заводський номер
312-10-50.72.010
Кількість на модель
1
№
23
Назва деталі
Кран буксирувальний
Заводський номер
314-02-71.00.450
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.600
Кількість на модель
1
№
26
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.610
Кількість на модель
1
№
27
Назва деталі
Фланець
Заводський номер
314-02-71.00.750
Кількість на модель
1
№
28
Назва деталі
Фланець
Заводський номер
313-00-73.80.010
Кількість на модель
1
№
30
Назва деталі
Перехідник
Заводський номер
08.20.70.020
Кількість на модель
2
№
33
Назва деталі
Гідроциліндр повороту коліс
Заводський номер
080-50-02.01.000
Кількість на модель
1
№
35
Назва деталі
Гідроклапан протиобгінний
Заводський номер
У4620.41.00.000
Кількість на модель
1
№
42
Назва деталі
Болт
Заводський номер
312-24-50.72.001
Кількість на модель
6
№
50
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.02.001
Кількість на модель
1
№
57
Назва деталі
Горіх
Заводський номер
ЭО-3322Д.23.02.003
Кількість на модель
4
№
58
Назва деталі
Заглушка
Заводський номер
ЭО-3323.20.83.071-20
Кількість на модель
1
№
61
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.006
Кількість на модель
2
№
63
Назва деталі
Шпилька
Заводський номер
314-02-71.00.001
Кількість на модель
3
№
65
Назва деталі
Болт
Заводський номер
М10-8gx20.58.019
Кількість на модель
2
№
74
Назва деталі
Болт
Заводський номер
М10-8gx35.58.019
Кількість на модель
3
№
75
Назва деталі
Болт
Заводський номер
М12-8gx35.88.019
Кількість на модель
6
№
76
Назва деталі
Болт
Заводський номер
М12-8gx50.58.019
Кількість на модель
1
№
77
Назва деталі
Болт
Заводський номер
М12-8gx110.88.019
Кількість на модель
6
№
78
Назва деталі
Болт
Заводський номер
М14-8gx30.88.019
Кількість на модель
2
№
79
Назва деталі
Болт
Заводський номер
М10-8gx30.88.019
Кількість на модель
8
№
83
Назва деталі
Горіх
Заводський номер
М12-7H.5.019
Кількість на модель
7
№
85
Назва деталі
Кільце
Заводський номер
030-035-30-2-2
Кількість на модель
2
№
88
Назва деталі
КІЛЬЦО
Заводський номер
038-044-36-2-2
Кількість на модель
4
№
89
Назва деталі
Прокладка
Заводський номер
18М3
Кількість на модель
№
91
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
13
№
93
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
13
№
94
Назва деталі
Пружинна шайба
Заводський номер
14.65Г.019
Кількість на модель
8
№
95
Назва деталі
Рукав
Заводський номер
РВД 12.100.650
Кількість на модель
6
№
99
Назва деталі
Рукав
Заводський номер
РВД 20.129.650
Кількість на модель
3
№
101
Назва деталі
Рукав
Заводський номер
РВД 20.129.850
Кількість на модель
1
№
102
Назва деталі
Рукав
Заводський номер
РВД 20.129.1250
Кількість на модель
2
№
103
Назва деталі
Рукав
Заводський номер
РВД 25.140.650
Кількість на модель
3
№
104
Назва деталі
Рукав
Заводський номер
РВД 25.140.850
Кількість на модель
1
№
105
Назва деталі
Рукав
Заводський номер
РВД 25.140.1250
Кількість на модель
2
№
106
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стабілізатор правий | 312-04-71.01.000 | 1 | 1 | 1 | |||
| 2 | Стабілізатор лівий | 312-04-71.02.000 | 1 | 1 | 2 | |||
| 4 | Пневмогідравлічний клапан | 312-04-71.00.200 | 1 | 1 | 4 | |||
| 5 | Гідроциліндр відвалу правий | 312-04-71.00.300 | 1 | 1 | 5 | |||
| 6 | Гідроциліндр відвалу лівий | 312-04-71.00.400 | 1 | 1 | 6 | |||
| 7 | Колектор | 312-04-71.00.500 | 1 | 1 | 7 | |||
| 11 | Трубопровід | 312-04-71.00.710 | 1 | 1 | 11 | |||
| 12 | Трубопровід | 312-04-71.00.720 | 1 | 1 | 12 | |||
| 13 | Трубопровід | 312-04-71.00.730 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 312-04-50.72.470 | 1 | 1 | 14 | |||
| 16 | Трубопровід | 312-04-71.00.760 | 1 | 1 | 16 | |||
| 17 | Трубопровід | 312-04-71.00.770 | 1 | 1 | 17 | |||
| 18 | Трубопровід | 312-04-71.00.780 | 1 | 1 | 18 | |||
| 19 | Трубопровід | 312-04-71.00.790 | 1 | 1 | 19 | |||
| 21 | Перехідник | 312-04-80.01.310 | 2 | 2 | 21 | |||
| 23 | Трубопровід | 312-10-50.72.010 | 1 | 1 | 23 | |||
| 25 | Кран буксирувальний | 314-02-71.00.450 | 1 | 1 | 25 | |||
| 26 | Трубопровід | 314-02-71.00.600 | 1 | 1 | 26 | |||
| 27 | Трубопровід | 314-02-71.00.610 | 1 | 1 | 27 | |||
| 28 | Фланець | 314-02-71.00.750 | 1 | 1 | 28 | |||
| 30 | Фланець | 313-00-73.80.010 | 1 | 1 | 30 | |||
| 33 | Перехідник | 08.20.70.020 | 2 | 2 | 33 | |||
| 35 | Гідроциліндр повороту коліс | 080-50-02.01.000 | 1 | 1 | 35 | |||
| 42 | Гідроклапан протиобгінний | У4620.41.00.000 | 1 | 1 | 42 | |||
| 50 | Болт | 312-24-50.72.001 | 6 | 6 | 50 | |||
| 57 | Штуцер | ЭО-3322А.23.02.001 | 1 | 1 | 57 | |||
| 58 | Горіх | ЭО-3322Д.23.02.003 | 4 | 4 | 58 | |||
| 61 | Заглушка | ЭО-3323.20.83.071-20 | 1 | 1 | 61 | |||
| 63 | Скоба | ЭО-3323.41.08.006 | 2 | 2 | 63 | |||
| 65 | Шпилька | 314-02-71.00.001 | 3 | 3 | 65 | |||
| 74 | Болт | М10-8gx20.58.019 | 2 | 2 | 74 | |||
| 75 | Болт | М10-8gx35.58.019 | 3 | 3 | 75 | |||
| 76 | Болт | М12-8gx35.88.019 | 6 | 6 | 76 | |||
| 77 | Болт | М12-8gx50.58.019 | 1 | 1 | 77 | |||
| 78 | Болт | М12-8gx110.88.019 | 6 | 6 | 78 | |||
| 79 | Болт | М14-8gx30.88.019 | 2 | 2 | 79 | |||
| 83 | Болт | М10-8gx30.88.019 | 8 | 8 | 83 | |||
| 85 | Горіх | М12-7H.5.019 | 7 | 7 | 85 | |||
| 88 | Кільце | 030-035-30-2-2 | 2 | 2 | 88 | |||
| 89 | КІЛЬЦО | 038-044-36-2-2 | 4 | 4 | 89 | |||
| 91 | Прокладка | 18М3 | 91 | |||||
| 93 | Шайба ГОСТ | 10.65Г.019 | 13 | 13 | 93 | |||
| 94 | Шайба ГОСТ | 12.65Г.019 | 13 | 13 | 94 | |||
| 95 | Пружинна шайба | 14.65Г.019 | 8 | 8 | 95 | |||
| 99 | Рукав | РВД 12.100.650 | 6 | 6 | 99 | |||
| 101 | Рукав | РВД 20.129.650 | 3 | 3 | 101 | |||
| 102 | Рукав | РВД 20.129.850 | 1 | 1 | 102 | |||
| 103 | Рукав | РВД 20.129.1250 | 2 | 2 | 103 | |||
| 104 | Рукав | РВД 25.140.650 | 3 | 3 | 104 | |||
| 105 | Рукав | РВД 25.140.850 | 1 | 1 | 105 | |||
| 106 | Рукав | РВД 25.140.1250 | 2 | 2 | 106 |
