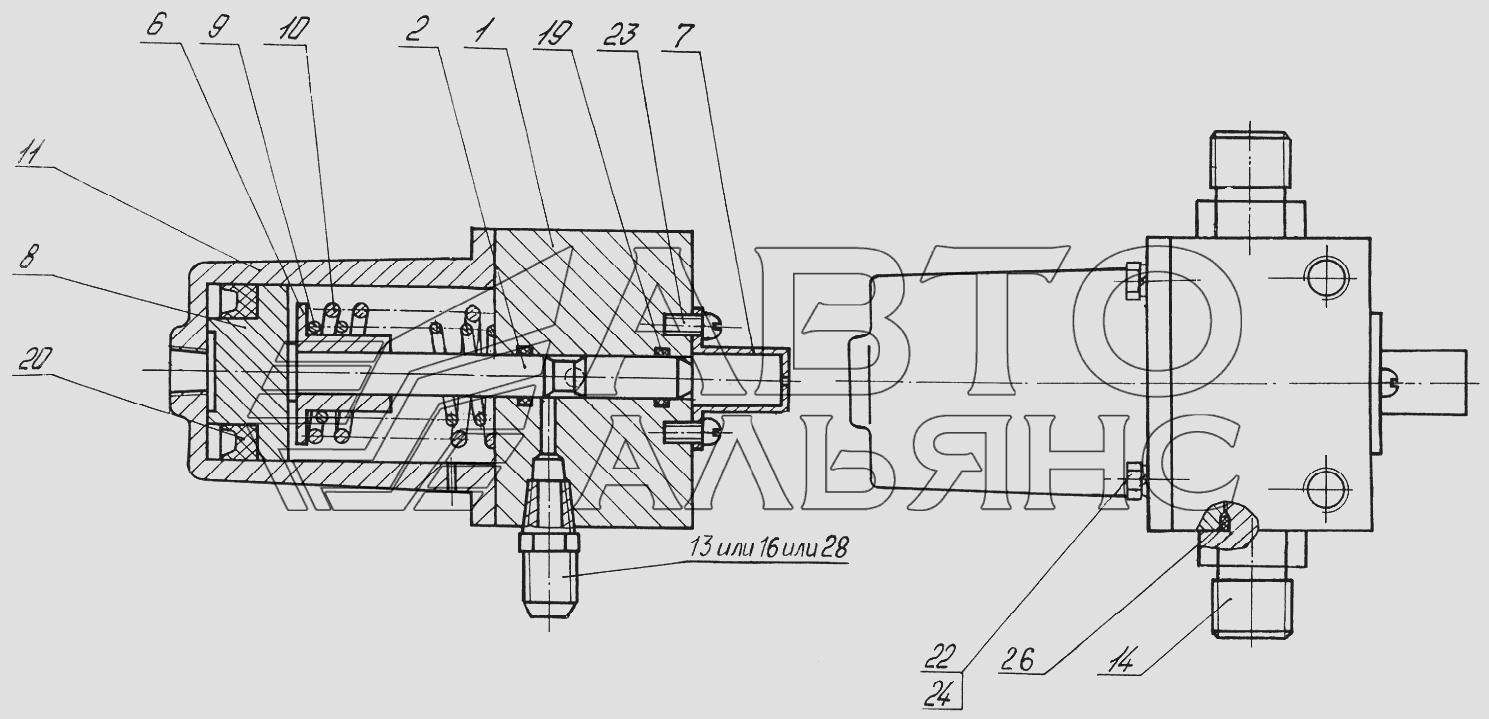

ЕО- Д. Клапан пневмогідравлічний пневмогідравлічний
100%
Назва деталі
Корпус
Заводський номер
ЭО-3322Д.60.05.003
Кількість на модель
1
№
1
Назва деталі
Золотник
Заводський номер
ЭО-3322Д.60.05.002
Кількість на модель
1
№
2
Назва деталі
Втулка
Заводський номер
ЭО-3322Б.60.05.001
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
ЭО-3322Б.60.05.004
Кількість на модель
1
№
7
Назва деталі
Поршень
Заводський номер
ЭО-3322Б.60.05.005
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
ЭО-3322Б.60.05.006
Кількість на модель
1
№
9
Назва деталі
Пружина
Заводський номер
ЭО-3322Б.60.05.007
Кількість на модель
1
№
10
Назва деталі
Склянка
Заводський номер
ЭО-3322Б.60.05.009
Кількість на модель
1
№
11
Назва деталі
Склянка
Заводський номер
ЭО-3322Д.60.05.010
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.03.004
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
ЭО-3323.20.83.013
Кількість на модель
2
№
14
Назва деталі
Пробка конічна
Заводський номер
ЭО-3322А.09.40.004
Кількість на модель
1
№
16
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-3
Кількість на модель
2
№
19
Назва деталі
Манжета
Заводський номер
3-50х30-6
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
М6-8gх20.58.019
Кількість на модель
4
№
22
Назва деталі
Гвинт
Заводський номер
В1М6-8gх12.58.019
Кількість на модель
2
№
23
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
4
№
24
Назва деталі
Кільце
Заводський номер
018-022-25-2-3
Кількість на модель
2
№
26
Назва деталі
Кутник
Заводський номер
2-10-К 1/4
Кількість на модель
1
№
28
Назва деталі
Герметик
Заводський номер
Loctite620
Кількість на модель
№
31
Назва деталі
Герметик
Заводський номер
Loctite545
Кількість на модель
№
31
Назва деталі
Герметик
Заводський номер
Loctite638
Кількість на модель
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | ЭО-3322Д.60.05.003 | 1 | 1 | 1 | |||
| 2 | Золотник | ЭО-3322Д.60.05.002 | 1 | 1 | 2 | |||
| 6 | Втулка | ЭО-3322Б.60.05.001 | 1 | 1 | 6 | |||
| 7 | Кришка | ЭО-3322Б.60.05.004 | 1 | 1 | 7 | |||
| 8 | Поршень | ЭО-3322Б.60.05.005 | 1 | 1 | 8 | |||
| 9 | Пружина | ЭО-3322Б.60.05.006 | 1 | 1 | 9 | |||
| 10 | Пружина | ЭО-3322Б.60.05.007 | 1 | 1 | 10 | |||
| 11 | Склянка | ЭО-3322Б.60.05.009 | 1 | 1 | 11 | |||
| 11 | Склянка | ЭО-3322Д.60.05.010 | 1 | 1 | 11 | |||
| 13 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 13 | |||
| 14 | Штуцер | ЭО-3323.20.83.013 | 2 | 2 | 14 | |||
| 16 | Пробка конічна | ЭО-3322А.09.40.004 | 1 | 1 | 16 | |||
| 19 | Кільце- - - | 012-016-25-2-3 | 2 | 2 | 19 | |||
| 20 | Манжета | 3-50х30-6 | 1 | 1 | 20 | |||
| 22 | Болт | М6-8gх20.58.019 | 4 | 4 | 22 | |||
| 23 | Гвинт | В1М6-8gх12.58.019 | 2 | 2 | 23 | |||
| 24 | Шайба ГОСТ б402-70 | 6.65Г.019 | 4 | 4 | 24 | |||
| 26 | Кільце | 018-022-25-2-3 | 2 | 2 | 26 | |||
| 28 | Кутник | 2-10-К 1/4 | 1 | 1 | 28 | |||
| 31 | Герметик | Loctite620 | 31 | |||||
| 31 | Герметик | Loctite545 | 31 | |||||
| 31 | Герметик | Loctite638 | 31 |
