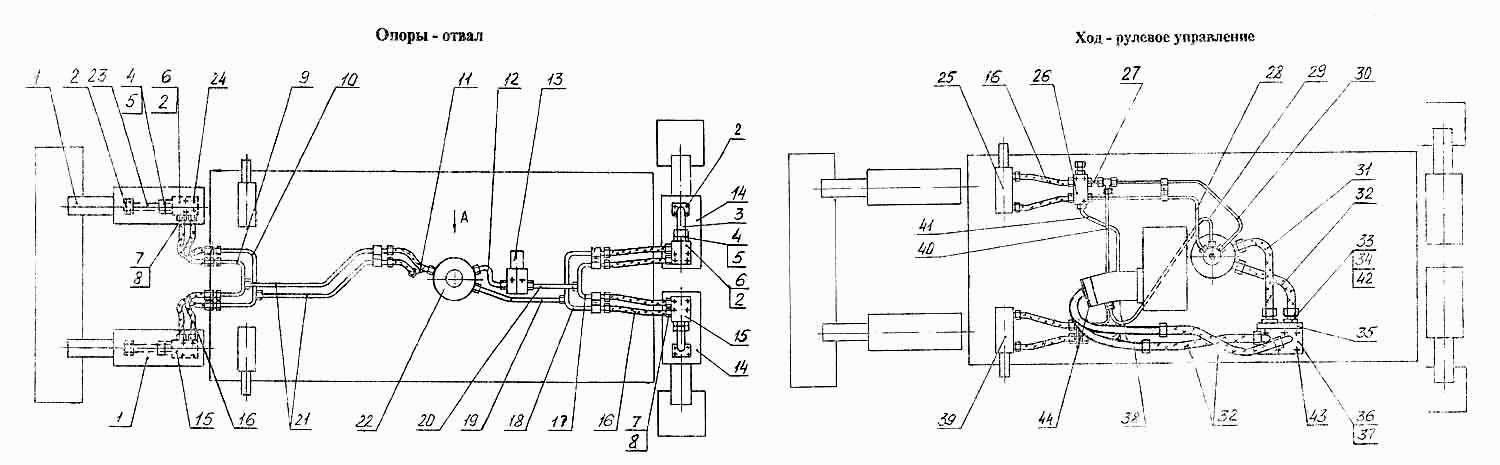

Гідрообладнання на ходовій рамі
100%
Назва деталі
Гідроциліндр
Заводський номер
13.20.69.000
Кількість на модель
2
№
1
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
8
№
2
Назва деталі
Трубопровід
Заводський номер
318-02-72.60.310
Кількість на модель
2
№
3
Назва деталі
Кільце захисне
Заводський номер
13.71.80.642
Кількість на модель
4
№
4
Назва деталі
КІЛЬЦО
Заводський номер
9833.020-025-30-2-3
Кількість на модель
4
№
5
Назва деталі
Гідрозамок двосторонній
Заводський номер
13.71.80.680
Кількість на модель
2
№
6
Назва деталі
Штуцер
Заводський номер
ЭО-3323.20.83.012
Кількість на модель
8
№
7
Назва деталі
КІЛЬЦО
Заводський номер
9833.018-022-25-2-3
Кількість на модель
8
№
8
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.610
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.600
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
312-50.72.460
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
312-50.72.480
Кількість на модель
1
№
12
Назва деталі
Клапан пневмогідравлічний
Заводський номер
ЭО-3322Б.60.05.000
Кількість на модель
1
№
13
Назва деталі
Гідроциліндр виносних опор
Заводський номер
ЭО-3323А.71.82.000-01
Кількість на модель
2
№
14
Назва деталі
Гідрозамок двосторонній
Заводський номер
13.71.80.670
Кількість на модель
2
№
15
Назва деталі
Рукав
Заводський номер
РВД 12.100.650
Кількість на модель
14
№
16
Назва деталі
Трубопровід
Заводський номер
08.20.70.060
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
ЭО-3323.20.83.230
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
312-50.72.470
Кількість на модель
1
№
19
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.680
Кількість на модель
1
№
20
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.620
Кількість на модель
2
№
21
Назва деталі
Колектор центральний
Заводський номер
314-02-71.00.550
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.310
Кількість на модель
2
№
23
Назва деталі
Болт
Заводський номер
7798.М12-8gх60.88.019
Кількість на модель
16
№
24
Назва деталі
Циліндр повороту коліс лівий
Заводський номер
ЭО-3323А.71.80.400-20
Кількість на модель
1
№
25
Назва деталі
Кран буксирувальний
Заводський номер
314-02-71.00.450
Кількість на модель
1
№
26
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.030
Кількість на модель
1
№
27
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.060
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.790
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.050
Кількість на модель
1
№
30
Назва деталі
Рукав
Заводський номер
РВД 20.129.850
Кількість на модель
1
№
31
Назва деталі
Рукав
Заводський номер
РВД 20.129.1250
Кількість на модель
2
№
31
Назва деталі
Рукав
Заводський номер
РВД 20.129.650
Кількість на модель
№
32
Назва деталі
Перехідник
Заводський номер
312-04-80.01.310
Кількість на модель
2
№
33
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
2
№
34
Назва деталі
Гідроклапан протиобгінний
Заводський номер
У4620.41.00.000
Кількість на модель
1
№
35
Назва деталі
Фланець
Заводський номер
314-02-71.00.750
Кількість на модель
1
№
36
Назва деталі
Фланець
Заводський номер
313-00-73.80.010
Кількість на модель
1
№
38
Назва деталі
Циліндр повороту коліс правий
Заводський номер
ЭО-3323А.71.80.300-20
Кількість на модель
1
№
39
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.020
Кількість на модель
1
№
40
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.010
Кількість на модель
1
№
41
Назва деталі
Болт
Заводський номер
7798.М10-8gх30.88.019
Кількість на модель
8
№
42
Назва деталі
Болт
Заводський номер
7798.М12-8gх110.88.019
Кількість на модель
6
№
43
Назва деталі
Болт
Заводський номер
7798.М12-8gх35.88.019
Кількість на модель
6
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр | 13.20.69.000 | 2 | 2 | 1 | |||
| 2 | КІЛЬЦО | 9833.038-044-36-2-3 | 8 | 8 | 2 | |||
| 3 | Трубопровід | 318-02-72.60.310 | 2 | 2 | 3 | |||
| 4 | Кільце захисне | 13.71.80.642 | 4 | 4 | 4 | |||
| 5 | КІЛЬЦО | 9833.020-025-30-2-3 | 4 | 4 | 5 | |||
| 6 | Гідрозамок двосторонній | 13.71.80.680 | 2 | 2 | 6 | |||
| 7 | Штуцер | ЭО-3323.20.83.012 | 8 | 8 | 7 | |||
| 8 | КІЛЬЦО | 9833.018-022-25-2-3 | 8 | 8 | 8 | |||
| 9 | Трубопровід | 314-02-71.00.610 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 314-02-71.00.600 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 312-50.72.460 | 1 | 1 | 11 | |||
| 12 | Трубопровід | 312-50.72.480 | 1 | 1 | 12 | |||
| 13 | Клапан пневмогідравлічний | ЭО-3322Б.60.05.000 | 1 | 1 | 13 | |||
| 14 | Гідроциліндр виносних опор | ЭО-3323А.71.82.000-01 | 2 | 2 | 14 | |||
| 15 | Гідрозамок двосторонній | 13.71.80.670 | 2 | 2 | 15 | |||
| 16 | Рукав | РВД 12.100.650 | 14 | 14 | 16 | |||
| 17 | Трубопровід | 08.20.70.060 | 1 | 1 | 17 | |||
| 18 | Трубопровід | ЭО-3323.20.83.230 | 1 | 1 | 18 | |||
| 19 | Трубопровід | 312-50.72.470 | 1 | 1 | 19 | |||
| 20 | Трубопровід | 314-02-71.00.680 | 1 | 1 | 20 | |||
| 21 | Трубопровід | 314-02-71.00.620 | 2 | 2 | 21 | |||
| 22 | Колектор центральний | 314-02-71.00.550 | 1 | 1 | 22 | |||
| 23 | Трубопровід | 312-04-71.00.310 | 2 | 2 | 23 | |||
| 24 | Болт | 7798.М12-8gх60.88.019 | 16 | 16 | 24 | |||
| 25 | Циліндр повороту коліс лівий | ЭО-3323А.71.80.400-20 | 1 | 1 | 25 | |||
| 26 | Кран буксирувальний | 314-02-71.00.450 | 1 | 1 | 26 | |||
| 27 | Трубопровід | ЭО-3323А.71.80.030 | 1 | 1 | 27 | |||
| 28 | Трубопровід | ЭО-3323А.71.80.060 | 1 | 1 | 28 | |||
| 29 | Трубопровід | 314-02-71.00.790 | 1 | 1 | 29 | |||
| 30 | Трубопровід | ЭО-3323А.71.80.050 | 1 | 1 | 30 | |||
| 31 | Рукав | РВД 20.129.850 | 1 | 1 | 31 | |||
| 31 | Рукав | РВД 20.129.1250 | 2 | 2 | 31 | |||
| 32 | Рукав | РВД 20.129.650 | 32 | |||||
| 33 | Перехідник | 312-04-80.01.310 | 2 | 2 | 33 | |||
| 34 | КІЛЬЦО | 9833.030-035-30-2-3 | 2 | 2 | 34 | |||
| 35 | Гідроклапан протиобгінний | У4620.41.00.000 | 1 | 1 | 35 | |||
| 36 | Фланець | 314-02-71.00.750 | 1 | 1 | 36 | |||
| 38 | Фланець | 313-00-73.80.010 | 1 | 1 | 38 | |||
| 39 | Циліндр повороту коліс правий | ЭО-3323А.71.80.300-20 | 1 | 1 | 39 | |||
| 40 | Трубопровід | ЭО-3323А.71.80.020 | 1 | 1 | 40 | |||
| 41 | Трубопровід | ЭО-3323А.71.80.010 | 1 | 1 | 41 | |||
| 42 | Болт | 7798.М10-8gх30.88.019 | 8 | 8 | 42 | |||
| 43 | Болт | 7798.М12-8gх110.88.019 | 6 | 6 | 43 | |||
| 44 | Болт | 7798.М12-8gх35.88.019 | 6 | 6 | 44 |
