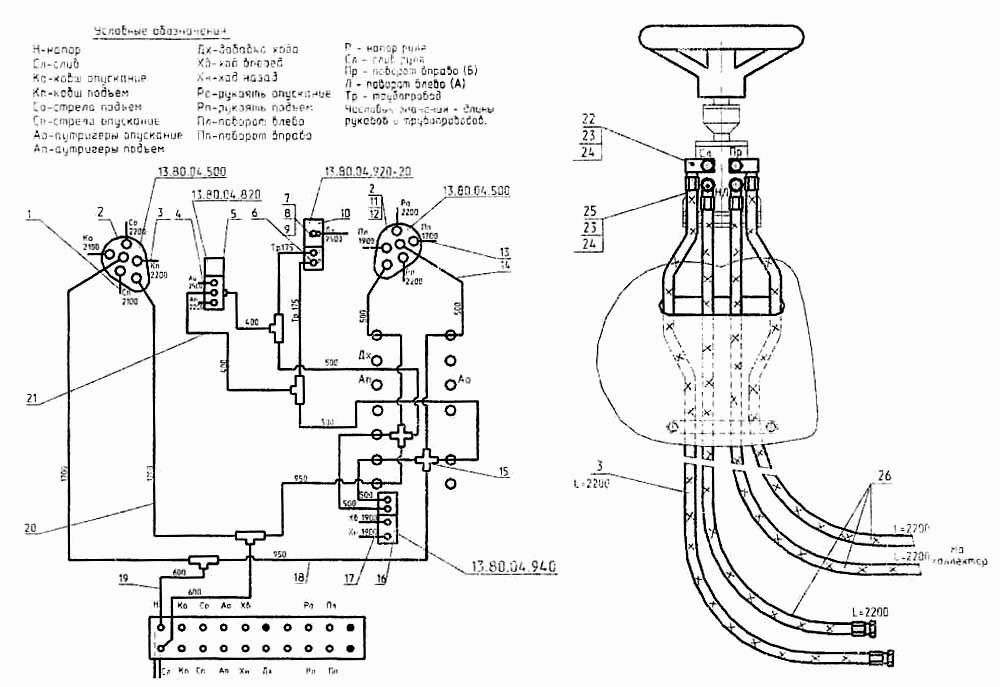

Гідрокерування на поворотній платформі
100%
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.180
Кількість на модель
4
№
1
Назва деталі
Блок управління
Заводський номер
13.80.04.500
Кількість на модель
2
№
2
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.190
Кількість на модель
5
№
3
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.200
Кількість на модель
2
№
4
Назва деталі
Блок управління
Заводський номер
13.80.04.820
Кількість на модель
1
№
5
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.00.005
Кількість на модель
4
№
6
Назва деталі
Болт
Заводський номер
005-04-80.04.005
Кількість на модель
2
№
7
Назва деталі
Штуцер
Заводський номер
13.03.02.009
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
23358.14М3
Кількість на модель
4
№
9
Назва деталі
Блок управління
Заводський номер
13.80.04.920-20
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
520.20.20.025
Кількість на модель
18
№
11
Назва деталі
КІЛЬЦО
Заводський номер
9833.012-016-25-2-3
Кількість на модель
21
№
12
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.160
Кількість на модель
1
№
13
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.070
Кількість на модель
8
№
14
Назва деталі
Хрестовина
Заводський номер
ЭО-3323А.07.21.003
Кількість на модель
4
№
15
Назва деталі
Блок управління
Заводський номер
13.80.04.940
Кількість на модель
1
№
16
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.170
Кількість на модель
5
№
17
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.110
Кількість на модель
4
№
18
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.080
Кількість на модель
2
№
19
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.130
Кількість на модель
2
№
20
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.050
Кількість на модель
3
№
21
Назва деталі
Перехідник
Заводський номер
005-04-80.04.020
Кількість на модель
2
№
22
Назва деталі
Болт
Заводський номер
005-04-80.04.002
Кількість на модель
4
№
23
Назва деталі
Прокладка
Заводський номер
23358.20М3
Кількість на модель
8
№
24
Назва деталі
Перехідник
Заводський номер
005-04-80.04.040
Кількість на модель
2
№
25
Назва деталі
Рукав L=2200 мм
Заводський номер
ЭО-3323А.07.31.220
Кількість на модель
3
№
26
Назва деталі
Пневмогідроакумулятор із гідроклапанами
Заводський номер
64002.10.000
Кількість на модель
1
№
27
Назва деталі
Хомут
Заводський номер
ЭО-3322Б.23.03.008
Кількість на модель
1
№
28
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.060
Кількість на модель
3
№
29
Назва деталі
Гідророзподільник
Заводський номер
ЭО-3323А.07.21.010
Кількість на модель
1
№
30
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.100
Кількість на модель
1
№
31
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.150
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
23358.12М3
Кількість на модель
2
№
33
Назва деталі
Штуцер
Заводський номер
ЭО-3322Б.11.07.015
Кількість на модель
2
№
34
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.21.090
Кількість на модель
№
35
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.21.390
Кількість на модель
21
№
36
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3322А.23.02.260
Кількість на модель
2
№
37
Назва деталі
Трійник
Заводський номер
ЭО-3322А.23.03.006
Кількість на модель
2
№
38
Назва деталі
Трубопровід L= mm
Заводський номер
ЭО-3323А.07.21.430
Кількість на модель
2
№
39
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.200
Кількість на модель
2
№
40
Назва деталі
Клапан "АБО"
Заводський номер
ЭО-3323А.07.15.020
Кількість на модель
2
№
41
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
14
№
42
Назва деталі
Гідророзподільник
Заводський номер
ЭО-3323.07.10.010
Кількість на модель
1
№
43
Назва деталі
Манометр Р= МПа
Заводський номер
2405.МТ-3 диам 60
Кількість на модель
1
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | РУКА L = мм | ЭО-3323А.07.21.180 | 4 | 4 | 1 | |||
| 2 | Блок управління | 13.80.04.500 | 2 | 2 | 2 | |||
| 3 | РУКА L = мм | ЭО-3323А.07.21.190 | 5 | 5 | 3 | |||
| 4 | РУКА L = мм | ЭО-3323А.07.21.200 | 2 | 2 | 4 | |||
| 5 | Блок управління | 13.80.04.820 | 1 | 1 | 5 | |||
| 6 | Штуцер | ЭО-3322А.24.00.005 | 4 | 4 | 6 | |||
| 7 | Болт | 005-04-80.04.005 | 2 | 2 | 7 | |||
| 8 | Штуцер | 13.03.02.009 | 2 | 2 | 8 | |||
| 9 | Прокладка | 23358.14М3 | 4 | 4 | 9 | |||
| 10 | Блок управління | 13.80.04.920-20 | 1 | 1 | 10 | |||
| 11 | Штуцер | 520.20.20.025 | 18 | 18 | 11 | |||
| 12 | КІЛЬЦО | 9833.012-016-25-2-3 | 21 | 21 | 12 | |||
| 13 | РУКА L = мм | ЭО-3323А.07.21.160 | 1 | 1 | 13 | |||
| 14 | РУКА L = мм | ЭО-3323А.07.21.070 | 8 | 8 | 14 | |||
| 15 | Хрестовина | ЭО-3323А.07.21.003 | 4 | 4 | 15 | |||
| 16 | Блок управління | 13.80.04.940 | 1 | 1 | 16 | |||
| 17 | РУКА L = мм | ЭО-3323А.07.21.170 | 5 | 5 | 17 | |||
| 18 | РУКА L = мм | ЭО-3323А.07.21.110 | 4 | 4 | 18 | |||
| 19 | РУКА L = мм | ЭО-3323А.07.21.080 | 2 | 2 | 19 | |||
| 20 | РУКА L = мм | ЭО-3323А.07.21.130 | 2 | 2 | 20 | |||
| 21 | РУКА L = мм | ЭО-3323А.07.21.050 | 3 | 3 | 21 | |||
| 22 | Перехідник | 005-04-80.04.020 | 2 | 2 | 22 | |||
| 23 | Болт | 005-04-80.04.002 | 4 | 4 | 23 | |||
| 24 | Прокладка | 23358.20М3 | 8 | 8 | 24 | |||
| 25 | Перехідник | 005-04-80.04.040 | 2 | 2 | 25 | |||
| 26 | Рукав L=2200 мм | ЭО-3323А.07.31.220 | 3 | 3 | 26 | |||
| 27 | Пневмогідроакумулятор із гідроклапанами | 64002.10.000 | 1 | 1 | 27 | |||
| 28 | Хомут | ЭО-3322Б.23.03.008 | 1 | 1 | 28 | |||
| 29 | РУКА L = мм | ЭО-3323А.07.21.060 | 3 | 3 | 29 | |||
| 30 | Гідророзподільник | ЭО-3323А.07.21.010 | 1 | 1 | 30 | |||
| 31 | РУКА L = мм | ЭО-3323А.07.21.100 | 1 | 1 | 31 | |||
| 32 | РУКА L = мм | ЭО-3323А.07.21.150 | 1 | 1 | 32 | |||
| 33 | Прокладка | 23358.12М3 | 2 | 2 | 33 | |||
| 34 | Штуцер | ЭО-3322Б.11.07.015 | 2 | 2 | 34 | |||
| 35 | РУКА L = мм | ЭО-3323А.07.21.090 | 35 | |||||
| 36 | Трубопровід L= мм | ЭО-3323А.07.21.390 | 21 | 21 | 36 | |||
| 37 | Вмикач манометра | ЭО-3322А.23.02.260 | 2 | 2 | 37 | |||
| 38 | Трійник | ЭО-3322А.23.03.006 | 2 | 2 | 38 | |||
| 39 | Трубопровід L= mm | ЭО-3323А.07.21.430 | 2 | 2 | 39 | |||
| 40 | РУКА L = мм | ЭО-3323А.07.31.200 | 2 | 2 | 40 | |||
| 41 | Клапан "АБО" | ЭО-3323А.07.15.020 | 2 | 2 | 41 | |||
| 42 | Трійник | ЭО-3322А.24.01.004 | 14 | 14 | 42 | |||
| 43 | Гідророзподільник | ЭО-3323.07.10.010 | 1 | 1 | 43 | |||
| 44 | Манометр Р= МПа | 2405.МТ-3 диам 60 | 1 | 1 | 44 |
