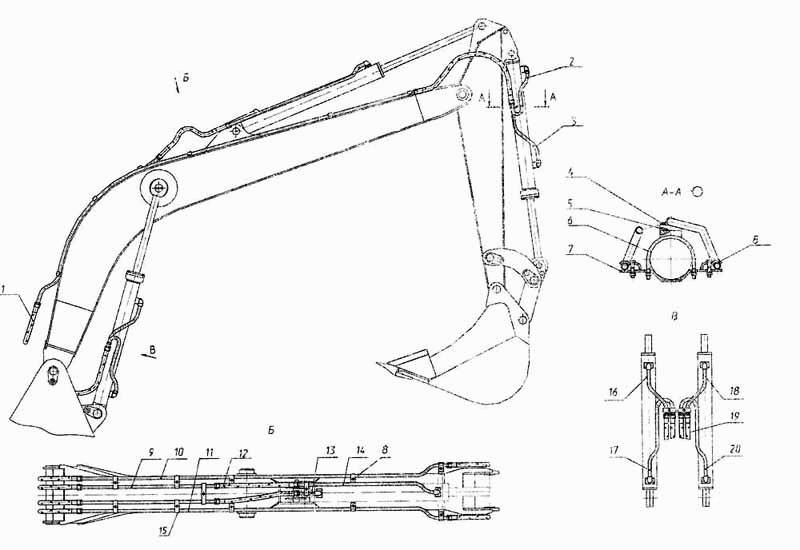

Трубопроводи робочого обладнання
100%
Назва деталі
Рукав
Заводський номер
РВД 20.129.1250
Кількість на модель
6
№
1
Назва деталі
Трубопровід
Заводський номер
312-00-28.80.030
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.41.07.070
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
7796.М12-8gх35.88.40Х.019
Кількість на модель
32
№
4
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
8
№
5
Назва деталі
Хомут
Заводський номер
08.60.05.001
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
08.60.05.002
Кількість на модель
1
№
7
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.005
Кількість на модель
8
№
8
Назва деталі
Трубопровід
Заводський номер
312-04-28.81.036
Кількість на модель
2
№
9
Назва деталі
Трубопровід
Заводський номер
312-04-28.81.020
Кількість на модель
2
№
10
Назва деталі
Трубопровід
Заводський номер
312-04-28.81.010
Кількість на модель
2
№
11
Назва деталі
Рукав
Заводський номер
РВД 20.129.650
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.41.07.050
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.41.07.060
Кількість на модель
1
№
14
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.006
Кількість на модель
11
№
15
Назва деталі
Трубопровід
Заводський номер
312-00-28.80.040
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.060
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
312-00-28.80.050
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
РВД 20.129.850
Кількість на модель
4
№
19
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.080
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | РВД 20.129.1250 | 6 | 6 | 1 | |||
| 2 | Трубопровід | 312-00-28.80.030 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ЭО-3323А.41.07.070 | 1 | 1 | 3 | |||
| 4 | Болт | 7796.М12-8gх35.88.40Х.019 | 32 | 32 | 4 | |||
| 5 | КІЛЬЦО | 9833.038-044-36-2-3 | 8 | 8 | 5 | |||
| 6 | Хомут | 08.60.05.001 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 08.60.05.002 | 1 | 1 | 7 | |||
| 8 | Скоба | ЭО-3323.41.08.005 | 8 | 8 | 8 | |||
| 9 | Трубопровід | 312-04-28.81.036 | 2 | 2 | 9 | |||
| 10 | Трубопровід | 312-04-28.81.020 | 2 | 2 | 10 | |||
| 11 | Трубопровід | 312-04-28.81.010 | 2 | 2 | 11 | |||
| 12 | Рукав | РВД 20.129.650 | 2 | 2 | 12 | |||
| 13 | Трубопровід | ЭО-3323А.41.07.050 | 1 | 1 | 13 | |||
| 14 | Трубопровід | ЭО-3323А.41.07.060 | 1 | 1 | 14 | |||
| 15 | Скоба | ЭО-3323.41.08.006 | 11 | 11 | 15 | |||
| 16 | Трубопровід | 312-00-28.80.040 | 1 | 1 | 16 | |||
| 17 | Трубопровід | 314-02-23.80.060 | 1 | 1 | 17 | |||
| 18 | Трубопровід | 312-00-28.80.050 | 1 | 1 | 18 | |||
| 19 | Рукав | РВД 20.129.850 | 4 | 4 | 19 | |||
| 20 | Трубопровід | 314-02-23.80.080 | 1 | 1 | 20 |
