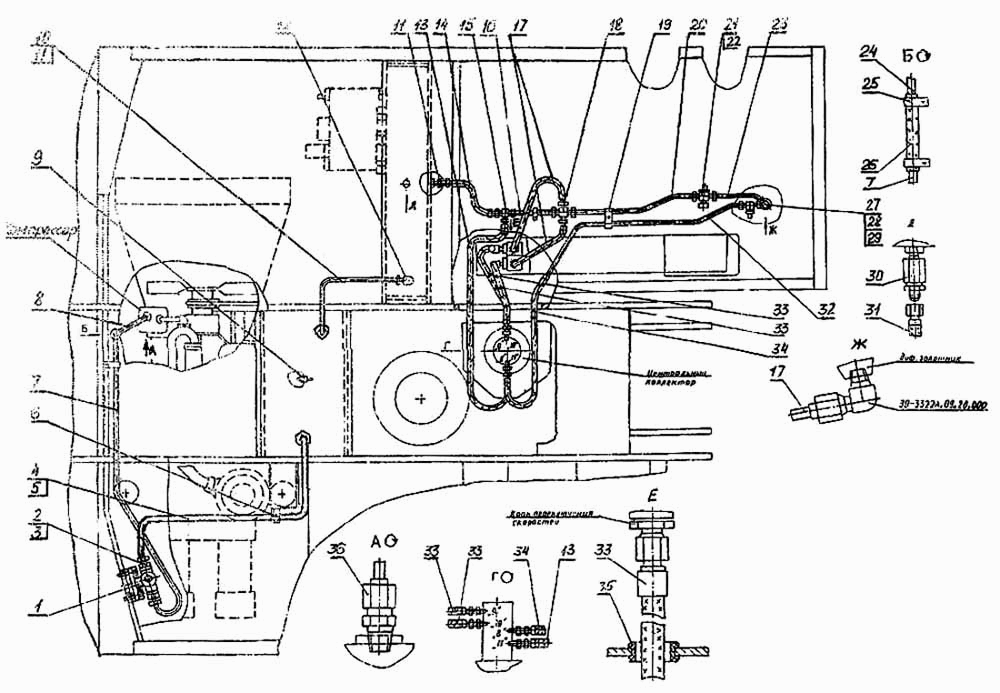

Пневмоуправління на поворотній платформі
100%
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.66.01.005
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
23358.22М3
Кількість на модель
2
№
3
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.080
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.02.002
Кількість на модель
1
№
5
Назва деталі
Хомут
Заводський номер
ЭО-3322В.47.20.002
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.060
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
13.01.91.110
Кількість на модель
1
№
8
Назва деталі
Кран зливний
Заводський номер
ГОСТ 37.001.240-81 ПС-7
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.010
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.09.30.001
Кількість на модель
2
№
11
Назва деталі
Кутник
Заводський номер
ЭО-3322А.24.03.003
Кількість на модель
1
№
12
Назва деталі
Шланг
Заводський номер
312-04-81.10.100
Кількість на модель
1
№
13
Назва деталі
Шланг
Заводський номер
312-04-81.10.090
Кількість на модель
1
№
14
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
1
№
15
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.040
Кількість на модель
1
№
16
Назва деталі
Шланг
Заводський номер
312-04-81.10.110
Кількість на модель
2
№
17
Назва деталі
Хрестовина
Заводський номер
ЭО-3323А.07.21.003
Кількість на модель
1
№
18
Назва деталі
Скоба
Заводський номер
Э302-1-2200-06
Кількість на модель
3
№
19
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.020
Кількість на модель
1
№
20
Назва деталі
Трійник
Заводський номер
ЭО-3322А.23.03.006
Кількість на модель
1
№
21
Назва деталі
Датчик тиску масла
Заводський номер
18.3829
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.030
Кількість на модель
1
№
23
Назва деталі
Хомут
Заводський номер
ЭО-3323.01.90.005
Кількість на модель
2
№
25
Назва деталі
Рукав х, В ГОСТ L=+/- мм
Заводський номер
312-04-81.10.001
Кількість на модель
1
№
26
Назва деталі
Трійник
Заводський номер
005-04-81.10.001
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
23358.12М3
Кількість на модель
1
№
28
Назва деталі
Датчик
Заводський номер
2802.3829010
Кількість на модель
1
№
29
Назва деталі
Повітряний кран
Заводський номер
13.01.91.250
Кількість на модель
1
№
30
Назва деталі
Шланг для накачування шин
Заводський номер
ЭО-3322А.09.30.800
Кількість на модель
1
№
31
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.050
Кількість на модель
1
№
32
Назва деталі
Шланг
Заводський номер
312-04-81.10.130
Кількість на модель
2
№
33
Назва деталі
Шланг
Заводський номер
312-04-81.10.120
Кількість на модель
1
№
34
Назва деталі
Втулка запобіжна
Заводський номер
Э302-1-1200-40
Кількість на модель
4
№
35
Назва деталі
Штуцер
Заводський номер
Э302Б-1-6150-03
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Регулятор тиску | 100-3512010 | 1 | 1 | 1 | |||
| 2 | Штуцер | ЭО-3322А.66.01.005 | 2 | 2 | 2 | |||
| 3 | Прокладка | 23358.22М3 | 2 | 2 | 3 | |||
| 4 | Трубопровід | 312-04-81.10.080 | 1 | 1 | 4 | |||
| 5 | Штуцер | ЭО-3322А.23.02.002 | 1 | 1 | 5 | |||
| 6 | Хомут | ЭО-3322В.47.20.002 | 1 | 1 | 6 | |||
| 7 | Трубопровід | 312-04-81.10.060 | 1 | 1 | 7 | |||
| 8 | Трубопровід | 13.01.91.110 | 1 | 1 | 8 | |||
| 9 | Кран зливний | ГОСТ 37.001.240-81 ПС-7 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 312-04-81.10.010 | 1 | 1 | 10 | |||
| 11 | Штуцер | ЭО-3322А.09.30.001 | 2 | 2 | 11 | |||
| 12 | Кутник | ЭО-3322А.24.03.003 | 1 | 1 | 12 | |||
| 13 | Шланг | 312-04-81.10.100 | 1 | 1 | 13 | |||
| 14 | Шланг | 312-04-81.10.090 | 1 | 1 | 14 | |||
| 15 | Трійник | ЭО-3322А.24.01.004 | 1 | 1 | 15 | |||
| 16 | Трубопровід | 312-04-81.10.040 | 1 | 1 | 16 | |||
| 17 | Шланг | 312-04-81.10.110 | 2 | 2 | 17 | |||
| 18 | Хрестовина | ЭО-3323А.07.21.003 | 1 | 1 | 18 | |||
| 19 | Скоба | Э302-1-2200-06 | 3 | 3 | 19 | |||
| 20 | Трубопровід | 312-04-81.10.020 | 1 | 1 | 20 | |||
| 21 | Трійник | ЭО-3322А.23.03.006 | 1 | 1 | 21 | |||
| 22 | Датчик тиску масла | 18.3829 | 1 | 1 | 22 | |||
| 23 | Трубопровід | 312-04-81.10.030 | 1 | 1 | 23 | |||
| 25 | Хомут | ЭО-3323.01.90.005 | 2 | 2 | 25 | |||
| 26 | Рукав х, В ГОСТ L=+/- мм | 312-04-81.10.001 | 1 | 1 | 26 | |||
| 27 | Трійник | 005-04-81.10.001 | 1 | 1 | 27 | |||
| 28 | Прокладка | 23358.12М3 | 1 | 1 | 28 | |||
| 29 | Датчик | 2802.3829010 | 1 | 1 | 29 | |||
| 30 | Повітряний кран | 13.01.91.250 | 1 | 1 | 30 | |||
| 31 | Шланг для накачування шин | ЭО-3322А.09.30.800 | 1 | 1 | 31 | |||
| 32 | Трубопровід | 312-04-81.10.050 | 1 | 1 | 32 | |||
| 33 | Шланг | 312-04-81.10.130 | 2 | 2 | 33 | |||
| 34 | Шланг | 312-04-81.10.120 | 1 | 1 | 34 | |||
| 35 | Втулка запобіжна | Э302-1-1200-40 | 4 | 4 | 35 | |||
| 36 | Штуцер | Э302Б-1-6150-03 | 1 | 1 | 36 |
