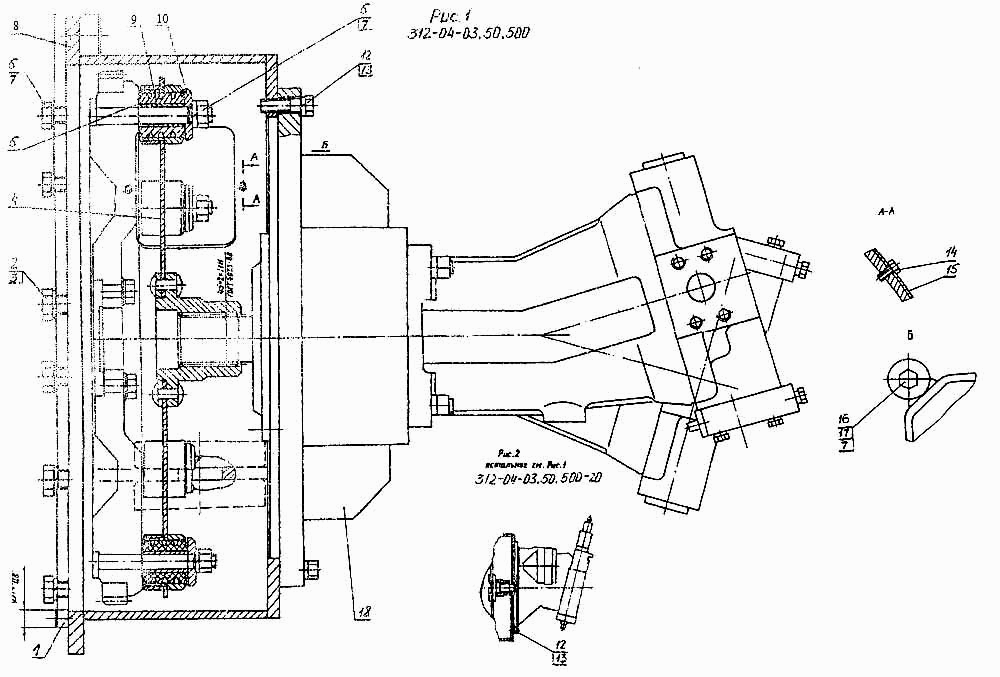

Встановлення насоса
100%
Назва деталі
Штифт
Заводський номер
ЭО-3323.04.03.003
Кількість на модель
2
№
1
Назва деталі
Болт
Заводський номер
7808.М16-8gх30.58.019
Кількість на модель
4
№
2
Назва деталі
Шайба
Заводський номер
6402.16.65Г
Кількість на модель
4
№
3
Назва деталі
Диск з'єднувальний
Заводський номер
312-04-03.50.510
Кількість на модель
1
№
4
Назва деталі
Диск з'єднувальний
Заводський номер
312-04-03.50.510-20
Кількість на модель
1
№
4
Назва деталі
Втулка упругая
Заводський номер
005-01-03.01.001
Кількість на модель
6
№
5
Назва деталі
Болт
Заводський номер
7808.М12-8gх30.58.019
Кількість на модель
6
№
6
Назва деталі
Шайба
Заводський номер
6402.12.65Г
Кількість на модель
17
№
7
Назва деталі
Корпус
Заводський номер
005-01-03.01.100
Кількість на модель
1
№
8
Назва деталі
Корпус
Заводський номер
005-01-03.01.100-10
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
312-04-03.50.501
Кількість на модель
6
№
9
Назва деталі
Шайба
Заводський номер
312-04-03.50.502
Кількість на модель
6
№
10
Назва деталі
Горіх
Заводський номер
5915.М12х1,25-6Н.5.019
Кількість на модель
6
№
11
Назва деталі
Болт
Заводський номер
7808.М10-8gх35.58.019
Кількість на модель
10
№
12
Назва деталі
Шайба
Заводський номер
6402.10.65Г
Кількість на модель
10
№
13
Назва деталі
Болт
Заводський номер
7798.М6-8gх14.58.019
Кількість на модель
2
№
14
Назва деталі
Болт
Заводський номер
7798.М6-8gх16.58.019
Кількість на модель
2
№
14
Назва деталі
Кришка
Заводський номер
005-01-03.01.005
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
7808.М12-8gх40.58.019
Кількість на модель
5
№
16
Назва деталі
Горіх
Заводський номер
5915.М12-6Н.5.019
Кількість на модель
1
№
17
Назва деталі
Насос
Заводський номер
А8V055LАОН2/61R1-NZG05К010+ZР11
Кількість на модель
1
№
18
Назва деталі
Насос
Заводський номер
333.3.55.100.220
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штифт | ЭО-3323.04.03.003 | 2 | 2 | 1 | |||
| 2 | Болт | 7808.М16-8gх30.58.019 | 4 | 4 | 2 | |||
| 3 | Шайба | 6402.16.65Г | 4 | 4 | 3 | |||
| 4 | Диск з'єднувальний | 312-04-03.50.510 | 1 | 1 | 4 | |||
| 4 | Диск з'єднувальний | 312-04-03.50.510-20 | 1 | 1 | 4 | |||
| 5 | Втулка упругая | 005-01-03.01.001 | 6 | 6 | 5 | |||
| 6 | Болт | 7808.М12-8gх30.58.019 | 6 | 6 | 6 | |||
| 7 | Шайба | 6402.12.65Г | 17 | 17 | 7 | |||
| 8 | Корпус | 005-01-03.01.100 | 1 | 1 | 8 | |||
| 8 | Корпус | 005-01-03.01.100-10 | 1 | 1 | 8 | |||
| 9 | Втулка | 312-04-03.50.501 | 6 | 6 | 9 | |||
| 10 | Шайба | 312-04-03.50.502 | 6 | 6 | 10 | |||
| 11 | Горіх | 5915.М12х1,25-6Н.5.019 | 6 | 6 | 11 | |||
| 12 | Болт | 7808.М10-8gх35.58.019 | 10 | 10 | 12 | |||
| 13 | Шайба | 6402.10.65Г | 10 | 10 | 13 | |||
| 14 | Болт | 7798.М6-8gх14.58.019 | 2 | 2 | 14 | |||
| 14 | Болт | 7798.М6-8gх16.58.019 | 2 | 2 | 14 | |||
| 15 | Кришка | 005-01-03.01.005 | 1 | 1 | 15 | |||
| 16 | Болт | 7808.М12-8gх40.58.019 | 5 | 5 | 16 | |||
| 17 | Горіх | 5915.М12-6Н.5.019 | 1 | 1 | 17 | |||
| 18 | Насос | А8V055LАОН2/61R1-NZG05К010+ZР11 | 1 | 1 | 18 | |||
| 18 | Насос | 333.3.55.100.220 | 1 | 1 | 18 |
