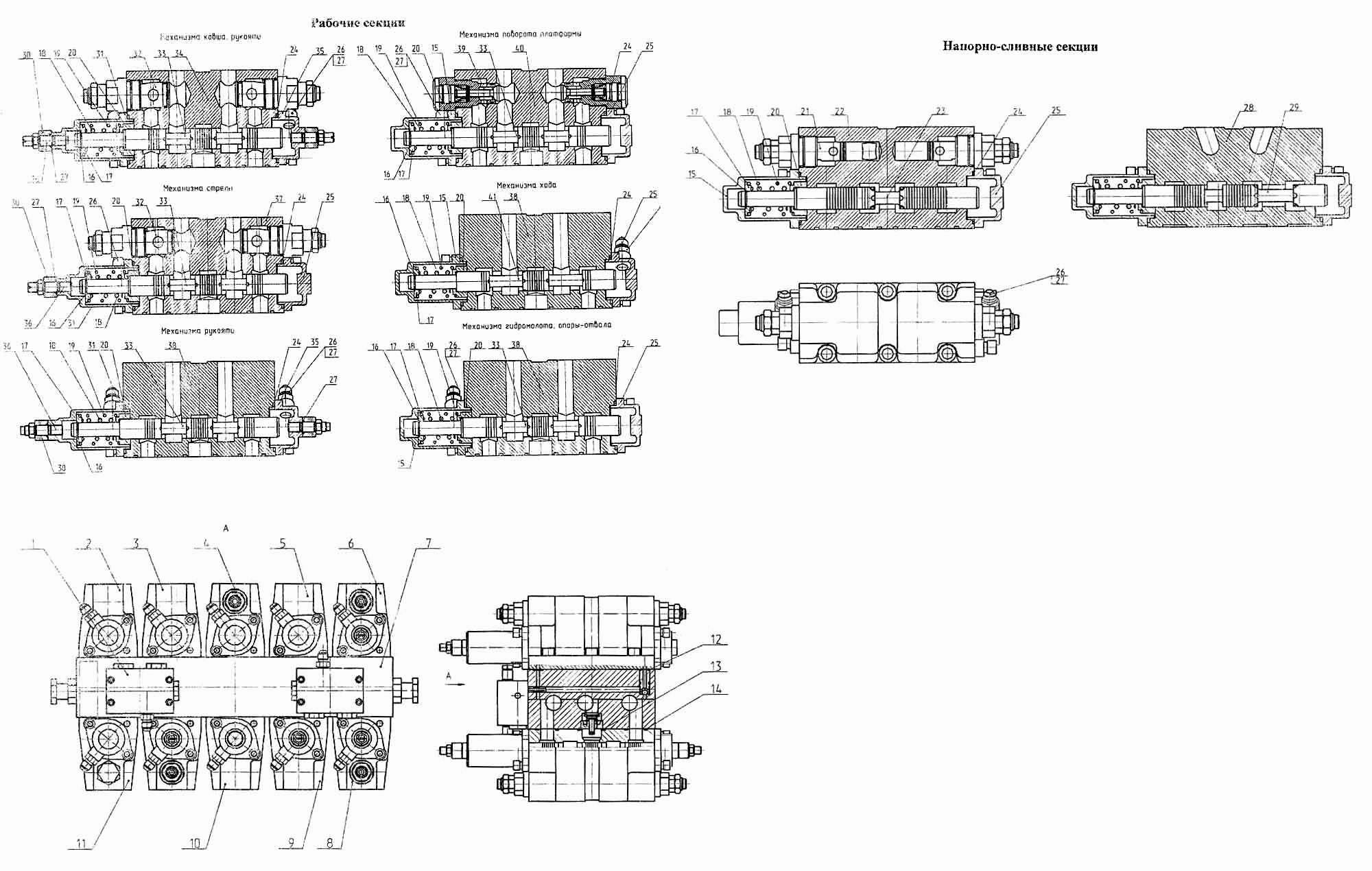

Гідророзподільник
100%
Назва деталі
Блок клапанів "АБО"
Заводський номер
520.32.00.000-20
Кількість на модель
№
1
Назва деталі
Секція робоча (хід)
Заводський номер
520.20.20.100
Кількість на модель
1
№
2
Назва деталі
Секція робоча (опори)
Заводський номер
520.20.50.000
Кількість на модель
1
№
3
Назва деталі
Секція зливу під тиском
Заводський номер
520.21.65.100
Кількість на модель
1
№
4
Назва деталі
Секція робоча (д/х, гідромолот)
Заводський номер
520.20.50.100
Кількість на модель
1
№
5
Назва деталі
Секція робоча (стріла)
Заводський номер
520.20.53.600
Кількість на модель
1
№
6
Назва деталі
Тарілка
Заводський номер
520.10.00.000
Кількість на модель
1
№
7
Назва деталі
Секція робоча (ківш)
Заводський номер
520.20.53.100
Кількість на модель
2
№
8
Назва деталі
Секція робоча (нахил вантажу)
Заводський номер
520.20.50.200
Кількість на модель
1
№
9
Назва деталі
Секція зливу під тиском
Заводський номер
520.21.75.100
Кількість на модель
1
№
10
Назва деталі
Секція робоча (поворот)
Заводський номер
520.20.51.000
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
9833.012-016-25-2-3
Кількість на модель
28
№
12
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
8
№
13
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
24
№
14
Назва деталі
Кришка
Заводський номер
520.20.20.017-60
Кількість на модель
6
№
15
Назва деталі
Кільце запірне
Заводський номер
520.20.20.022-10
Кількість на модель
10
№
16
Назва деталі
Упор пружини
Заводський номер
520.20.20.021-12
Кількість на модель
10
№
17
Назва деталі
Пружина внутрішня
Заводський номер
520.20.20.007-10
Кількість на модель
10
№
18
Назва деталі
Зовнішня пружина
Заводський номер
520.20.20.006
Кількість на модель
10
№
19
Назва деталі
Упор пружини
Заводський номер
520.20.20.003-01
Кількість на модель
10
№
20
Назва деталі
Клапан запобіжний
Заводський номер
КП20-250-40-ОСМ
Кількість на модель
2
№
21
Назва деталі
Корпус
Заводський номер
520.21.65.001
Кількість на модель
1
№
22
Назва деталі
Золотник
Заводський номер
520.21.60.002
Кількість на модель
1
№
23
Назва деталі
КІЛЬЦО
Заводський номер
9833.055-060-30-2-3
Кількість на модель
20
№
24
Назва деталі
Кришка
Заводський номер
520.20.20.018-40
Кількість на модель
7
№
25
Назва деталі
Штуцер
Заводський номер
520.20.20.025
Кількість на модель
20
№
26
Назва деталі
Корпус
Заводський номер
520.21.75.001
Кількість на модель
1
№
28
Назва деталі
Золотник
Заводський номер
520.21.70.002
Кількість на модель
1
№
29
Назва деталі
Упорна шайба
Заводський номер
520.20.20.020
Кількість на модель
7
№
30
Назва деталі
Кришка
Заводський номер
520.20.20.017-31
Кількість на модель
4
№
31
Назва деталі
Клапан запобіжно-підживлювальний
Заводський номер
КПП32-250-40-ОСР (ЛГФИ 494.141.003)
Кількість на модель
6
№
32
Назва деталі
Золотник
Заводський номер
520.20.50.002
Кількість на модель
7
№
33
Назва деталі
Корпус
Заводський номер
520.20.53.101
Кількість на модель
2
№
34
Назва деталі
Кришка
Заводський номер
520.20.20.018-41
Кількість на модель
3
№
35
Назва деталі
Шпилька
Заводський номер
520.20.20.019
Кількість на модель
4
№
36
Назва деталі
Корпус
Заводський номер
520.20.53.001
Кількість на модель
1
№
37
Назва деталі
Корпус
Заводський номер
520.20.20.101
Кількість на модель
4
№
38
Назва деталі
Клапан підживлювальний
Заводський номер
520.20.01.000-20
Кількість на модель
2
№
39
Назва деталі
Корпус
Заводський номер
520.20.51.001
Кількість на модель
1
№
40
Назва деталі
Золотник
Заводський номер
520.20.20.002
Кількість на модель
1
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок клапанів "АБО" | 520.32.00.000-20 | 1 | |||||
| 2 | Секція робоча (хід) | 520.20.20.100 | 1 | 1 | 2 | |||
| 3 | Секція робоча (опори) | 520.20.50.000 | 1 | 1 | 3 | |||
| 4 | Секція зливу під тиском | 520.21.65.100 | 1 | 1 | 4 | |||
| 5 | Секція робоча (д/х, гідромолот) | 520.20.50.100 | 1 | 1 | 5 | |||
| 6 | Секція робоча (стріла) | 520.20.53.600 | 1 | 1 | 6 | |||
| 7 | Тарілка | 520.10.00.000 | 1 | 1 | 7 | |||
| 8 | Секція робоча (ківш) | 520.20.53.100 | 2 | 2 | 8 | |||
| 9 | Секція робоча (нахил вантажу) | 520.20.50.200 | 1 | 1 | 9 | |||
| 10 | Секція зливу під тиском | 520.21.75.100 | 1 | 1 | 10 | |||
| 11 | Секція робоча (поворот) | 520.20.51.000 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | 9833.012-016-25-2-3 | 28 | 28 | 12 | |||
| 13 | КІЛЬЦО | 9833.038-044-36-2-3 | 8 | 8 | 13 | |||
| 14 | КІЛЬЦО | 9833.030-035-30-2-3 | 24 | 24 | 14 | |||
| 15 | Кришка | 520.20.20.017-60 | 6 | 6 | 15 | |||
| 16 | Кільце запірне | 520.20.20.022-10 | 10 | 10 | 16 | |||
| 17 | Упор пружини | 520.20.20.021-12 | 10 | 10 | 17 | |||
| 18 | Пружина внутрішня | 520.20.20.007-10 | 10 | 10 | 18 | |||
| 19 | Зовнішня пружина | 520.20.20.006 | 10 | 10 | 19 | |||
| 20 | Упор пружини | 520.20.20.003-01 | 10 | 10 | 20 | |||
| 21 | Клапан запобіжний | КП20-250-40-ОСМ | 2 | 2 | 21 | |||
| 22 | Корпус | 520.21.65.001 | 1 | 1 | 22 | |||
| 23 | Золотник | 520.21.60.002 | 1 | 1 | 23 | |||
| 24 | КІЛЬЦО | 9833.055-060-30-2-3 | 20 | 20 | 24 | |||
| 25 | Кришка | 520.20.20.018-40 | 7 | 7 | 25 | |||
| 26 | Штуцер | 520.20.20.025 | 20 | 20 | 26 | |||
| 28 | Корпус | 520.21.75.001 | 1 | 1 | 28 | |||
| 29 | Золотник | 520.21.70.002 | 1 | 1 | 29 | |||
| 30 | Упорна шайба | 520.20.20.020 | 7 | 7 | 30 | |||
| 31 | Кришка | 520.20.20.017-31 | 4 | 4 | 31 | |||
| 32 | Клапан запобіжно-підживлювальний | КПП32-250-40-ОСР (ЛГФИ 494.141.003) | 6 | 6 | 32 | |||
| 33 | Золотник | 520.20.50.002 | 7 | 7 | 33 | |||
| 34 | Корпус | 520.20.53.101 | 2 | 2 | 34 | |||
| 35 | Кришка | 520.20.20.018-41 | 3 | 3 | 35 | |||
| 36 | Шпилька | 520.20.20.019 | 4 | 4 | 36 | |||
| 37 | Корпус | 520.20.53.001 | 1 | 1 | 37 | |||
| 38 | Корпус | 520.20.20.101 | 4 | 4 | 38 | |||
| 39 | Клапан підживлювальний | 520.20.01.000-20 | 2 | 2 | 39 | |||
| 40 | Корпус | 520.20.51.001 | 1 | 1 | 40 | |||
| 41 | Золотник | 520.20.20.002 | 1 | 1 | 41 |
