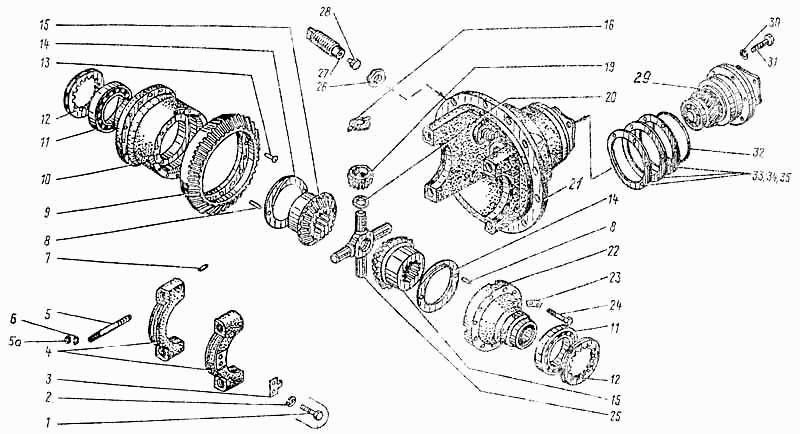

Основна передача
100%
Назва деталі
Болт
Заводський номер
7798.М8х20
Кількість на модель
4
№
2
Назва деталі
Шайба
Заводський номер
6402.8.65Г
Кількість на модель
4
№
3
Назва деталі
Стопор
Заводський номер
ЭО-3323.20.31.010
Кількість на модель
2
№
4
Назва деталі
Кришка підшипника
Заводський номер
ЭО-3323.20.31.004
Кількість на модель
2
№
5
Назва деталі
Шпилька
Заводський номер
ЭО-3323.20.31.027
Кількість на модель
4
№
6
Назва деталі
Горіх
Заводський номер
5915.М20
Кількість на модель
4
№
7
Назва деталі
Шайба
Заводський номер
6402.20.65Г
Кількість на модель
4
№
8
Назва деталі
Втулка
Заводський номер
ЭО-3323.20.31.011
Кількість на модель
4
№
9
Назва деталі
Штифт
Заводський номер
3128.5h8х10
Кількість на модель
4
№
10
Назва деталі
Шестерня
Заводський номер
ЭО-3323.20.31.006
Кількість на модель
1
№
11
Назва деталі
Чашка
Заводський номер
3О-3323.20.31.002
Кількість на модель
1
№
12
Назва деталі
Роликопідшипник ГОСТ
Заводський номер
7515
Кількість на модель
2
№
13
Назва деталі
Горіх
Заводський номер
ЭО-3323.20.31.005
Кількість на модель
2
№
14
Назва деталі
Заклепка
Заводський номер
10299.12х48
Кількість на модель
12
№
15
Назва деталі
Шайба
Заводський номер
ЭО-3323.20.31.014
Кількість на модель
2
№
16
Назва деталі
Шестерня півосі
Заводський номер
ЭО-3323.20.31.013
Кількість на модель
2
№
17
Назва деталі
Шайба
Заводський номер
ЭО-3323.20.31.037
Кількість на модель
4
№
18
Назва деталі
Сателіт
Заводський номер
ЭО-3323.20.31.201
Кількість на модель
4
№
19
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-3323.20.31.016
Кількість на модель
4
№
20
Назва деталі
Корпус
Заводський номер
ЭО-3323.20.31.001
Кількість на модель
1
№
21
Назва деталі
Чашка
Заводський номер
ЭО-3323.20.31.003
Кількість на модель
1
№
22
Назва деталі
Шайба
Заводський номер
ЭО-3323.20.31.052
Кількість на модель
6
№
23
Назва деталі
Болт
Заводський номер
7798.М12-8gх70.88.35
Кількість на модель
12
№
24
Назва деталі
Хрестовина
Заводський номер
ЭО-3323.20.31.01.5
Кількість на модель
1
№
25
Назва деталі
Горіх
Заводський номер
15522.М20х1,5
Кількість на модель
1
№
26
Назва деталі
Болт обмежувальний
Заводський номер
ЭО-3323.20.31.007
Кількість на модель
1
№
27
Назва деталі
Сухар
Заводський номер
ЭО-3323.20.31.008
Кількість на модель
1
№
28
Назва деталі
Шестерня ведуча
Заводський номер
ЭО-3323.20.31.100
Кількість на модель
1
№
29
Назва деталі
Шайба
Заводський номер
6402.12.65Г
Кількість на модель
6
№
30
Назва деталі
Болт
Заводський номер
7798.М12х45
Кількість на модель
6
№
31
Назва деталі
КІЛЬЦО
Заводський номер
9833.125-130-36-2.2
Кількість на модель
1
№
32
Назва деталі
Прокладка регулировочная
Заводський номер
ЭО-3323.20.31.019
Кількість на модель
3
№
33
Назва деталі
Прокладка регулировочная
Заводський номер
ЭО-3323.20.31.020
Кількість на модель
2
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Болт | 7798.М8х20 | 4 | 4 | 2 | |||
| 3 | Шайба | 6402.8.65Г | 4 | 4 | 3 | |||
| 4 | Стопор | ЭО-3323.20.31.010 | 2 | 2 | 4 | |||
| 5 | Кришка підшипника | ЭО-3323.20.31.004 | 2 | 2 | 5 | |||
| 6 | Шпилька | ЭО-3323.20.31.027 | 4 | 4 | 6 | |||
| 7 | Горіх | 5915.М20 | 4 | 4 | 7 | |||
| 8 | Шайба | 6402.20.65Г | 4 | 4 | 8 | |||
| 9 | Втулка | ЭО-3323.20.31.011 | 4 | 4 | 9 | |||
| 10 | Штифт | 3128.5h8х10 | 4 | 4 | 10 | |||
| 11 | Шестерня | ЭО-3323.20.31.006 | 1 | 1 | 11 | |||
| 12 | Чашка | 3О-3323.20.31.002 | 1 | 1 | 12 | |||
| 13 | Роликопідшипник ГОСТ | 7515 | 2 | 2 | 13 | |||
| 14 | Горіх | ЭО-3323.20.31.005 | 2 | 2 | 14 | |||
| 15 | Заклепка | 10299.12х48 | 12 | 12 | 15 | |||
| 16 | Шайба | ЭО-3323.20.31.014 | 2 | 2 | 16 | |||
| 17 | Шестерня півосі | ЭО-3323.20.31.013 | 2 | 2 | 17 | |||
| 18 | Шайба | ЭО-3323.20.31.037 | 4 | 4 | 18 | |||
| 19 | Сателіт | ЭО-3323.20.31.201 | 4 | 4 | 19 | |||
| 20 | КІЛЬЦО | ЭО-3323.20.31.016 | 4 | 4 | 20 | |||
| 21 | Корпус | ЭО-3323.20.31.001 | 1 | 1 | 21 | |||
| 22 | Чашка | ЭО-3323.20.31.003 | 1 | 1 | 22 | |||
| 23 | Шайба | ЭО-3323.20.31.052 | 6 | 6 | 23 | |||
| 24 | Болт | 7798.М12-8gх70.88.35 | 12 | 12 | 24 | |||
| 25 | Хрестовина | ЭО-3323.20.31.01.5 | 1 | 1 | 25 | |||
| 26 | Горіх | 15522.М20х1,5 | 1 | 1 | 26 | |||
| 27 | Болт обмежувальний | ЭО-3323.20.31.007 | 1 | 1 | 27 | |||
| 28 | Сухар | ЭО-3323.20.31.008 | 1 | 1 | 28 | |||
| 29 | Шестерня ведуча | ЭО-3323.20.31.100 | 1 | 1 | 29 | |||
| 30 | Шайба | 6402.12.65Г | 6 | 6 | 30 | |||
| 31 | Болт | 7798.М12х45 | 6 | 6 | 31 | |||
| 32 | КІЛЬЦО | 9833.125-130-36-2.2 | 1 | 1 | 32 | |||
| 33 | Прокладка регулировочная | ЭО-3323.20.31.019 | 3 | 3 | 33 | |||
| 35 | Прокладка регулировочная | ЭО-3323.20.31.020 | 2 | 2 | 35 |
