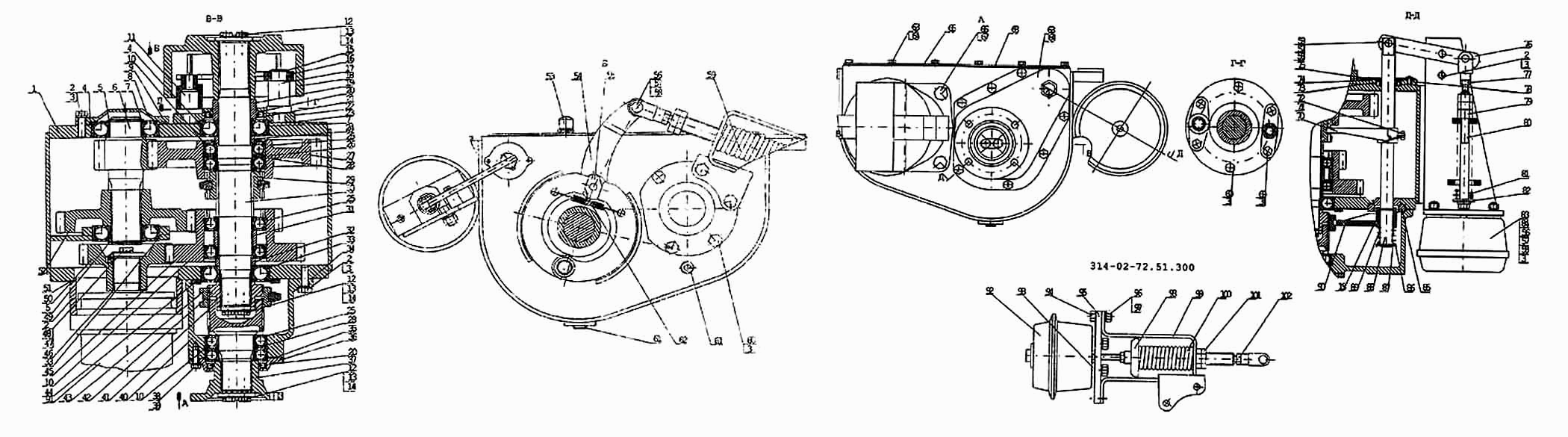

Коробка зміни передач
100%
Назва деталі
Корпус
Заводський номер
314-02-72.51.120
Кількість на модель
1
№
1
Назва деталі
Болт
Заводський номер
7798.М12х35.58.019
Кількість на модель
12
№
2
Назва деталі
Шайба
Заводський номер
6402.12.65Г
Кількість на модель
23
№
3
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-3322Б.70.20.043
Кількість на модель
2
№
4
Назва деталі
КІЛЬЦО
Заводський номер
13940.В50
Кількість на модель
2
№
5
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
ЕК-14А.72.51.041
Кількість на модель
1
№
6
Назва деталі
Підшипник
Заводський номер
2893.50310
Кількість на модель
2
№
7
Назва деталі
Кришка
Заводський номер
ЕК-14А.72.51.031
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
ЭО-3322Б.70.20.028
Кількість на модель
1
№
9
Назва деталі
Кільце стопорне
Заводський номер
314-02-72.51.056
Кількість на модель
2
№
10
Назва деталі
Палец
Заводський номер
ЭО-3323.20.50.021
Кількість на модель
1
№
11
Назва деталі
Болт
Заводський номер
7795.М10х30.58.019
Кількість на модель
6
№
12
Назва деталі
Шайба
Заводський номер
ЭО-3322Б.70.20.017
Кількість на модель
3
№
13
Назва деталі
Кришка
Заводський номер
Э-302-3-П00-10А
Кількість на модель
1
№
14
Назва деталі
КІЛЬЦО
Заводський номер
13940.В25
Кількість на модель
2
№
15
Назва деталі
Колодка гальмівна
Заводський номер
ЭО-3322Б.70.20.200
Кількість на модель
2
№
16
Назва деталі
Палец
Заводський номер
ЭО-3323.20.50.011
Кількість на модель
1
№
17
Назва деталі
Шків гальмівний
Заводський номер
ЭО-3322Б.70.20.023
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
ЭО-3322Б.70.20.022
Кількість на модель
1
№
19
Назва деталі
Манжета
Заводський номер
8752.2.1-70х95-1
Кількість на модель
2
№
20
Назва деталі
КІЛЬЦО
Заводський номер
9833.049-055-36-2-2
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
ЭО-3322Б.70.20.020
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
ЭО-3322Б.70.20.029
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
ЕК-14А.72.51.010
Кількість на модель
1
№
24
Назва деталі
Підшипник
Заводський номер
8338.211
Кількість на модель
6
№
25
Назва деталі
КІЛЬЦО
Заводський номер
ЕК-14А.72.51.011
Кількість на модель
1
№
26
Назва деталі
Шестерня
Заводський номер
ЕК-14А.72.51.040
Кількість на модель
1
№
27
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-3322Б.70.20.013
Кількість на модель
3
№
28
Назва деталі
Напівмуфта
Заводський номер
ЕК-14А.72.51.012
Кількість на модель
1
№
29
Назва деталі
ВАЛ
Заводський номер
ЕК-14А.72.51.046
Кількість на модель
1
№
30
Назва деталі
Втулка
Заводський номер
ЕК-14А.72.51.014
Кількість на модель
1
№
31
Назва деталі
Втулка
Заводський номер
306-01-52.001
Кількість на модель
1
№
32
Назва деталі
Підшипник
Заводський номер
8338.310
Кількість на модель
2
№
33
Назва деталі
Прокладка
Заводський номер
314-02-72.51.052
Кількість на модель
1
№
34
Назва деталі
Прокладка
Заводський номер
ЕК-16.72.50.012
Кількість на модель
1
№
35
Назва деталі
Кришка
Заводський номер
ЕК-16.72.50.011
Кількість на модель
1
№
36
Назва деталі
Фланець
Заводський номер
ЭО-3322Б.70.20.015
Кількість на модель
1
№
37
Назва деталі
Болт
Заводський номер
7798.М10х25.58.019
Кількість на модель
6
№
38
Назва деталі
Шайба
Заводський номер
6402.10.65Г
Кількість на модель
6
№
39
Назва деталі
Корпус
Заводський номер
314-02-72.51.008
Кількість на модель
1
№
40
Назва деталі
Вал-напівмуфта
Заводський номер
ЕК-16.72.50.008
Кількість на модель
1
№
41
Назва деталі
Напівмуфта
Заводський номер
ЕК-16.72.50.010
Кількість на модель
1
№
42
Назва деталі
Муфта
Заводський номер
ЕК-14А.72.51.017
Кількість на модель
1
№
43
Назва деталі
КІЛЬЦО
Заводський номер
ЕК-14А.72.51.055
Кількість на модель
1
№
44
Назва деталі
Шестерня
Заводський номер
ЕК-14А.72.51.038
Кількість на модель
1
№
45
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-3323.20.50.020
Кількість на модель
1
№
46
Назва деталі
Стопорна шайба
Заводський номер
318-14-72.51.001
Кількість на модель
1
№
47
Назва деталі
Шайба
Заводський номер
318-14-72.51.002
Кількість на модель
1
№
48
Назва деталі
Корпус
Заводський номер
ЕК-14А.72.51.006
Кількість на модель
1
№
49
Назва деталі
Шестерня
Заводський номер
ЕК-14А.72.51.037
Кількість на модель
1
№
50
Назва деталі
Прокладка
Заводський номер
ЕК-14А.72.51.044
Кількість на модель
1
№
51
Назва деталі
Шестерня
Заводський номер
ЕК-14А.72.51.039
Кількість на модель
1
№
52
Назва деталі
Сапун
Заводський номер
56-01.02.000
Кількість на модель
1
№
53
Назва деталі
Важіль
Заводський номер
314-02-72.51.020
Кількість на модель
1
№
54
Назва деталі
Шплінт
Заводський номер
397.3,2х20.019
Кількість на модель
3
№
56
Назва деталі
Ось
Заводський номер
9650.22-12d11х40
Кількість на модель
3
№
57
Назва деталі
Шайба
Заводський номер
11371.12
Кількість на модель
4
№
58
Назва деталі
Привід гальма
Заводський номер
314-02-72.51.300
Кількість на модель
1
№
59
Назва деталі
Болт
Заводський номер
7798.М12х40.58.019
Кількість на модель
7
№
60
Назва деталі
Корок
Заводський номер
ЭО-3323.20.30.049
Кількість на модель
2
№
61
Назва деталі
Пружина
Заводський номер
ЭО-3322.53.01.076
Кількість на модель
1
№
62
Назва деталі
Болт
Заводський номер
7798.М8х20.58.019
Кількість на модель
16
№
63
Назва деталі
Шайба
Заводський номер
6402.8.65Г
Кількість на модель
16
№
64
Назва деталі
Кришка
Заводський номер
314-02-72.51.058
Кількість на модель
1
№
65
Назва деталі
Болт
Заводський номер
7798.М16х110.58.019
Кількість на модель
4
№
66
Назва деталі
Шайба
Заводський номер
6402.16.65Г
Кількість на модель
4
№
67
Назва деталі
Прокладка
Заводський номер
314-02-72.51.059
Кількість на модель
1
№
68
Назва деталі
Болт
Заводський номер
7795.М12х50.58.019
Кількість на модель
2
№
69
Назва деталі
Виделка.
Заводський номер
314-02-72.51.053
Кількість на модель
1
№
70
Назва деталі
Гвинт
Заводський номер
314-02-72.51.057
Кількість на модель
1
№
71
Назва деталі
Дріт 3м
Заводський номер
3282.1,6-0-4
Кількість на модель
1
№
72
Назва деталі
Манжета
Заводський номер
8752.2.1-30х52-1
Кількість на модель
1
№
73
Назва деталі
Грязеземнпк
Заводський номер
Э-302-2-0000-06
Кількість на модель
1
№
74
Назва деталі
Кришка
Заводський номер
Э-302-3-100-10А
Кількість на модель
1
№
75
Назва деталі
Важіль
Заводський номер
314-02-72.51.051
Кількість на модель
1
№
76
Назва деталі
Горіх
Заводський номер
ЭО-3322Б.70.60.004
Кількість на модель
1
№
77
Назва деталі
Гвинт
Заводський номер
17473.М6-8gх12.58.019
Кількість на модель
2
№
78
Назва деталі
Горіх
Заводський номер
5915.М18х1,5.5.019
Кількість на модель
3
№
79
Назва деталі
Шток
Заводський номер
ЭО-3322Б.70.20.034
Кількість на модель
1
№
80
Назва деталі
Пружина
Заводський номер
ЭО3323.20.50.007
Кількість на модель
1
№
81
Назва деталі
Планка
Заводський номер
ЭО-3322Б.70.20.052
Кількість на модель
1
№
82
Назва деталі
Гальмівна камера
Заводський номер
100-3519210-01
Кількість на модель
1
№
83
Назва деталі
Горіх
Заводський номер
ЭО-3322Д.24.01.008
Кількість на модель
2
№
84
Назва деталі
Шайба
Заводський номер
ЕК-14А.72.51.035
Кількість на модель
1
№
86
Назва деталі
Шайба
Заводський номер
ЕК-14А.72.51.036
Кількість на модель
1
№
87
Назва деталі
Шток
Заводський номер
314-02-72.51.048
Кількість на модель
1
№
88
Назва деталі
Пружина
Заводський номер
ЕК-16.72.50.025
Кількість на модель
1
№
89
Назва деталі
Виделка.
Заводський номер
314-02-72.51.049
Кількість на модель
1
№
90
Назва деталі
Гідромотор ("Bosсh- Rехrоth")
Заводський номер
А2FМ107/61W-ХАВ181+ВVD25-S
Кількість на модель
1
№
91
Назва деталі
Гідромотор
Заводський номер
310.3.112.00
Кількість на модель
1
№
91
Назва деталі
Передня гальмівна камера
Заводський номер
100-3519210
Кількість на модель
1
№
92
Назва деталі
Шайба
Заводський номер
11371.16х6.01.019
Кількість на модель
2
№
93
Назва деталі
Планка
Заводський номер
ЭО-3322Б.70.20.053
Кількість на модель
1
№
95
Назва деталі
Горіх
Заводський номер
5915.М12.5.019
Кількість на модель
2
№
96
Назва деталі
Шайба
Заводський номер
6402.12.65Г.019
Кількість на модель
2
№
97
Назва деталі
Шток
Заводський номер
ЭО-3322Б.70.20.500
Кількість на модель
1
№
98
Назва деталі
Кронштейн
Заводський номер
314-02-72.51.320
Кількість на модель
1
№
99
Назва деталі
Пружина
Заводський номер
ЭО-3322Б.70.20.044
Кількість на модель
1
№
100
Назва деталі
Горіх
Заводський номер
5915.М24.5.019
Кількість на модель
2
№
101
Назва деталі
Горіх
Заводський номер
5915.М12х1,25.5.019
Кількість на модель
1
№
102
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 314-02-72.51.120 | 1 | 1 | 1 | |||
| 2 | Болт | 7798.М12х35.58.019 | 12 | 12 | 2 | |||
| 3 | Шайба | 6402.12.65Г | 23 | 23 | 3 | |||
| 4 | КІЛЬЦО | ЭО-3322Б.70.20.043 | 2 | 2 | 4 | |||
| 5 | КІЛЬЦО | 13940.В50 | 2 | 2 | 5 | |||
| 6 | Вал-шестерня __NT__0__ | ЕК-14А.72.51.041 | 1 | 1 | 6 | |||
| 7 | Підшипник | 2893.50310 | 2 | 2 | 7 | |||
| 8 | Кришка | ЕК-14А.72.51.031 | 1 | 1 | 8 | |||
| 9 | Прокладка | ЭО-3322Б.70.20.028 | 1 | 1 | 9 | |||
| 10 | Кільце стопорне | 314-02-72.51.056 | 2 | 2 | 10 | |||
| 11 | Палец | ЭО-3323.20.50.021 | 1 | 1 | 11 | |||
| 12 | Болт | 7795.М10х30.58.019 | 6 | 6 | 12 | |||
| 13 | Шайба | ЭО-3322Б.70.20.017 | 3 | 3 | 13 | |||
| 14 | Кришка | Э-302-3-П00-10А | 1 | 1 | 14 | |||
| 15 | КІЛЬЦО | 13940.В25 | 2 | 2 | 15 | |||
| 16 | Колодка гальмівна | ЭО-3322Б.70.20.200 | 2 | 2 | 16 | |||
| 17 | Палец | ЭО-3323.20.50.011 | 1 | 1 | 17 | |||
| 18 | Шків гальмівний | ЭО-3322Б.70.20.023 | 1 | 1 | 18 | |||
| 19 | Втулка | ЭО-3322Б.70.20.022 | 1 | 1 | 19 | |||
| 20 | Манжета | 8752.2.1-70х95-1 | 2 | 2 | 20 | |||
| 21 | КІЛЬЦО | 9833.049-055-36-2-2 | 1 | 1 | 21 | |||
| 22 | Кришка | ЭО-3322Б.70.20.020 | 1 | 1 | 22 | |||
| 23 | Прокладка | ЭО-3322Б.70.20.029 | 1 | 1 | 23 | |||
| 24 | Втулка | ЕК-14А.72.51.010 | 1 | 1 | 24 | |||
| 25 | Підшипник | 8338.211 | 6 | 6 | 25 | |||
| 26 | КІЛЬЦО | ЕК-14А.72.51.011 | 1 | 1 | 26 | |||
| 27 | Шестерня | ЕК-14А.72.51.040 | 1 | 1 | 27 | |||
| 28 | КІЛЬЦО | ЭО-3322Б.70.20.013 | 3 | 3 | 28 | |||
| 29 | Напівмуфта | ЕК-14А.72.51.012 | 1 | 1 | 29 | |||
| 30 | ВАЛ | ЕК-14А.72.51.046 | 1 | 1 | 30 | |||
| 31 | Втулка | ЕК-14А.72.51.014 | 1 | 1 | 31 | |||
| 32 | Втулка | 306-01-52.001 | 1 | 1 | 32 | |||
| 33 | Підшипник | 8338.310 | 2 | 2 | 33 | |||
| 34 | Прокладка | 314-02-72.51.052 | 1 | 1 | 34 | |||
| 35 | Прокладка | ЕК-16.72.50.012 | 1 | 1 | 35 | |||
| 36 | Кришка | ЕК-16.72.50.011 | 1 | 1 | 36 | |||
| 37 | Фланець | ЭО-3322Б.70.20.015 | 1 | 1 | 37 | |||
| 38 | Болт | 7798.М10х25.58.019 | 6 | 6 | 38 | |||
| 39 | Шайба | 6402.10.65Г | 6 | 6 | 39 | |||
| 40 | Корпус | 314-02-72.51.008 | 1 | 1 | 40 | |||
| 41 | Вал-напівмуфта | ЕК-16.72.50.008 | 1 | 1 | 41 | |||
| 42 | Напівмуфта | ЕК-16.72.50.010 | 1 | 1 | 42 | |||
| 43 | Муфта | ЕК-14А.72.51.017 | 1 | 1 | 43 | |||
| 44 | КІЛЬЦО | ЕК-14А.72.51.055 | 1 | 1 | 44 | |||
| 45 | Шестерня | ЕК-14А.72.51.038 | 1 | 1 | 45 | |||
| 46 | КІЛЬЦО | ЭО-3323.20.50.020 | 1 | 1 | 46 | |||
| 47 | Стопорна шайба | 318-14-72.51.001 | 1 | 1 | 47 | |||
| 48 | Шайба | 318-14-72.51.002 | 1 | 1 | 48 | |||
| 49 | Корпус | ЕК-14А.72.51.006 | 1 | 1 | 49 | |||
| 50 | Шестерня | ЕК-14А.72.51.037 | 1 | 1 | 50 | |||
| 51 | Прокладка | ЕК-14А.72.51.044 | 1 | 1 | 51 | |||
| 52 | Шестерня | ЕК-14А.72.51.039 | 1 | 1 | 52 | |||
| 53 | Сапун | 56-01.02.000 | 1 | 1 | 53 | |||
| 54 | Важіль | 314-02-72.51.020 | 1 | 1 | 54 | |||
| 56 | Шплінт | 397.3,2х20.019 | 3 | 3 | 56 | |||
| 57 | Ось | 9650.22-12d11х40 | 3 | 3 | 57 | |||
| 58 | Шайба | 11371.12 | 4 | 4 | 58 | |||
| 59 | Привід гальма | 314-02-72.51.300 | 1 | 1 | 59 | |||
| 60 | Болт | 7798.М12х40.58.019 | 7 | 7 | 60 | |||
| 61 | Корок | ЭО-3323.20.30.049 | 2 | 2 | 61 | |||
| 62 | Пружина | ЭО-3322.53.01.076 | 1 | 1 | 62 | |||
| 63 | Болт | 7798.М8х20.58.019 | 16 | 16 | 63 | |||
| 64 | Шайба | 6402.8.65Г | 16 | 16 | 64 | |||
| 65 | Кришка | 314-02-72.51.058 | 1 | 1 | 65 | |||
| 66 | Болт | 7798.М16х110.58.019 | 4 | 4 | 66 | |||
| 67 | Шайба | 6402.16.65Г | 4 | 4 | 67 | |||
| 68 | Прокладка | 314-02-72.51.059 | 1 | 1 | 68 | |||
| 69 | Болт | 7795.М12х50.58.019 | 2 | 2 | 69 | |||
| 70 | Виделка. | 314-02-72.51.053 | 1 | 1 | 70 | |||
| 71 | Гвинт | 314-02-72.51.057 | 1 | 1 | 71 | |||
| 72 | Дріт 3м | 3282.1,6-0-4 | 1 | 1 | 72 | |||
| 73 | Манжета | 8752.2.1-30х52-1 | 1 | 1 | 73 | |||
| 74 | Грязеземнпк | Э-302-2-0000-06 | 1 | 1 | 74 | |||
| 75 | Кришка | Э-302-3-100-10А | 1 | 1 | 75 | |||
| 76 | Важіль | 314-02-72.51.051 | 1 | 1 | 76 | |||
| 77 | Горіх | ЭО-3322Б.70.60.004 | 1 | 1 | 77 | |||
| 78 | Гвинт | 17473.М6-8gх12.58.019 | 2 | 2 | 78 | |||
| 79 | Горіх | 5915.М18х1,5.5.019 | 3 | 3 | 79 | |||
| 80 | Шток | ЭО-3322Б.70.20.034 | 1 | 1 | 80 | |||
| 81 | Пружина | ЭО3323.20.50.007 | 1 | 1 | 81 | |||
| 82 | Планка | ЭО-3322Б.70.20.052 | 1 | 1 | 82 | |||
| 83 | Гальмівна камера | 100-3519210-01 | 1 | 1 | 83 | |||
| 84 | Горіх | ЭО-3322Д.24.01.008 | 2 | 2 | 84 | |||
| 86 | Шайба | ЕК-14А.72.51.035 | 1 | 1 | 86 | |||
| 87 | Шайба | ЕК-14А.72.51.036 | 1 | 1 | 87 | |||
| 88 | Шток | 314-02-72.51.048 | 1 | 1 | 88 | |||
| 89 | Пружина | ЕК-16.72.50.025 | 1 | 1 | 89 | |||
| 90 | Виделка. | 314-02-72.51.049 | 1 | 1 | 90 | |||
| 91 | Гідромотор ("Bosсh- Rехrоth") | А2FМ107/61W-ХАВ181+ВVD25-S | 1 | 1 | 91 | |||
| 91 | Гідромотор | 310.3.112.00 | 1 | 1 | 91 | |||
| 92 | Передня гальмівна камера | 100-3519210 | 1 | 1 | 92 | |||
| 93 | Шайба | 11371.16х6.01.019 | 2 | 2 | 93 | |||
| 95 | Планка | ЭО-3322Б.70.20.053 | 1 | 1 | 95 | |||
| 96 | Горіх | 5915.М12.5.019 | 2 | 2 | 96 | |||
| 97 | Шайба | 6402.12.65Г.019 | 2 | 2 | 97 | |||
| 98 | Шток | ЭО-3322Б.70.20.500 | 1 | 1 | 98 | |||
| 99 | Кронштейн | 314-02-72.51.320 | 1 | 1 | 99 | |||
| 100 | Пружина | ЭО-3322Б.70.20.044 | 1 | 1 | 100 | |||
| 101 | Горіх | 5915.М24.5.019 | 2 | 2 | 101 | |||
| 102 | Горіх | 5915.М12х1,25.5.019 | 1 | 1 | 102 |
