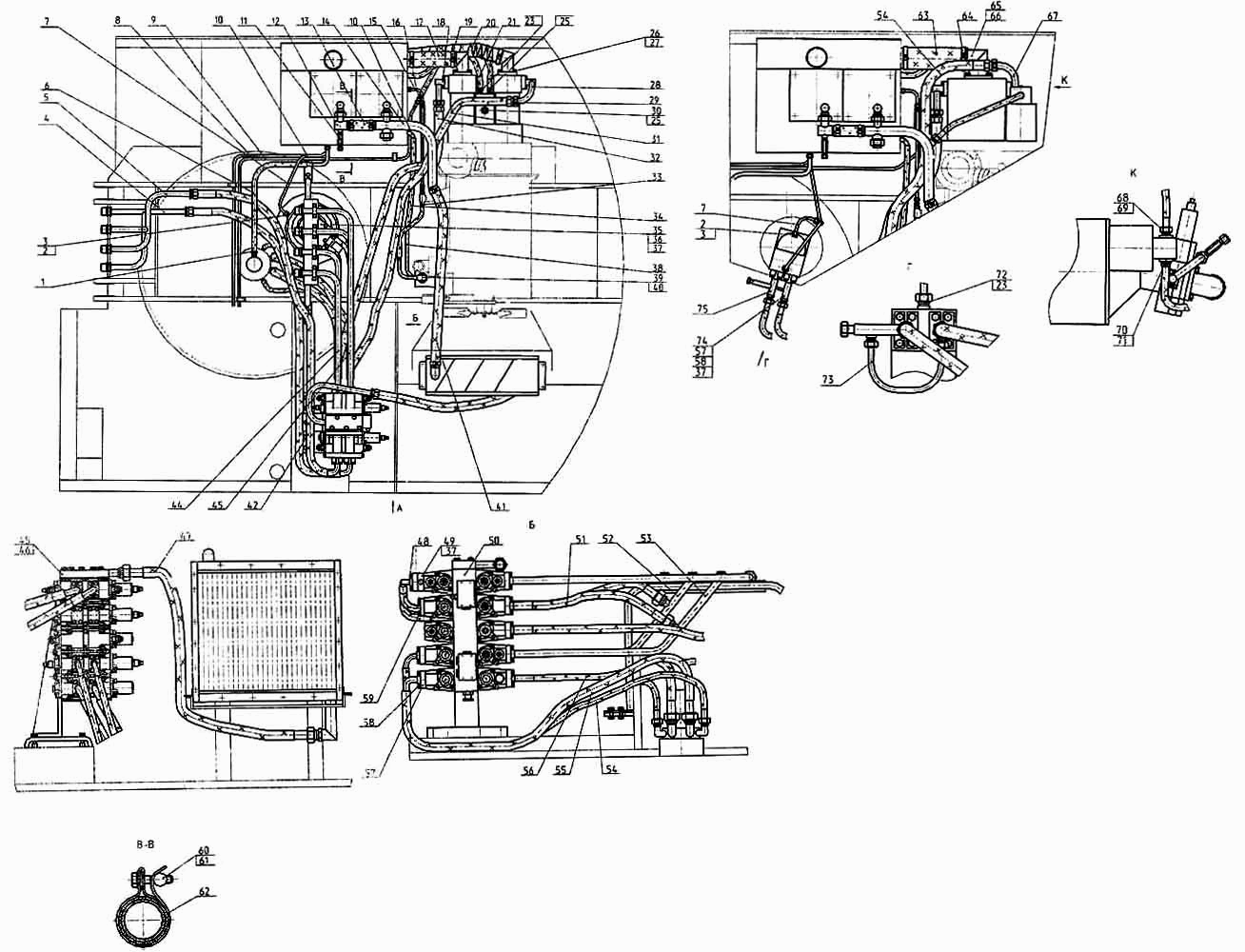

Трубопроводи на поворотній платформі
100%
Назва деталі
Хомут
Заводський номер
Э-302-1-3900-07
Кількість на модель
6
№
1
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.02.001
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
23358.18М3
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.120
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.110
Кількість на модель
1
№
5
Назва деталі
Рукав х, ГОСТ L= мм
Заводський номер
312-04-80.01.001
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.270
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.260
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.250
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.150
Кількість на модель
2
№
10
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3322А.23.02.260
Кількість на модель
2
№
11
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.230
Кількість на модель
1
№
12
Назва деталі
Рукав х, , ГОСТ L=
Заводський номер
312-04-80.01.005
Кількість на модель
2
№
13
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.300
Кількість на модель
1
№
14
Назва деталі
Трубопровід
Заводський номер
318-00-80.01.290
Кількість на модель
2
№
15
Назва деталі
Клапан запобіжний
Заводський номер
ЭО-3323А.08.07.110-10
Кількість на модель
1
№
16
Назва деталі
Рукав х, , ГОСТ L= мм
Заводський номер
312-04-80.01.007
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.320
Кількість на модель
1
№
18
Назва деталі
Хомут
Заводський номер
ЭО-3323А.08.02.007
Кількість на модель
4
№
19
Назва деталі
Рукав х, , ГОСТ L= мм
Заводський номер
312-04-80.01.006
Кількість на модель
1
№
20
Назва деталі
Рукав х, ГОСТ L= мм
Заводський номер
312-04-80.01.002
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
ЭО3323А.08.02.003
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
23358.27М3
Кількість на модель
1
№
23
Назва деталі
Штуцер
Заводський номер
ЭО-3323А.20.83.012
Кількість на модель
1
№
24
Назва деталі
КІЛЬЦО
Заводський номер
9833.018-022-25-2-3
Кількість на модель
1
№
25
Назва деталі
Болт
Заводський номер
7796.М12-8gх35.88.019
Кількість на модель
8
№
26
Назва деталі
КІЛЬЦО
Заводський номер
9833.055-060-30-2-3
Кількість на модель
2
№
27
Назва деталі
Трубопровід
Заводський номер
312-04-80.02.010
Кількість на модель
1
№
28
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3323.01.82.680
Кількість на модель
2
№
29
Назва деталі
Штуцер
Заводський номер
ЭО-3322Б.11.07.015
Кількість на модель
1
№
30
Назва деталі
РВД Рфл/Мх L=
Заводський номер
РВД20 4SРфл0/М42х2 L=2200
Кількість на модель
1
№
31
Назва деталі
РВД Рфл/Мх L=
Заводський номер
РВД20 4SРфл0/М42х2 L=1750
Кількість на модель
1
№
32
Назва деталі
РВД-
Заводський номер
РВД 12-100-650
Кількість на модель
2
№
33
Назва деталі
Рукав х, ГОСТ L= мм
Заводський номер
312-04-80.01.003
Кількість на модель
1
№
34
Назва деталі
Блок клапанів
Заводський номер
ЭО-3323А.08.07.400-20
Кількість на модель
1
№
35
Назва деталі
Фланець
Заводський номер
ЭО-3323А.08.07.500-10
Кількість на модель
1
№
36
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
26
№
37
Назва деталі
Трубопровід
Заводський номер
ЭО-3323.01.82.410
Кількість на модель
1
№
38
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.170-10
Кількість на модель
1
№
39
Назва деталі
КІЛЬЦО
Заводський номер
9833.020-025-30-2-3
Кількість на модель
2
№
40
Назва деталі
Рукав х, , ГОСТ L= мм
Заводський номер
312-04-80.01.004
Кількість на модель
1
№
41
Назва деталі
РВД Рфл/Мх L=
Заводський номер
РВД20 4SРфл90/М42х2 L=2200
Кількість на модель
2
№
42
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.020
Кількість на модель
1
№
43
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.010
Кількість на модель
1
№
44
Назва деталі
Фланець зливний
Заводський номер
312-04-80.01.110
Кількість на модель
1
№
45
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
3
№
46
Назва деталі
РВД-
Заводський номер
РВД 20-129-1250
Кількість на модель
1
№
47
Назва деталі
Болт
Заводський номер
7796.М10-8gх65.88.019
Кількість на модель
3
№
48
Назва деталі
Блок плаваючого положення стріли
Заводський номер
520.35.00.000
Кількість на модель
1
№
49
Назва деталі
Гідророзподільник
Заводський номер
312-01-520.00ГР
Кількість на модель
1
№
50
Назва деталі
РВД Рфл/Мх L=
Заводський номер
РВД20 4SРфл0/М42х2 L=650
Кількість на модель
1
№
51
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.030
Кількість на модель
1
№
52
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.040
Кількість на модель
1
№
53
Назва деталі
РВД- Кфл/Мх L=
Заводський номер
РВД12 28SN-Кфл90/М22х1,5 L=2200
Кількість на модель
2
№
54
Назва деталі
РВД Рфл/Мх L=
Заводський номер
РВД20 4SРфл90/М42х2 L=2000
Кількість на модель
2
№
55
Назва деталі
РВД- Кфл/Мх L=
Заводський номер
РВД 1.2 28N-Кфл0/М22х1,5 L=1050
Кількість на модель
2
№
56
Назва деталі
Фланець
Заводський номер
ЭО-3323.01.80.004
Кількість на модель
36
№
57
Назва деталі
Болт
Заводський номер
7796.М10-8gх40.88.019
Кількість на модель
72
№
58
Назва деталі
Болт
Заводський номер
7796.М10-8gх30.88.019
Кількість на модель
8
№
59
Назва деталі
Бонка
Заводський номер
ЭО-3322А.04.00.003
Кількість на модель
8
№
60
Назва деталі
Болт
Заводський номер
ЭО-3322А.04.00.213
Кількість на модель
8
№
61
Назва деталі
Рукав х, ГОСТ L= мм
Заводський номер
312-04-80.01.00
Кількість на модель
1
№
63
Назва деталі
Хомут
Заводський номер
ЭО-3323.01.82.017
Кількість на модель
2
№
64
Назва деталі
Патрубок
Заводський номер
312-0-4-80.01.400
Кількість на модель
1
№
65
Назва деталі
КІЛЬЦО
Заводський номер
9833.090-100-53-2-3
Кількість на модель
1
№
66
Назва деталі
Трубопровід
Заводський номер
312-24-80.01.350
Кількість на модель
1
№
67
Назва деталі
Перехідник
Заводський номер
225-06-80.01.003
Кількість на модель
1
№
68
Назва деталі
КІЛЬЦО
Заводський номер
9833.020-024-25-2-3
Кількість на модель
1
№
69
Назва деталі
Перехідник
Заводський номер
225-066450.01.004
Кількість на модель
1
№
70
Назва деталі
КІЛЬЦО
Заводський номер
9833.024-028-25-2-3
Кількість на модель
1
№
71
Назва деталі
Штуцер
Заводський номер
225-06-80.01.002-10
Кількість на модель
1
№
72
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.07.21.360
Кількість на модель
1
№
73
Назва деталі
Трубопровід
Заводський номер
312-24-80.01.370
Кількість на модель
1
№
74
Назва деталі
Трубопровід
Заводський номер
312-24-80.01.360
Кількість на модель
1
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | Э-302-1-3900-07 | 6 | 6 | 1 | |||
| 2 | Штуцер | ЭО-3322А.23.02.001 | 1 | 1 | 2 | |||
| 3 | Прокладка | 23358.18М3 | 1 | 1 | 3 | |||
| 4 | Трубопровід | 314-02-80.01.120 | 1 | 1 | 4 | |||
| 5 | Трубопровід | 314-02-80.01.110 | 1 | 1 | 5 | |||
| 6 | Рукав х, ГОСТ L= мм | 312-04-80.01.001 | 1 | 1 | 6 | |||
| 7 | Трубопровід | 312-04-80.01.270 | 1 | 1 | 7 | |||
| 8 | Трубопровід | 312-04-80.01.260 | 1 | 1 | 8 | |||
| 9 | Трубопровід | 312-04-80.01.250 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 312-04-80.01.150 | 2 | 2 | 10 | |||
| 11 | Вмикач манометра | ЭО-3322А.23.02.260 | 2 | 2 | 11 | |||
| 12 | Трубопровід | 312-04-80.01.230 | 1 | 1 | 12 | |||
| 13 | Рукав х, , ГОСТ L= | 312-04-80.01.005 | 2 | 2 | 13 | |||
| 14 | Трубопровід | 312-04-80.01.300 | 1 | 1 | 14 | |||
| 15 | Трубопровід | 318-00-80.01.290 | 2 | 2 | 15 | |||
| 16 | Клапан запобіжний | ЭО-3323А.08.07.110-10 | 1 | 1 | 16 | |||
| 17 | Рукав х, , ГОСТ L= мм | 312-04-80.01.007 | 1 | 1 | 17 | |||
| 18 | Трубопровід | 312-04-80.01.320 | 1 | 1 | 18 | |||
| 19 | Хомут | ЭО-3323А.08.02.007 | 4 | 4 | 19 | |||
| 20 | Рукав х, , ГОСТ L= мм | 312-04-80.01.006 | 1 | 1 | 20 | |||
| 21 | Рукав х, ГОСТ L= мм | 312-04-80.01.002 | 1 | 1 | 21 | |||
| 22 | Штуцер | ЭО3323А.08.02.003 | 1 | 1 | 22 | |||
| 23 | Прокладка | 23358.27М3 | 1 | 1 | 23 | |||
| 24 | Штуцер | ЭО-3323А.20.83.012 | 1 | 1 | 24 | |||
| 25 | КІЛЬЦО | 9833.018-022-25-2-3 | 1 | 1 | 25 | |||
| 26 | Болт | 7796.М12-8gх35.88.019 | 8 | 8 | 26 | |||
| 27 | КІЛЬЦО | 9833.055-060-30-2-3 | 2 | 2 | 27 | |||
| 28 | Трубопровід | 312-04-80.02.010 | 1 | 1 | 28 | |||
| 29 | Вмикач манометра | ЭО-3323.01.82.680 | 2 | 2 | 29 | |||
| 30 | Штуцер | ЭО-3322Б.11.07.015 | 1 | 1 | 30 | |||
| 31 | РВД Рфл/Мх L= | РВД20 4SРфл0/М42х2 L=2200 | 1 | 1 | 31 | |||
| 32 | РВД Рфл/Мх L= | РВД20 4SРфл0/М42х2 L=1750 | 1 | 1 | 32 | |||
| 33 | РВД- | РВД 12-100-650 | 2 | 2 | 33 | |||
| 34 | Рукав х, ГОСТ L= мм | 312-04-80.01.003 | 1 | 1 | 34 | |||
| 35 | Блок клапанів | ЭО-3323А.08.07.400-20 | 1 | 1 | 35 | |||
| 36 | Фланець | ЭО-3323А.08.07.500-10 | 1 | 1 | 36 | |||
| 37 | КІЛЬЦО | 9833.030-035-30-2-3 | 26 | 26 | 37 | |||
| 38 | Трубопровід | ЭО-3323.01.82.410 | 1 | 1 | 38 | |||
| 39 | Трубопровід | 312-04-80.01.170-10 | 1 | 1 | 39 | |||
| 40 | КІЛЬЦО | 9833.020-025-30-2-3 | 2 | 2 | 40 | |||
| 41 | Рукав х, , ГОСТ L= мм | 312-04-80.01.004 | 1 | 1 | 41 | |||
| 42 | РВД Рфл/Мх L= | РВД20 4SРфл90/М42х2 L=2200 | 2 | 2 | 42 | |||
| 43 | Трубопровід | 312-04-80.01.020 | 1 | 1 | 43 | |||
| 44 | Трубопровід | 312-04-80.01.010 | 1 | 1 | 44 | |||
| 45 | Фланець зливний | 312-04-80.01.110 | 1 | 1 | 45 | |||
| 46 | КІЛЬЦО | 9833.038-044-36-2-3 | 3 | 3 | 46 | |||
| 47 | РВД- | РВД 20-129-1250 | 1 | 1 | 47 | |||
| 48 | Болт | 7796.М10-8gх65.88.019 | 3 | 3 | 48 | |||
| 49 | Блок плаваючого положення стріли | 520.35.00.000 | 1 | 1 | 49 | |||
| 50 | Гідророзподільник | 312-01-520.00ГР | 1 | 1 | 50 | |||
| 51 | РВД Рфл/Мх L= | РВД20 4SРфл0/М42х2 L=650 | 1 | 1 | 51 | |||
| 52 | Трубопровід | 312-04-80.01.030 | 1 | 1 | 52 | |||
| 53 | Трубопровід | 312-04-80.01.040 | 1 | 1 | 53 | |||
| 54 | РВД- Кфл/Мх L= | РВД12 28SN-Кфл90/М22х1,5 L=2200 | 2 | 2 | 54 | |||
| 55 | РВД Рфл/Мх L= | РВД20 4SРфл90/М42х2 L=2000 | 2 | 2 | 55 | |||
| 56 | РВД- Кфл/Мх L= | РВД 1.2 28N-Кфл0/М22х1,5 L=1050 | 2 | 2 | 56 | |||
| 57 | Фланець | ЭО-3323.01.80.004 | 36 | 36 | 57 | |||
| 58 | Болт | 7796.М10-8gх40.88.019 | 72 | 72 | 58 | |||
| 59 | Болт | 7796.М10-8gх30.88.019 | 8 | 8 | 59 | |||
| 60 | Бонка | ЭО-3322А.04.00.003 | 8 | 8 | 60 | |||
| 61 | Болт | ЭО-3322А.04.00.213 | 8 | 8 | 61 | |||
| 63 | Рукав х, ГОСТ L= мм | 312-04-80.01.00 | 1 | 1 | 63 | |||
| 64 | Хомут | ЭО-3323.01.82.017 | 2 | 2 | 64 | |||
| 65 | Патрубок | 312-0-4-80.01.400 | 1 | 1 | 65 | |||
| 66 | КІЛЬЦО | 9833.090-100-53-2-3 | 1 | 1 | 66 | |||
| 67 | Трубопровід | 312-24-80.01.350 | 1 | 1 | 67 | |||
| 68 | Перехідник | 225-06-80.01.003 | 1 | 1 | 68 | |||
| 69 | КІЛЬЦО | 9833.020-024-25-2-3 | 1 | 1 | 69 | |||
| 70 | Перехідник | 225-066450.01.004 | 1 | 1 | 70 | |||
| 71 | КІЛЬЦО | 9833.024-028-25-2-3 | 1 | 1 | 71 | |||
| 72 | Штуцер | 225-06-80.01.002-10 | 1 | 1 | 72 | |||
| 73 | Трубопровід | ЭО-3323А.07.21.360 | 1 | 1 | 73 | |||
| 74 | Трубопровід | 312-24-80.01.370 | 1 | 1 | 74 | |||
| 75 | Трубопровід | 312-24-80.01.360 | 1 | 1 | 75 |
