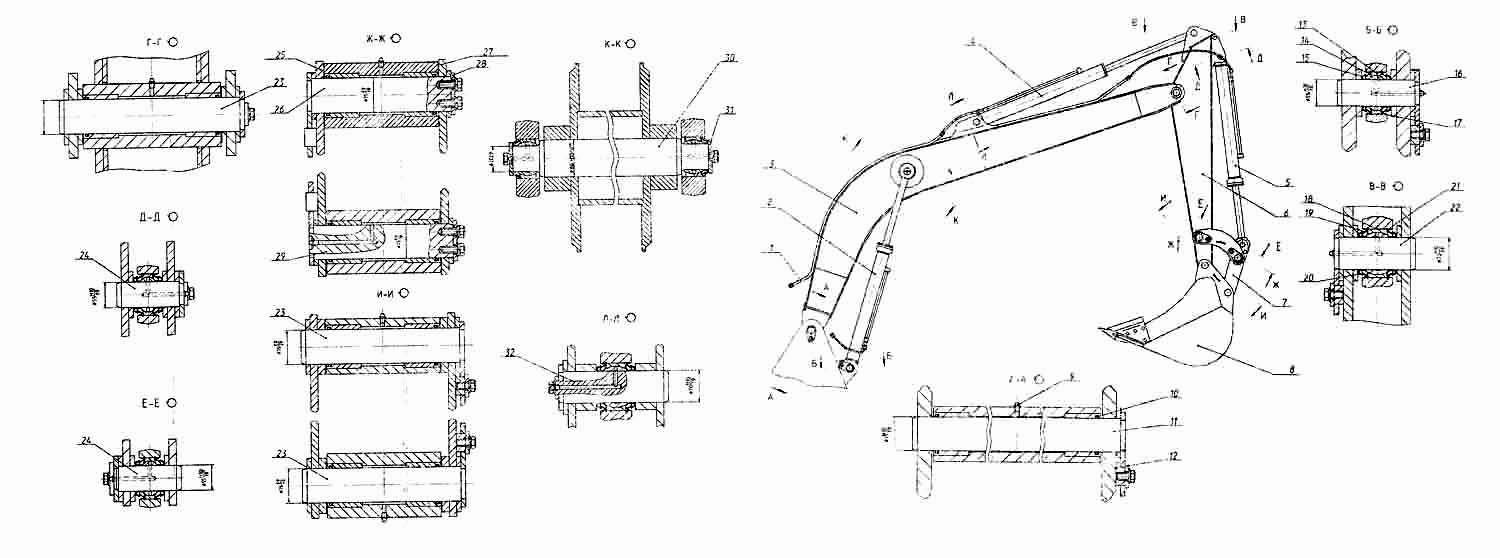

Робоче обладнання зворотна лопата
100%
Назва деталі
Трубопроводи робочого обладнання
Заводський номер
312-04-28.81.000
Кількість на модель
1
№
1
Назва деталі
Гідроциліндр 100х63х1000
Заводський номер
100-63-10.02.000
Кількість на модель
2
№
2
Назва деталі
Стріла.
Заводський номер
312-04-28.10.000
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр хх
Заводський номер
110-80-11.02.000
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр 100х63х900
Заводський номер
412-00-73.04.000
Кількість на модель
1
№
5
Назва деталі
Рукоятка L=
Заводський номер
312-00-28.03.000
Кількість на модель
1
№
6
Назва деталі
Тяга
Заводський номер
314-03-23.14.000
Кількість на модель
1
№
7
Назва деталі
Лопата
Заводський номер
314-03-23.21.200
Кількість на модель
1
№
8
Назва деталі
Маслянка
Заводський номер
19853.1,3 ц6хр
Кількість на модель
14
№
9
Назва деталі
Шнур L=
Заводський номер
6467.4С диам. 6.3
Кількість на модель
12
№
10
Назва деталі
Великий палець у зборі
Заводський номер
312-04-28.50.010
Кількість на модель
1
№
11
Назва деталі
Упорна шайба
Заводський номер
ЭО-3322А.02.00.010
Кількість на модель
10
№
12
Назва деталі
Підшипник
Заводський номер
3635.ШС55
Кількість на модель
4
№
13
Назва деталі
Кільце ущільнювальне
Заводський номер
ЕК16.64.00.002
Кількість на модель
8
№
14
Назва деталі
Кільце розпірне
Заводський номер
ЕК16.64.00.001
Кількість на модель
8
№
15
Назва деталі
Великий палець у зборі
Заводський номер
312-04-28.50.020
Кількість на модель
2
№
16
Назва деталі
КІЛЬЦО
Заводський номер
13943.В85
Кількість на модель
8
№
17
Назва деталі
Підшипник
Заводський номер
ШСЛ70 ТУ37.553.130-90
Кількість на модель
4
№
18
Назва деталі
Кільце ущільнювальне
Заводський номер
ЭО-3322А.25.00.002
Кількість на модель
6
№
19
Назва деталі
Кільце розпірне
Заводський номер
ЭО-3322А.25.00.001
Кількість на модель
6
№
20
Назва деталі
КІЛЬЦО
Заводський номер
13943.В105
Кількість на модель
8
№
21
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.550
Кількість на модель
1
№
22
Назва деталі
Великий палець у зборі
Заводський номер
312-04-28.50.040
Кількість на модель
3
№
23
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.560
Кількість на модель
2
№
24
Назва деталі
Щека
Заводський номер
314-03-23.15.005
Кількість на модель
1
№
25
Назва деталі
Щока права
Заводський номер
314-03-23.15.000
Кількість на модель
1
№
25
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.570
Кількість на модель
1
№
26
Назва деталі
Щока ліва
Заводський номер
314-03-23.15.100
Кількість на модель
1
№
27
Назва деталі
Шайба торцовая
Заводський номер
Э302-4-0900-02
Кількість на модель
2
№
28
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.580
Кількість на модель
1
№
29
Назва деталі
Палец
Заводський номер
312-04-28.50.007
Кількість на модель
1
№
30
Назва деталі
Торцева шайба
Заводський номер
ЭО-3326.41.00.054
Кількість на модель
2
№
31
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.600
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопроводи робочого обладнання | 312-04-28.81.000 | 1 | 1 | 1 | |||
| 2 | Гідроциліндр 100х63х1000 | 100-63-10.02.000 | 2 | 2 | 2 | |||
| 3 | Стріла. | 312-04-28.10.000 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр хх | 110-80-11.02.000 | 1 | 1 | 4 | |||
| 5 | Гідроциліндр 100х63х900 | 412-00-73.04.000 | 1 | 1 | 5 | |||
| 6 | Рукоятка L= | 312-00-28.03.000 | 1 | 1 | 6 | |||
| 7 | Тяга | 314-03-23.14.000 | 1 | 1 | 7 | |||
| 8 | Лопата | 314-03-23.21.200 | 1 | 1 | 8 | |||
| 9 | Маслянка | 19853.1,3 ц6хр | 14 | 14 | 9 | |||
| 10 | Шнур L= | 6467.4С диам. 6.3 | 12 | 12 | 10 | |||
| 11 | Великий палець у зборі | 312-04-28.50.010 | 1 | 1 | 11 | |||
| 12 | Упорна шайба | ЭО-3322А.02.00.010 | 10 | 10 | 12 | |||
| 13 | Підшипник | 3635.ШС55 | 4 | 4 | 13 | |||
| 14 | Кільце ущільнювальне | ЕК16.64.00.002 | 8 | 8 | 14 | |||
| 15 | Кільце розпірне | ЕК16.64.00.001 | 8 | 8 | 15 | |||
| 16 | Великий палець у зборі | 312-04-28.50.020 | 2 | 2 | 16 | |||
| 17 | КІЛЬЦО | 13943.В85 | 8 | 8 | 17 | |||
| 18 | Підшипник | ШСЛ70 ТУ37.553.130-90 | 4 | 4 | 18 | |||
| 19 | Кільце ущільнювальне | ЭО-3322А.25.00.002 | 6 | 6 | 19 | |||
| 20 | Кільце розпірне | ЭО-3322А.25.00.001 | 6 | 6 | 20 | |||
| 21 | КІЛЬЦО | 13943.В105 | 8 | 8 | 21 | |||
| 22 | Великий палець у зборі | 314-02-23.50.550 | 1 | 1 | 22 | |||
| 23 | Великий палець у зборі | 312-04-28.50.040 | 3 | 3 | 23 | |||
| 24 | Великий палець у зборі | 314-02-23.50.560 | 2 | 2 | 24 | |||
| 25 | Щека | 314-03-23.15.005 | 1 | 1 | 25 | |||
| 25 | Щока права | 314-03-23.15.000 | 1 | 1 | 25 | |||
| 26 | Великий палець у зборі | 314-02-23.50.570 | 1 | 1 | 26 | |||
| 27 | Щока ліва | 314-03-23.15.100 | 1 | 1 | 27 | |||
| 28 | Шайба торцовая | Э302-4-0900-02 | 2 | 2 | 28 | |||
| 29 | Великий палець у зборі | 314-02-23.50.580 | 1 | 1 | 29 | |||
| 30 | Палец | 312-04-28.50.007 | 1 | 1 | 30 | |||
| 31 | Торцева шайба | ЭО-3326.41.00.054 | 2 | 2 | 31 | |||
| 32 | Великий палець у зборі | 314-02-23.50.600 | 1 | 1 | 32 |
