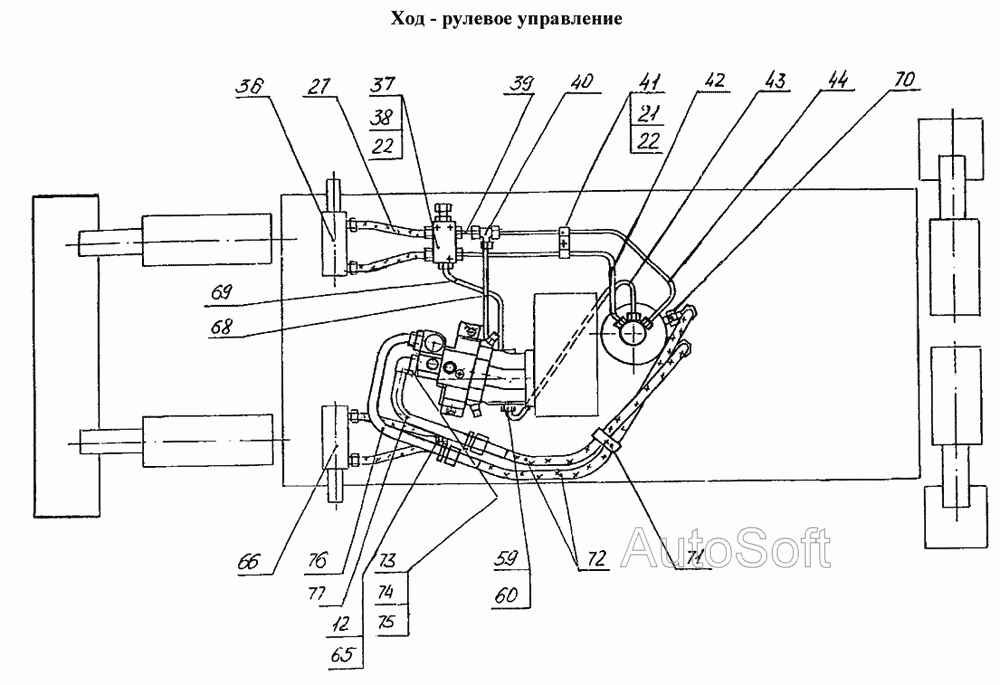

Гідрообладнання на ходовій рамі- , - , -
100%
Назва деталі
Горіх
Заводський номер
ЭО-3322Д.23.02.003
Кількість на модель
6
№
12
Назва деталі
Болт
Заводський номер
7798.М10-8gх20.58.019
Кількість на модель
3
№
21
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
14
№
22
Назва деталі
Гідроциліндр виносних опор
Заводський номер
ЭО-3323А.71.82.000-01
Кількість на модель
2
№
25
Назва деталі
Гідроциліндр виносних опор
Заводський номер
ЭО-3323А.71.82.000-11
Кількість на модель
2
№
25
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 12-28(М22х1,5)-650-У]
Кількість на модель
14
№
27
Назва деталі
Циліндр повороту коліс лівий
Заводський номер
ЭО-3323А.71.80.400-10
Кількість на модель
1
№
36
Назва деталі
Кран буксирувальний
Заводський номер
314-02-71.00.450
Кількість на модель
1
№
37
Назва деталі
Болт
Заводський номер
7798.М10-8gх35.58.019
Кількість на модель
3
№
38
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.030
Кількість на модель
1
№
39
Назва деталі
Трійник
Заводський номер
ЭО-3322В.20.01.001
Кількість на модель
1
№
40
Назва деталі
Хомут
Заводський номер
ЭО-3322В.47.20.002
Кількість на модель
2
№
41
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.060
Кількість на модель
1
№
42
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.790
Кількість на модель
1
№
43
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.050
Кількість на модель
1
№
44
Назва деталі
Штуцер
Заводський номер
ЭО-3323А.23.02.001
Кількість на модель
1
№
59
Назва деталі
Прокладка
Заводський номер
23358.18M3
Кількість на модель
1
№
60
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.009
Кількість на модель
2
№
65
Назва деталі
Циліндр повороту коліс правий
Заводський номер
ЭО-3323А.71.80.300-10
Кількість на модель
1
№
66
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.020
Кількість на модель
1
№
68
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.71.80.010
Кількість на модель
1
№
69
Назва деталі
Перехідник
Заводський номер
08.20.70.020
Кількість на модель
2
№
70
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.006
Кількість на модель
2
№
71
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 20-33(М42х2)-1250-У]
Кількість на модель
2
№
72
Назва деталі
Болт
Заводський номер
7798.М12-8gх35.88.40Х.019
Кількість на модель
2
№
73
Назва деталі
Болт
Заводський номер
7798.М12-8gх105.88.40Х.019
Кількість на модель
6
№
74
Назва деталі
Трубопровід
Заводський номер
318-30-72.00.010
Кількість на модель
1
№
76
Назва деталі
Трубопровід
Заводський номер
318-30-72.00.020
Кількість на модель
1
№
77
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 12 | Горіх | ЭО-3322Д.23.02.003 | 6 | 6 | 12 | |||
| 21 | Болт | 7798.М10-8gх20.58.019 | 3 | 3 | 21 | |||
| 22 | Шайба | 6402.10.65Г.019 | 14 | 14 | 22 | |||
| 25 | Гідроциліндр виносних опор | ЭО-3323А.71.82.000-01 | 2 | 2 | 25 | |||
| 25 | Гідроциліндр виносних опор | ЭО-3323А.71.82.000-11 | 2 | 2 | 25 | |||
| 27 | РВД (Мх)- - У | [РВД 12-28(М22х1,5)-650-У] | 14 | 14 | 27 | |||
| 36 | Циліндр повороту коліс лівий | ЭО-3323А.71.80.400-10 | 1 | 1 | 36 | |||
| 37 | Кран буксирувальний | 314-02-71.00.450 | 1 | 1 | 37 | |||
| 38 | Болт | 7798.М10-8gх35.58.019 | 3 | 3 | 38 | |||
| 39 | Трубопровід | ЭО-3323А.71.80.030 | 1 | 1 | 39 | |||
| 40 | Трійник | ЭО-3322В.20.01.001 | 1 | 1 | 40 | |||
| 41 | Хомут | ЭО-3322В.47.20.002 | 2 | 2 | 41 | |||
| 42 | Трубопровід | ЭО-3323А.71.80.060 | 1 | 1 | 42 | |||
| 43 | Трубопровід | 314-02-71.00.790 | 1 | 1 | 43 | |||
| 44 | Трубопровід | ЭО-3323А.71.80.050 | 1 | 1 | 44 | |||
| 59 | Штуцер | ЭО-3323А.23.02.001 | 1 | 1 | 59 | |||
| 60 | Прокладка | 23358.18M3 | 1 | 1 | 60 | |||
| 65 | Штуцер | ЭО-3322А.24.01.009 | 2 | 2 | 65 | |||
| 66 | Циліндр повороту коліс правий | ЭО-3323А.71.80.300-10 | 1 | 1 | 66 | |||
| 68 | Трубопровід | ЭО-3323А.71.80.020 | 1 | 1 | 68 | |||
| 69 | Трубопровід | ЭО-3323А.71.80.010 | 1 | 1 | 69 | |||
| 70 | Перехідник | 08.20.70.020 | 2 | 2 | 70 | |||
| 71 | Скоба | ЭО-3323.41.08.006 | 2 | 2 | 71 | |||
| 72 | РВД (Мх)- - У | [РВД 20-33(М42х2)-1250-У] | 2 | 2 | 72 | |||
| 73 | Болт | 7798.М12-8gх35.88.40Х.019 | 2 | 2 | 73 | |||
| 74 | Болт | 7798.М12-8gх105.88.40Х.019 | 6 | 6 | 74 | |||
| 76 | Трубопровід | 318-30-72.00.010 | 1 | 1 | 76 | |||
| 77 | Трубопровід | 318-30-72.00.020 | 1 | 1 | 77 |
