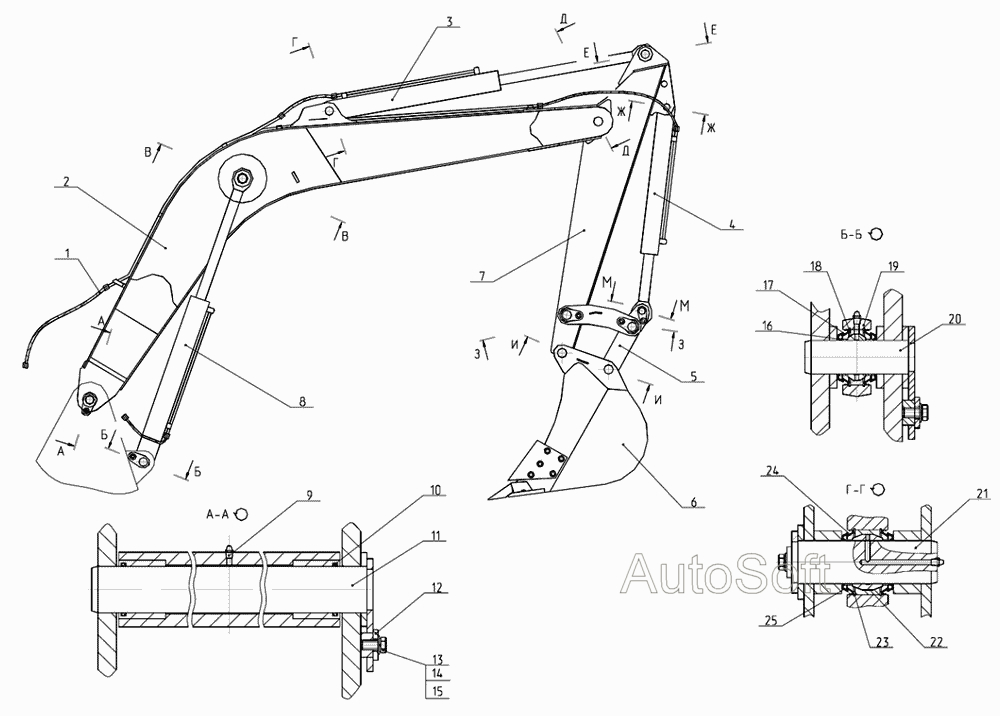

Робоче обладнання зворотної лопати-
100%
Назва деталі
Трубопроводи робочого обладнання
Заводський номер
314-02-23.80.000-10
Кількість на модель
1
№
1
Назва деталі
Стріла.
Заводський номер
314-03-23.01.700
Кількість на модель
1
№
2
Назва деталі
Гідроциліндр (хх)
Заводський номер
125-90-11.01.000
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр
Заводський номер
125-90-11.01.000-11
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр ( хх )
Заводський номер
313-00-23.94.000
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр
Заводський номер
313-00-23.94.000-11
Кількість на модель
1
№
4
Назва деталі
Тяга
Заводський номер
314-03-23.14.000
Кількість на модель
1
№
5
Назва деталі
Ківш зворотної лопати (Vн=м)
Заводський номер
314-03-23.21.100
Кількість на модель
1
№
6
Назва деталі
Рукоятка (L=1900)
Заводський номер
314-03-23.11.400
Кількість на модель
1
№
7
Назва деталі
Гідроциліндр (хх)
Заводський номер
313-00-23.95.000-10
Кількість на модель
2
№
8
Назва деталі
Гідроциліндр
Заводський номер
313-00-23.95.000-11
Кількість на модель
2
№
8
Назва деталі
Маслянка
Заводський номер
19853.1.3.Ц6Хр
Кількість на модель
14
№
9
Назва деталі
Шнур (L=__NT__0__)
Заводський номер
6467.4С D6,3
Кількість на модель
14
№
10
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.510
Кількість на модель
1
№
11
Назва деталі
Упорна шайба
Заводський номер
ЭО-3322А.02.00.010
Кількість на модель
10
№
12
Назва деталі
Болт
Заводський номер
7798.М16х30.58.019
Кількість на модель
7
№
13
Назва деталі
Шайба
Заводський номер
11371.С16.01.08кп.019
Кількість на модель
15
№
14
Назва деталі
Шайба
Заводський номер
6402.16.65Г.019
Кількість на модель
15
№
15
Назва деталі
Кільце розпірне
Заводський номер
ЕК-16.64.00.001
Кількість на модель
8
№
16
Назва деталі
Кільце ущільнювальне
Заводський номер
ЕК-16.64.00.002
Кількість на модель
8
№
17
Назва деталі
КІЛЬЦО
Заводський номер
13943.В85
Кількість на модель
8
№
18
Назва деталі
Підшипник
Заводський номер
3635.ШС-55
Кількість на модель
4
№
19
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.520
Кількість на модель
2
№
20
Назва деталі
Великий палець у зборі
Заводський номер
314-02-23.50.600
Кількість на модель
1
№
21
Назва деталі
Підшипник
Заводський номер
ШС-70
Кількість на модель
4
№
22
Назва деталі
Підшипник
Заводський номер
ШСЛ-70
Кількість на модель
4
№
22
Назва деталі
КІЛЬЦО
Заводський номер
13943.В105
Кількість на модель
8
№
23
Назва деталі
Кільце ущільнювальне
Заводський номер
ЭО-3322А.25.00.002
Кількість на модель
6
№
24
Назва деталі
Кільце розпірне
Заводський номер
ЭО-3322А.25.00.001
Кількість на модель
6
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопроводи робочого обладнання | 314-02-23.80.000-10 | 1 | 1 | 1 | |||
| 2 | Стріла. | 314-03-23.01.700 | 1 | 1 | 2 | |||
| 3 | Гідроциліндр (хх) | 125-90-11.01.000 | 1 | 1 | 3 | |||
| 3 | Гідроциліндр | 125-90-11.01.000-11 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр ( хх ) | 313-00-23.94.000 | 1 | 1 | 4 | |||
| 4 | Гідроциліндр | 313-00-23.94.000-11 | 1 | 1 | 4 | |||
| 5 | Тяга | 314-03-23.14.000 | 1 | 1 | 5 | |||
| 6 | Ківш зворотної лопати (Vн=м) | 314-03-23.21.100 | 1 | 1 | 6 | |||
| 7 | Рукоятка (L=1900) | 314-03-23.11.400 | 1 | 1 | 7 | |||
| 8 | Гідроциліндр (хх) | 313-00-23.95.000-10 | 2 | 2 | 8 | |||
| 8 | Гідроциліндр | 313-00-23.95.000-11 | 2 | 2 | 8 | |||
| 9 | Маслянка | 19853.1.3.Ц6Хр | 14 | 14 | 9 | |||
| 10 | Шнур (L=__NT__0__) | 6467.4С D6,3 | 14 | 14 | 10 | |||
| 11 | Великий палець у зборі | 314-02-23.50.510 | 1 | 1 | 11 | |||
| 12 | Упорна шайба | ЭО-3322А.02.00.010 | 10 | 10 | 12 | |||
| 13 | Болт | 7798.М16х30.58.019 | 7 | 7 | 13 | |||
| 14 | Шайба | 11371.С16.01.08кп.019 | 15 | 15 | 14 | |||
| 15 | Шайба | 6402.16.65Г.019 | 15 | 15 | 15 | |||
| 16 | Кільце розпірне | ЕК-16.64.00.001 | 8 | 8 | 16 | |||
| 17 | Кільце ущільнювальне | ЕК-16.64.00.002 | 8 | 8 | 17 | |||
| 18 | КІЛЬЦО | 13943.В85 | 8 | 8 | 18 | |||
| 19 | Підшипник | 3635.ШС-55 | 4 | 4 | 19 | |||
| 20 | Великий палець у зборі | 314-02-23.50.520 | 2 | 2 | 20 | |||
| 21 | Великий палець у зборі | 314-02-23.50.600 | 1 | 1 | 21 | |||
| 22 | Підшипник | ШС-70 | 4 | 4 | 22 | |||
| 22 | Підшипник | ШСЛ-70 | 4 | 4 | 22 | |||
| 23 | КІЛЬЦО | 13943.В105 | 8 | 8 | 23 | |||
| 24 | Кільце ущільнювальне | ЭО-3322А.25.00.002 | 6 | 6 | 24 | |||
| 25 | Кільце розпірне | ЭО-3322А.25.00.001 | 6 | 6 | 25 |
