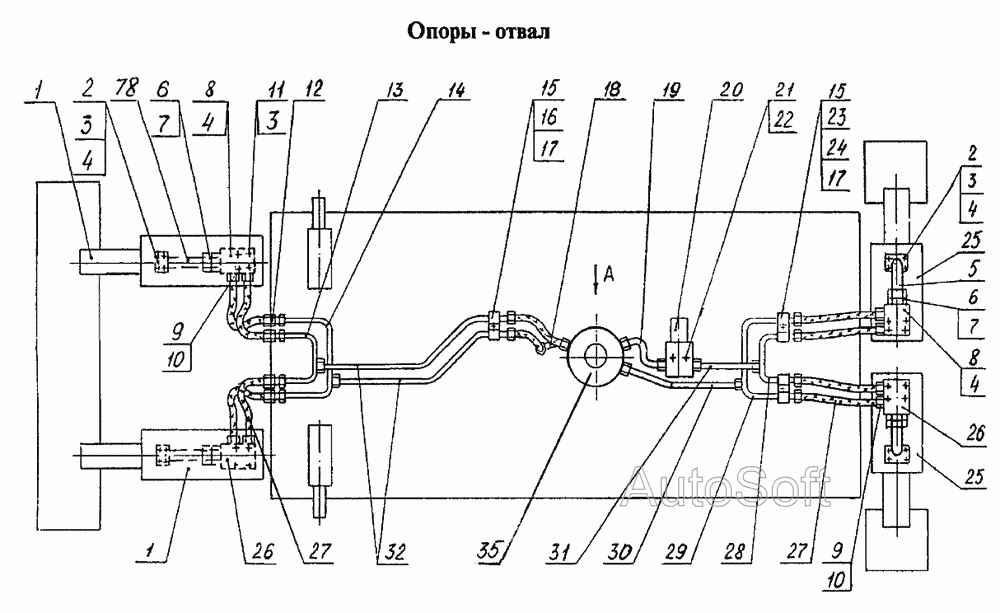

Гідрообладнання на ходовій рамі- , - , -
100%
Назва деталі
Гідроциліндр
Заводський номер
13.20.69.000
Кількість на модель
2
№
1
Назва деталі
Гідроциліндр
Заводський номер
13.20.69.000-11
Кількість на модель
2
№
1
Назва деталі
Болт
Заводський номер
7798.М12-8gх35.88.40Х.019
Кількість на модель
16
№
2
Назва деталі
Шайба
Заводський номер
6402.12.65Г.019
Кількість на модель
32
№
3
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
8
№
4
Назва деталі
Трубопровід
Заводський номер
318-02-72.00.310
Кількість на модель
2
№
5
Назва деталі
Кільце захисне
Заводський номер
13.71.80.642
Кількість на модель
4
№
6
Назва деталі
КІЛЬЦО
Заводський номер
9833.020-025-30-2-3
Кількість на модель
4
№
7
Назва деталі
Гідрозамок двосторонній
Заводський номер
13.71.80.680-10
Кількість на модель
2
№
8
Назва деталі
Штуцер
Заводський номер
ЭО-3323.20.83.012
Кількість на модель
8
№
9
Назва деталі
КІЛЬЦО
Заводський номер
9833.018-022-25-2-3
Кількість на модель
8
№
10
Назва деталі
Болт
Заводський номер
7798.М12-8gх60.88.40Х.019
Кількість на модель
16
№
11
Назва деталі
Горіх
Заводський номер
ЭО-3322Д.23.02.003
Кількість на модель
6
№
12
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.610
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.600
Кількість на модель
1
№
14
Назва деталі
Скоба
Заводський номер
ЭО-3322А.66.01.001
Кількість на модель
4
№
15
Назва деталі
Болт
Заводський номер
7798.М8-8gх30.58.019
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
3
№
17
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.630
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.660
Кількість на модель
1
№
19
Назва деталі
Клапан пневмогідравлічний
Заводський номер
ЭО-3322Б.60.05.000
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
7798.М10-8gх20.58.019
Кількість на модель
3
№
21
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
14
№
22
Назва деталі
Болт
Заводський номер
7798.М8-8gх50.58.019
Кількість на модель
2
№
23
Назва деталі
Горіх
Заводський номер
5915.М8-7Н.5.019
Кількість на модель
2
№
24
Назва деталі
Гідроциліндр виносних опор
Заводський номер
ЭО-3323А.71.82.000-01
Кількість на модель
2
№
25
Назва деталі
Гідроциліндр виносних опор
Заводський номер
ЭО-3323А.71.82.000-11
Кількість на модель
2
№
25
Назва деталі
Гідрозамок двосторонній
Заводський номер
13.71.80.670-10
Кількість на модель
2
№
26
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 12-28(М22х1,5)-650-У]
Кількість на модель
14
№
27
Назва деталі
Трубопровід
Заводський номер
ЭО-3323.20.83.230
Кількість на модель
1
№
28
Назва деталі
Трубопровід
Заводський номер
08.20.70.060
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.670
Кількість на модель
1
№
30
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.680
Кількість на модель
1
№
31
Назва деталі
Трубопровід
Заводський номер
314-02-71.00.620
Кількість на модель
2
№
32
Назва деталі
Колектор центральний
Заводський номер
314-02-71.00.850
Кількість на модель
1
№
35
Назва деталі
Трубопровід
Заводський номер
312-04-71.00.310
Кількість на модель
2
№
78
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр | 13.20.69.000 | 2 | 2 | 1 | |||
| 1 | Гідроциліндр | 13.20.69.000-11 | 2 | 2 | 1 | |||
| 2 | Болт | 7798.М12-8gх35.88.40Х.019 | 16 | 16 | 2 | |||
| 3 | Шайба | 6402.12.65Г.019 | 32 | 32 | 3 | |||
| 4 | КІЛЬЦО | 9833.038-044-36-2-3 | 8 | 8 | 4 | |||
| 5 | Трубопровід | 318-02-72.00.310 | 2 | 2 | 5 | |||
| 6 | Кільце захисне | 13.71.80.642 | 4 | 4 | 6 | |||
| 7 | КІЛЬЦО | 9833.020-025-30-2-3 | 4 | 4 | 7 | |||
| 8 | Гідрозамок двосторонній | 13.71.80.680-10 | 2 | 2 | 8 | |||
| 9 | Штуцер | ЭО-3323.20.83.012 | 8 | 8 | 9 | |||
| 10 | КІЛЬЦО | 9833.018-022-25-2-3 | 8 | 8 | 10 | |||
| 11 | Болт | 7798.М12-8gх60.88.40Х.019 | 16 | 16 | 11 | |||
| 12 | Горіх | ЭО-3322Д.23.02.003 | 6 | 6 | 12 | |||
| 13 | Трубопровід | 314-02-71.00.610 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 314-02-71.00.600 | 1 | 1 | 14 | |||
| 15 | Скоба | ЭО-3322А.66.01.001 | 4 | 4 | 15 | |||
| 16 | Болт | 7798.М8-8gх30.58.019 | 1 | 1 | 16 | |||
| 17 | Шайба | 6402.8.65Г.019 | 3 | 3 | 17 | |||
| 18 | Трубопровід | 314-02-71.00.630 | 1 | 1 | 18 | |||
| 19 | Трубопровід | 314-02-71.00.660 | 1 | 1 | 19 | |||
| 20 | Клапан пневмогідравлічний | ЭО-3322Б.60.05.000 | 1 | 1 | 20 | |||
| 21 | Болт | 7798.М10-8gх20.58.019 | 3 | 3 | 21 | |||
| 22 | Шайба | 6402.10.65Г.019 | 14 | 14 | 22 | |||
| 23 | Болт | 7798.М8-8gх50.58.019 | 2 | 2 | 23 | |||
| 24 | Горіх | 5915.М8-7Н.5.019 | 2 | 2 | 24 | |||
| 25 | Гідроциліндр виносних опор | ЭО-3323А.71.82.000-01 | 2 | 2 | 25 | |||
| 25 | Гідроциліндр виносних опор | ЭО-3323А.71.82.000-11 | 2 | 2 | 25 | |||
| 26 | Гідрозамок двосторонній | 13.71.80.670-10 | 2 | 2 | 26 | |||
| 27 | РВД (Мх)- - У | [РВД 12-28(М22х1,5)-650-У] | 14 | 14 | 27 | |||
| 28 | Трубопровід | ЭО-3323.20.83.230 | 1 | 1 | 28 | |||
| 29 | Трубопровід | 08.20.70.060 | 1 | 1 | 29 | |||
| 30 | Трубопровід | 314-02-71.00.670 | 1 | 1 | 30 | |||
| 31 | Трубопровід | 314-02-71.00.680 | 1 | 1 | 31 | |||
| 32 | Трубопровід | 314-02-71.00.620 | 2 | 2 | 32 | |||
| 35 | Колектор центральний | 314-02-71.00.850 | 1 | 1 | 35 | |||
| 78 | Трубопровід | 312-04-71.00.310 | 2 | 2 | 78 |
