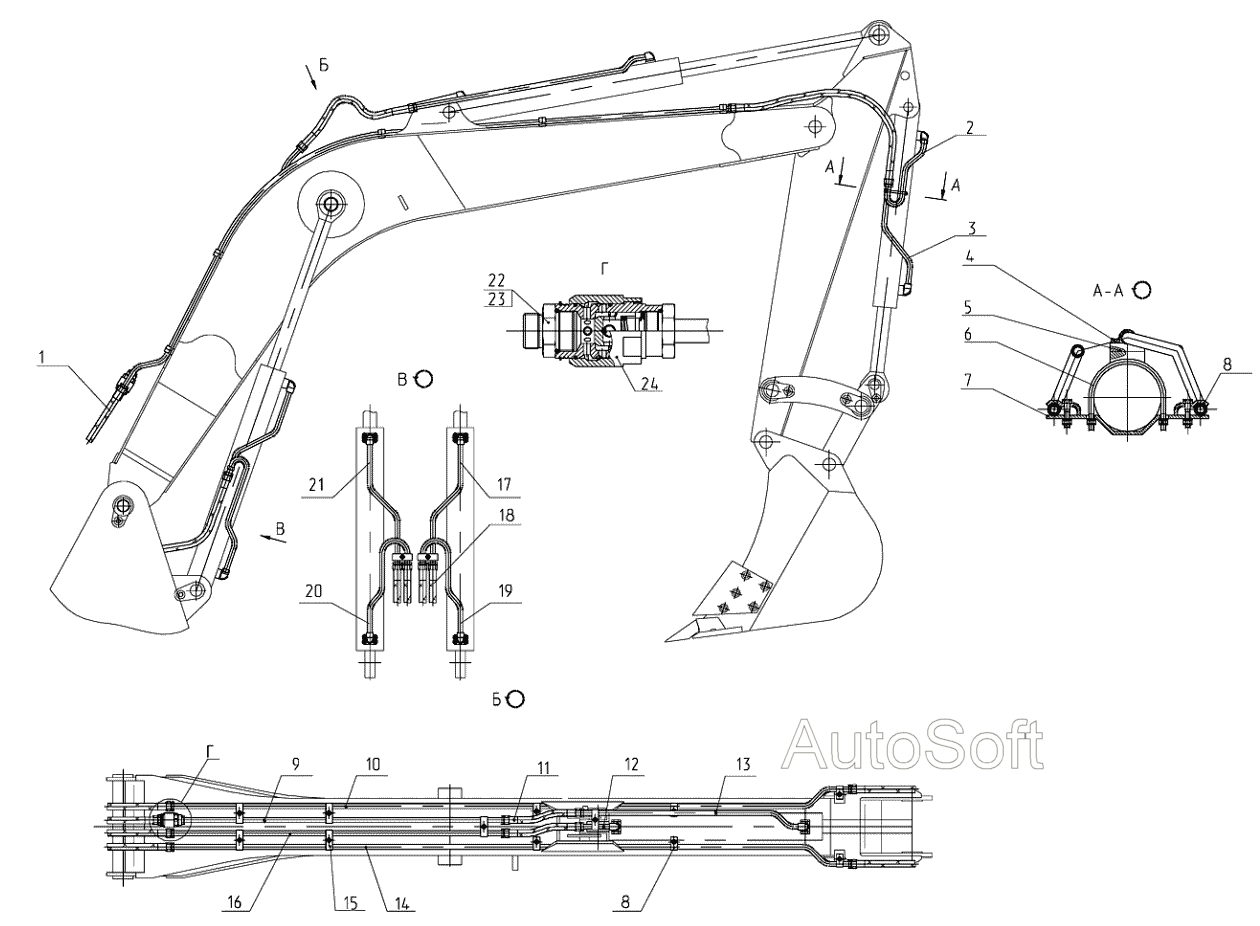

Трубопроводи робочого обладнання - - -
100%
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 20-33(М42х2)-1250-У]
Кількість на модель
6
№
1
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.100
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.41.07.070
Кількість на модель
1
№
3
Назва деталі
Болт
Заводський номер
7796.М12-8gх35.88.35Х.019
Кількість на модель
32
№
4
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
8
№
5
Назва деталі
Хомут
Заводський номер
314-02-23.80.001
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
314-02-23.80.002
Кількість на модель
1
№
7
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.005
Кількість на модель
8
№
8
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.030-10
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.010
Кількість на модель
1
№
10
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 20-33(М42х2)-650-У]
Кількість на модель
2
№
11
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.040
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.050
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.020
Кількість на модель
1
№
14
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.006
Кількість на модель
11
№
15
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.030
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.090
Кількість на модель
1
№
17
Назва деталі
РВД (Мх)- - У
Заводський номер
[РВД 20-33(М42х2)-850-У]
Кількість на модель
4
№
18
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.080
Кількість на модель
1
№
19
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.060
Кількість на модель
1
№
20
Назва деталі
Трубопровід
Заводський номер
314-02-23.80.070
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
312-04-28.81.001
Кількість на модель
1
№
22
Назва деталі
КІЛЬЦО
Заводський номер
9833.046-050-25-2-3
Кількість на модель
2
№
23
Назва деталі
Дросель зі зворотним гідроклапаном ТУ- - - -
Заводський номер
62900А
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | РВД (Мх)- - У | [РВД 20-33(М42х2)-1250-У] | 6 | 6 | 1 | |||
| 2 | Трубопровід | 314-02-23.80.100 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ЭО-3323А.41.07.070 | 1 | 1 | 3 | |||
| 4 | Болт | 7796.М12-8gх35.88.35Х.019 | 32 | 32 | 4 | |||
| 5 | КІЛЬЦО | 9833.038-044-36-2-3 | 8 | 8 | 5 | |||
| 6 | Хомут | 314-02-23.80.001 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 314-02-23.80.002 | 1 | 1 | 7 | |||
| 8 | Скоба | ЭО-3323.41.08.005 | 8 | 8 | 8 | |||
| 9 | Трубопровід | 314-02-23.80.030-10 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 314-02-23.80.010 | 1 | 1 | 10 | |||
| 11 | РВД (Мх)- - У | [РВД 20-33(М42х2)-650-У] | 2 | 2 | 11 | |||
| 12 | Трубопровід | 314-02-23.80.040 | 1 | 1 | 12 | |||
| 13 | Трубопровід | 314-02-23.80.050 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 314-02-23.80.020 | 1 | 1 | 14 | |||
| 15 | Скоба | ЭО-3323.41.08.006 | 11 | 11 | 15 | |||
| 16 | Трубопровід | 314-02-23.80.030 | 1 | 1 | 16 | |||
| 17 | Трубопровід | 314-02-23.80.090 | 1 | 1 | 17 | |||
| 18 | РВД (Мх)- - У | [РВД 20-33(М42х2)-850-У] | 4 | 4 | 18 | |||
| 19 | Трубопровід | 314-02-23.80.080 | 1 | 1 | 19 | |||
| 20 | Трубопровід | 314-02-23.80.060 | 1 | 1 | 20 | |||
| 21 | Трубопровід | 314-02-23.80.070 | 1 | 1 | 21 | |||
| 22 | Штуцер | 312-04-28.81.001 | 1 | 1 | 22 | |||
| 23 | КІЛЬЦО | 9833.046-050-25-2-3 | 2 | 2 | 23 | |||
| 24 | Дросель зі зворотним гідроклапаном ТУ- - - - | 62900А | 1 | 1 | 24 |
