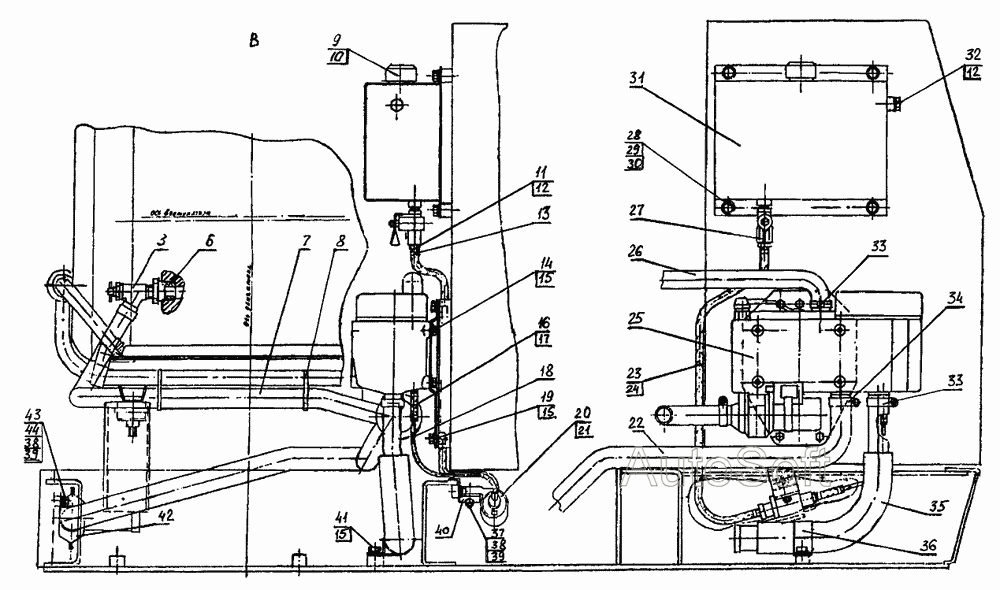

Встановлення підігрівача-
100%
Назва деталі
Кран OST- .VS-
Заводський номер
[Кран ОСТ37-001-240.ВС-11]
Кількість на модель
2
№
3
Назва деталі
Перехідник
Заводський номер
314-02-87.50.001
Кількість на модель
1
№
6
Назва деталі
Шланг водяний
Заводський номер
20.1673.80.00.03
Кількість на модель
1
№
7
Назва деталі
Хомутик
Заводський номер
Э302-1-1600-14
Кількість на модель
6
№
8
Назва деталі
Хомут х
Заводський номер
25.1801.02.00
Кількість на модель
6
№
8
Назва деталі
Кришка
Заводський номер
16.03.14.003
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
16.03.14.001
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
16.03.14.002
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
16.03.14.002-10
Кількість на модель
1
№
10
Назва деталі
Ніпель
Заводський номер
318-16-87.00.002
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
23358.14М3
Кількість на модель
2
№
12
Назва деталі
Хомути для паливних шлангів
Заводський номер
10.2063.01.10.98
Кількість на модель
4
№
13
Назва деталі
Болт
Заводський номер
7798.M8-8gx20.58.019
Кількість на модель
4
№
14
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
10
№
15
Назва деталі
Шланг паливний L= мм
Заводський номер
360.75.300
Кількість на модель
1
№
16
Назва деталі
Хомути для паливних шлангів
Заводський номер
10.2063.00.90.98
Кількість на модель
2
№
17
Назва деталі
Трубка х
Заводський номер
090.31.117
Кількість на модель
1
№
18
Назва деталі
Болт
Заводський номер
7798.M8-8gx25.58.019
Кількість на модель
5
№
19
Назва деталі
Дозувальний насос із вбудованим паливним фільтром
Заводський номер
25.1894.45.00.00
Кількість на модель
1
№
20
Назва деталі
Скоба кріплення дозувального насоса
Заводський номер
22.1000.50.06.00
Кількість на модель
1
№
21
Назва деталі
Гнучкий газовідвідний шланг діаметром мм
Заводський номер
25.1816.80.08.00
Кількість на модель
1
№
22
Назва деталі
Шланг паливний L= мм
Заводський номер
360.75.350
Кількість на модель
1
№
23
Назва деталі
Шланг паливний L= мм
Заводський номер
090.31.101
Кількість на модель
1
№
24
Назва деталі
Рідинний підігрівач із блоком керування, водяним насосом, кронштейном (В) мод.
Заводський номер
HYDRONIC 10
Кількість на модель
1
№
25
Назва деталі
Шланг водяний
Заводський номер
20.1673.80.00.01
Кількість на модель
1
№
26
Назва деталі
Кран OST-.PP
Заводський номер
[Кран ОСТ37.001-240.ПП6-1]
Кількість на модель
1
№
27
Назва деталі
Болт
Заводський номер
7798.M10-8gx20.58.019
Кількість на модель
5
№
28
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
5
№
29
Назва деталі
Шайба
Заводський номер
11371.С10.01.019
Кількість на модель
4
№
30
Назва деталі
Бачок паливний
Заводський номер
710-00-87.50.100
Кількість на модель
1
№
31
Назва деталі
Заглушка
Заводський номер
ЭО-3322А.24.01.014
Кількість на модель
1
№
32
Назва деталі
Хомути для водяних шлангів і глушника на вході
Заводський номер
10.2065.02.00.32
Кількість на модель
5
№
33
Назва деталі
Хомути для глушника
Заводський номер
152.10.061
Кількість на модель
3
№
34
Назва деталі
Глушник на вході
Заводський номер
25.1786.80.02.00
Кількість на модель
1
№
35
Назва деталі
Скоба
Заводський номер
225-10-87.25.010
Кількість на модель
1
№
36
Назва деталі
Болт
Заводський номер
7798.M6-8gx25.58.019
Кількість на модель
1
№
37
Назва деталі
Шайба
Заводський номер
6402.6.65Г.019
Кількість на модель
3
№
38
Назва деталі
Шайба
Заводський номер
11371.С6.01.019
Кількість на модель
3
№
39
Назва деталі
Кронштейн
Заводський номер
314-02-87.60.001
Кількість на модель
1
№
40
Назва деталі
Глушник
Заводський номер
25.1806.80.01.00
Кількість на модель
1
№
42
Назва деталі
Хомут
Заводський номер
152.10.049
Кількість на модель
2
№
43
Назва деталі
Болт
Заводський номер
7798.M6-8gx20.58.019
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Кран OST- .VS- | [Кран ОСТ37-001-240.ВС-11] | 2 | 2 | 3 | |||
| 6 | Перехідник | 314-02-87.50.001 | 1 | 1 | 6 | |||
| 7 | Шланг водяний | 20.1673.80.00.03 | 1 | 1 | 7 | |||
| 8 | Хомутик | Э302-1-1600-14 | 6 | 6 | 8 | |||
| 8 | Хомут х | 25.1801.02.00 | 6 | 6 | 8 | |||
| 9 | Кришка | 16.03.14.003 | 1 | 1 | 9 | |||
| 9 | Кришка | 16.03.14.001 | 1 | 1 | 9 | |||
| 10 | Прокладка | 16.03.14.002 | 1 | 1 | 10 | |||
| 10 | Прокладка | 16.03.14.002-10 | 1 | 1 | 10 | |||
| 11 | Ніпель | 318-16-87.00.002 | 1 | 1 | 11 | |||
| 12 | Прокладка | 23358.14М3 | 2 | 2 | 12 | |||
| 13 | Хомути для паливних шлангів | 10.2063.01.10.98 | 4 | 4 | 13 | |||
| 14 | Болт | 7798.M8-8gx20.58.019 | 4 | 4 | 14 | |||
| 15 | Шайба | 6402.8.65Г.019 | 10 | 10 | 15 | |||
| 16 | Шланг паливний L= мм | 360.75.300 | 1 | 1 | 16 | |||
| 17 | Хомути для паливних шлангів | 10.2063.00.90.98 | 2 | 2 | 17 | |||
| 18 | Трубка х | 090.31.117 | 1 | 1 | 18 | |||
| 19 | Болт | 7798.M8-8gx25.58.019 | 5 | 5 | 19 | |||
| 20 | Дозувальний насос із вбудованим паливним фільтром | 25.1894.45.00.00 | 1 | 1 | 20 | |||
| 21 | Скоба кріплення дозувального насоса | 22.1000.50.06.00 | 1 | 1 | 21 | |||
| 22 | Гнучкий газовідвідний шланг діаметром мм | 25.1816.80.08.00 | 1 | 1 | 22 | |||
| 23 | Шланг паливний L= мм | 360.75.350 | 1 | 1 | 23 | |||
| 24 | Шланг паливний L= мм | 090.31.101 | 1 | 1 | 24 | |||
| 25 | Рідинний підігрівач із блоком керування, водяним насосом, кронштейном (В) мод. | HYDRONIC 10 | 1 | 1 | 25 | |||
| 26 | Шланг водяний | 20.1673.80.00.01 | 1 | 1 | 26 | |||
| 27 | Кран OST-.PP | [Кран ОСТ37.001-240.ПП6-1] | 1 | 1 | 27 | |||
| 28 | Болт | 7798.M10-8gx20.58.019 | 5 | 5 | 28 | |||
| 29 | Шайба | 6402.10.65Г.019 | 5 | 5 | 29 | |||
| 30 | Шайба | 11371.С10.01.019 | 4 | 4 | 30 | |||
| 31 | Бачок паливний | 710-00-87.50.100 | 1 | 1 | 31 | |||
| 32 | Заглушка | ЭО-3322А.24.01.014 | 1 | 1 | 32 | |||
| 33 | Хомути для водяних шлангів і глушника на вході | 10.2065.02.00.32 | 5 | 5 | 33 | |||
| 34 | Хомути для глушника | 152.10.061 | 3 | 3 | 34 | |||
| 35 | Глушник на вході | 25.1786.80.02.00 | 1 | 1 | 35 | |||
| 36 | Скоба | 225-10-87.25.010 | 1 | 1 | 36 | |||
| 37 | Болт | 7798.M6-8gx25.58.019 | 1 | 1 | 37 | |||
| 38 | Шайба | 6402.6.65Г.019 | 3 | 3 | 38 | |||
| 39 | Шайба | 11371.С6.01.019 | 3 | 3 | 39 | |||
| 40 | Кронштейн | 314-02-87.60.001 | 1 | 1 | 40 | |||
| 42 | Глушник | 25.1806.80.01.00 | 1 | 1 | 42 | |||
| 43 | Хомут | 152.10.049 | 2 | 2 | 43 | |||
| 44 | Болт | 7798.M6-8gx20.58.019 | 2 | 2 | 44 |
