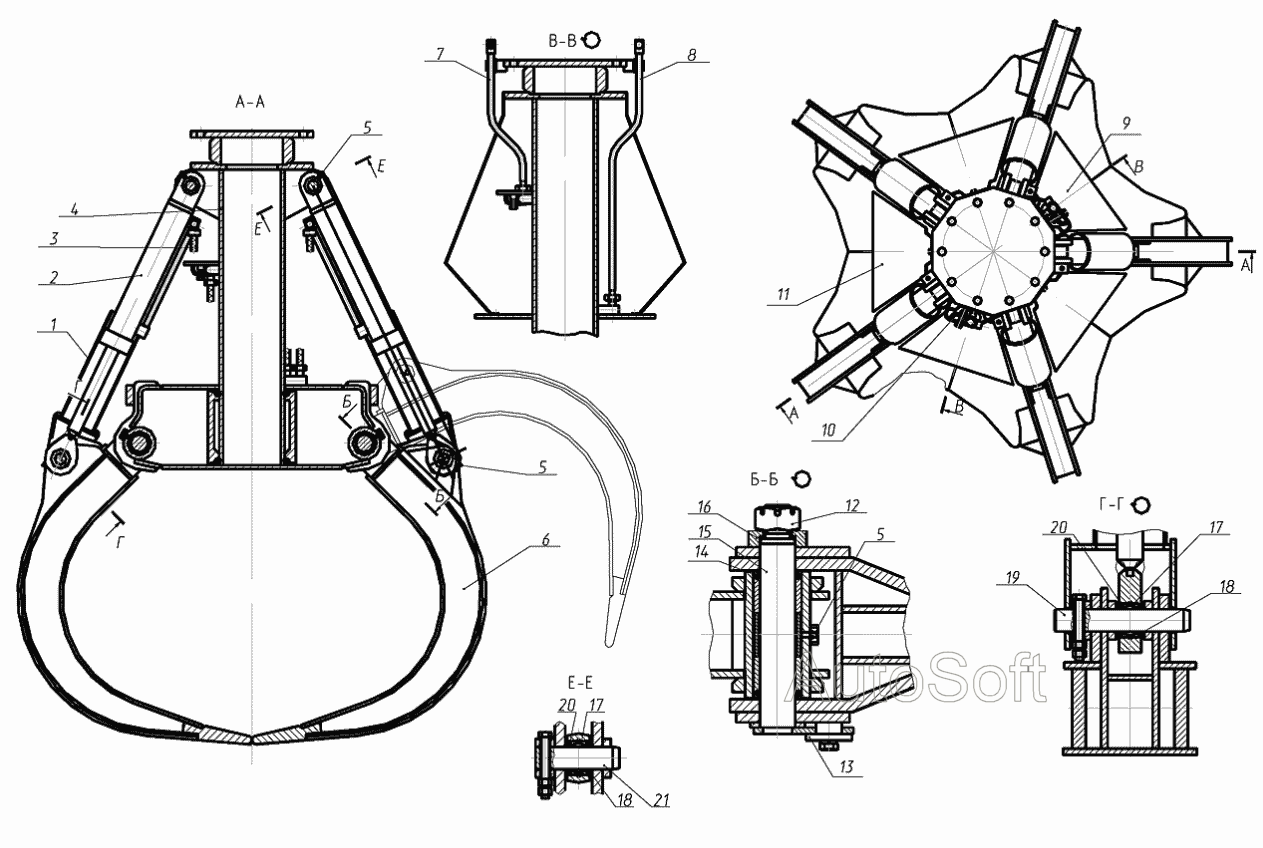

Металоконструкція грейфера ГП - - -
100%
Назва деталі
Кожух
Заводський номер
313-00-40.30.080
Кількість на модель
5
№
1
Назва деталі
Гідроциліндр
Заводський номер
060-40-03.00.000
Кількість на модель
5
№
2
Назва деталі
РВД (Мх)- - У
Заводський номер
РВД 12-28(М22х1,5)-650-У
Кількість на модель
10
№
3
Назва деталі
Рамка
Заводський номер
313-00-40.30.090
Кількість на модель
1
№
4
Назва деталі
Маслянка
Заводський номер
19853.1.3.Ц6хр
Кількість на модель
15
№
5
Назва деталі
Щелепа
Заводський номер
313-00-40.30.200
Кількість на модель
5
№
6
Назва деталі
Трубопровід
Заводський номер
313-00-40.30.030
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
313-00-40.30.040
Кількість на модель
1
№
8
Назва деталі
Кожух
Заводський номер
313-00-40.10.005-01
Кількість на модель
2
№
9
Назва деталі
Скоба
Заводський номер
ЭО-3323.41.08.005
Кількість на модель
2
№
10
Назва деталі
Кожух
Заводський номер
313-00-40.10.005
Кількість на модель
3
№
11
Назва деталі
Горіх
Заводський номер
Э302-4-0200-04
Кількість на модель
5
№
12
Назва деталі
Упорна шайба
Заводський номер
ЭО-3322А.02.00.010
Кількість на модель
5
№
13
Назва деталі
Шнур С ГОСТ (D=, L=мм)
Заводський номер
ГОСТ6467-79
Кількість на модель
10
№
14
Назва деталі
Великий палець у зборі
Заводський номер
313-00-40.30.070
Кількість на модель
5
№
15
Назва деталі
Шайба
Заводський номер
313-00-40.30.004
Кількість на модель
5
№
16
Назва деталі
Підшипник сферичний
Заводський номер
313-00-40.30.010
Кількість на модель
10
№
17
Назва деталі
Болт
Заводський номер
7798.ВМ20-8gх100.10.9.40Х.019
Кількість на модель
10
№
17
Назва деталі
КІЛЬЦО
Заводський номер
313-00-40.30.007
Кількість на модель
20
№
18
Назва деталі
Палец
Заводський номер
313-00-40.30.008
Кількість на модель
5
№
19
Назва деталі
КІЛЬЦО
Заводський номер
13940.B55
Кількість на модель
15
№
20
Назва деталі
Палец
Заводський номер
313-00-40.30.009
Кількість на модель
5
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух | 313-00-40.30.080 | 5 | 5 | 1 | |||
| 2 | Гідроциліндр | 060-40-03.00.000 | 5 | 5 | 2 | |||
| 3 | РВД (Мх)- - У | РВД 12-28(М22х1,5)-650-У | 10 | 10 | 3 | |||
| 4 | Рамка | 313-00-40.30.090 | 1 | 1 | 4 | |||
| 5 | Маслянка | 19853.1.3.Ц6хр | 15 | 15 | 5 | |||
| 6 | Щелепа | 313-00-40.30.200 | 5 | 5 | 6 | |||
| 7 | Трубопровід | 313-00-40.30.030 | 1 | 1 | 7 | |||
| 8 | Трубопровід | 313-00-40.30.040 | 1 | 1 | 8 | |||
| 9 | Кожух | 313-00-40.10.005-01 | 2 | 2 | 9 | |||
| 10 | Скоба | ЭО-3323.41.08.005 | 2 | 2 | 10 | |||
| 11 | Кожух | 313-00-40.10.005 | 3 | 3 | 11 | |||
| 12 | Горіх | Э302-4-0200-04 | 5 | 5 | 12 | |||
| 13 | Упорна шайба | ЭО-3322А.02.00.010 | 5 | 5 | 13 | |||
| 14 | Шнур С ГОСТ (D=, L=мм) | ГОСТ6467-79 | 10 | 10 | 14 | |||
| 15 | Великий палець у зборі | 313-00-40.30.070 | 5 | 5 | 15 | |||
| 16 | Шайба | 313-00-40.30.004 | 5 | 5 | 16 | |||
| 17 | Підшипник сферичний | 313-00-40.30.010 | 10 | 10 | 17 | |||
| 17 | Болт | 7798.ВМ20-8gх100.10.9.40Х.019 | 10 | 10 | 17 | |||
| 18 | КІЛЬЦО | 313-00-40.30.007 | 20 | 20 | 18 | |||
| 19 | Палец | 313-00-40.30.008 | 5 | 5 | 19 | |||
| 20 | КІЛЬЦО | 13940.B55 | 15 | 15 | 20 | |||
| 21 | Палец | 313-00-40.30.009 | 5 | 5 | 21 |
