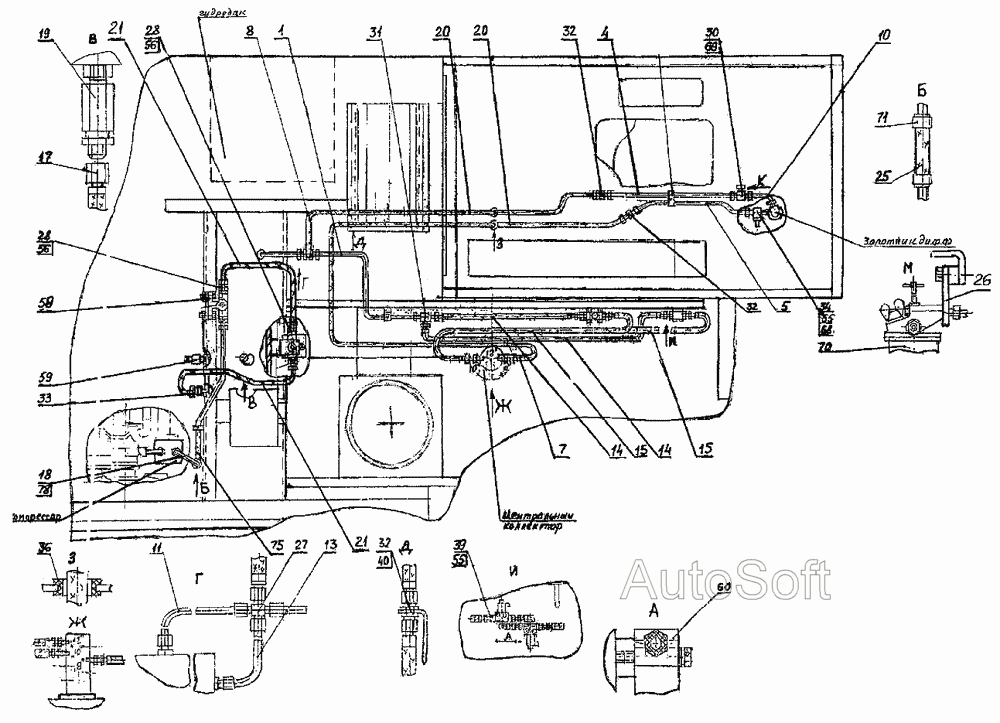

Пневмоуправління на поворотній платформі-
100%
Назва деталі
Трубопровід
Заводський номер
318-40-81.10.010
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
318-40-81.00.010
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
318-40-81.00.020
Кількість на модель
1
№
5
Назва деталі
Шланг
Заводський номер
318-40-81.00.090
Кількість на модель
1
№
7
Назва деталі
Шланг
Заводський номер
318-40-81.00.120
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
312-04-81.10.030
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
314-02-81.00.010
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
314-02-81.00.140
Кількість на модель
1
№
13
Назва деталі
Шланг
Заводський номер
314-02-81.00.180
Кількість на модель
2
№
14
Назва деталі
Шланг
Заводський номер
314-02-81.00.190
Кількість на модель
2
№
15
Назва деталі
Шланг для накачування шин
Заводський номер
318-16-81.00.050
Кількість на модель
1
№
17
Назва деталі
Трубопровід
Заводський номер
13.01.91.110
Кількість на модель
1
№
18
Назва деталі
Повітряний кран
Заводський номер
13.01.91.250
Кількість на модель
1
№
19
Назва деталі
Шланг
Заводський номер
ЭО-3323А.07.31.280
Кількість на модель
2
№
20
Назва деталі
Шланг
Заводський номер
314-02-81.10.030
Кількість на модель
2
№
21
Назва деталі
Рукав х, В ГОСТ L=+/- мм
Заводський номер
312-04-81.10.001
Кількість на модель
1
№
25
Назва деталі
Планка
Заводський номер
314-02-81.10.001
Кількість на модель
1
№
26
Назва деталі
Хрестовина
Заводський номер
ЭО-3323А.07.21.003
Кількість на модель
1
№
27
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.66.01.005
Кількість на модель
4
№
28
Назва деталі
Трійник
Заводський номер
ЭО-3322А.23.03.006
Кількість на модель
1
№
30
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
1
№
31
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.005
Кількість на модель
4
№
32
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.03.002
Кількість на модель
1
№
33
Назва деталі
Трійник
Заводський номер
005-04-81.10.001
Кількість на модель
1
№
34
Назва деталі
Втулка запобіжна
Заводський номер
Э302-1-1200-41
Кількість на модель
2
№
36
Назва деталі
Штуцер
Заводський номер
ЭО-3322Б.11.07.015
Кількість на модель
4
№
39
Назва деталі
Горіх
Заводський номер
6316А.21.20.002
Кількість на модель
2
№
40
Назва деталі
Прокладка
Заводський номер
23358.12М3
Кількість на модель
5
№
55
Назва деталі
Прокладка
Заводський номер
23358.22М3
Кількість на модель
4
№
56
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
1
№
58
Назва деталі
Зливний кран OST.PS-
Заводський номер
[Кран сливной ОСТ37.001.240.ПС-7]
Кількість на модель
1
№
59
Назва деталі
Клапан електромагнітний КЕМ ТУ-
Заводський номер
[Клапан электромагнитный КЭМ16-12 ТУ3742-001-40650996-01]
Кількість на модель
2
№
60
Назва деталі
Датчик
Заводський номер
28023829
Кількість на модель
1
№
68
Назва деталі
Датчик
Заводський номер
183829
Кількість на модель
1
№
69
Назва деталі
Захист від замерзання
Заводський номер
100-3536010
Кількість на модель
1
№
70
Назва деталі
Хомут
Заводський номер
13-22
Кількість на модель
2
№
71
Назва деталі
Трубопровід
Заводський номер
314-02-81.00.100
Кількість на модель
1
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 318-40-81.10.010 | 1 | 1 | 1 | |||
| 4 | Трубопровід | 318-40-81.00.010 | 1 | 1 | 4 | |||
| 5 | Трубопровід | 318-40-81.00.020 | 1 | 1 | 5 | |||
| 7 | Шланг | 318-40-81.00.090 | 1 | 1 | 7 | |||
| 8 | Шланг | 318-40-81.00.120 | 1 | 1 | 8 | |||
| 10 | Трубопровід | 312-04-81.10.030 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 314-02-81.00.010 | 1 | 1 | 11 | |||
| 13 | Трубопровід | 314-02-81.00.140 | 1 | 1 | 13 | |||
| 14 | Шланг | 314-02-81.00.180 | 2 | 2 | 14 | |||
| 15 | Шланг | 314-02-81.00.190 | 2 | 2 | 15 | |||
| 17 | Шланг для накачування шин | 318-16-81.00.050 | 1 | 1 | 17 | |||
| 18 | Трубопровід | 13.01.91.110 | 1 | 1 | 18 | |||
| 19 | Повітряний кран | 13.01.91.250 | 1 | 1 | 19 | |||
| 20 | Шланг | ЭО-3323А.07.31.280 | 2 | 2 | 20 | |||
| 21 | Шланг | 314-02-81.10.030 | 2 | 2 | 21 | |||
| 25 | Рукав х, В ГОСТ L=+/- мм | 312-04-81.10.001 | 1 | 1 | 25 | |||
| 26 | Планка | 314-02-81.10.001 | 1 | 1 | 26 | |||
| 27 | Хрестовина | ЭО-3323А.07.21.003 | 1 | 1 | 27 | |||
| 28 | Штуцер | ЭО-3322А.66.01.005 | 4 | 4 | 28 | |||
| 30 | Трійник | ЭО-3322А.23.03.006 | 1 | 1 | 30 | |||
| 31 | Трійник | ЭО-3322А.24.01.004 | 1 | 1 | 31 | |||
| 32 | Штуцер | ЭО-3322А.24.01.005 | 4 | 4 | 32 | |||
| 33 | Штуцер | ЭО-3322А.23.03.002 | 1 | 1 | 33 | |||
| 34 | Трійник | 005-04-81.10.001 | 1 | 1 | 34 | |||
| 36 | Втулка запобіжна | Э302-1-1200-41 | 2 | 2 | 36 | |||
| 39 | Штуцер | ЭО-3322Б.11.07.015 | 4 | 4 | 39 | |||
| 40 | Горіх | 6316А.21.20.002 | 2 | 2 | 40 | |||
| 55 | Прокладка | 23358.12М3 | 5 | 5 | 55 | |||
| 56 | Прокладка | 23358.22М3 | 4 | 4 | 56 | |||
| 58 | Регулятор тиску | 100-3512010 | 1 | 1 | 58 | |||
| 59 | Зливний кран OST.PS- | [Кран сливной ОСТ37.001.240.ПС-7] | 1 | 1 | 59 | |||
| 60 | Клапан електромагнітний КЕМ ТУ- | [Клапан электромагнитный КЭМ16-12 ТУ3742-001-40650996-01] | 2 | 2 | 60 | |||
| 68 | Датчик | 28023829 | 1 | 1 | 68 | |||
| 69 | Датчик | 183829 | 1 | 1 | 69 | |||
| 70 | Захист від замерзання | 100-3536010 | 1 | 1 | 70 | |||
| 71 | Хомут | 13-22 | 2 | 2 | 71 | |||
| 75 | Трубопровід | 314-02-81.00.100 | 1 | 1 | 75 |
