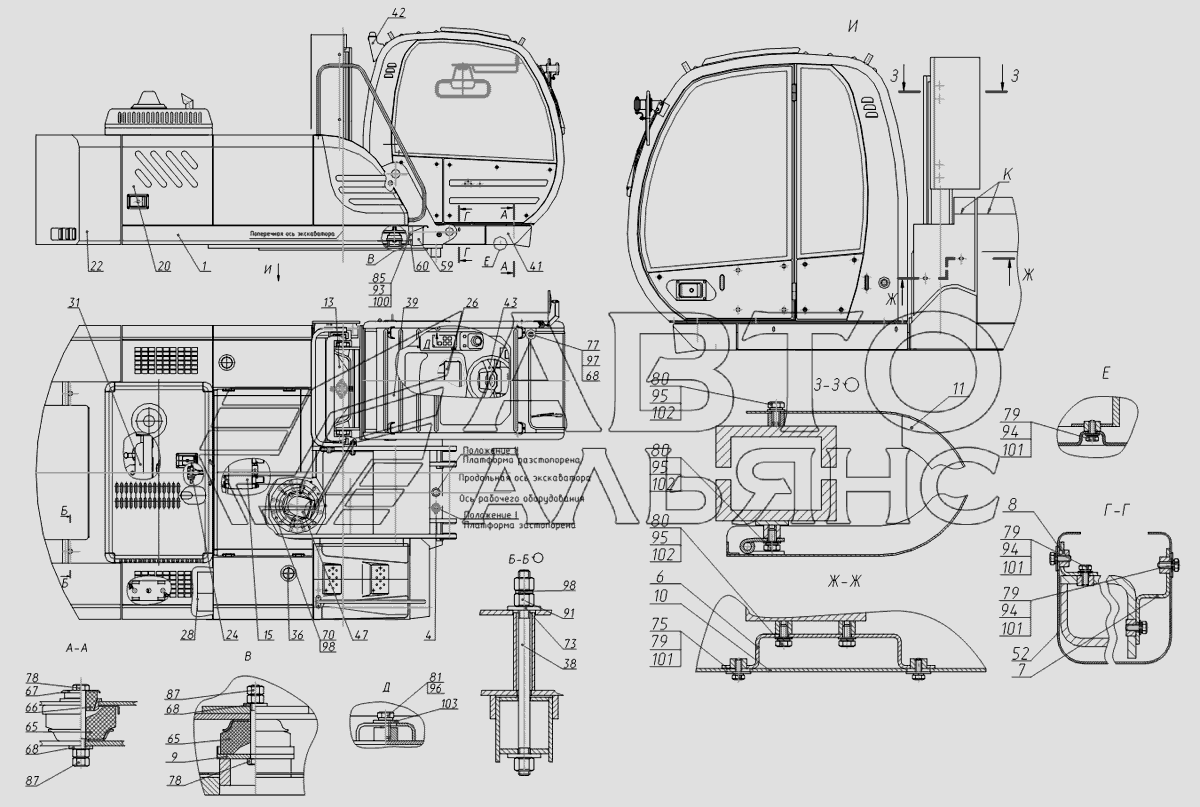

Платформа поворотна з механізмами
100%
Назва деталі
Платформа поворотна
Заводський номер
318-40-01.00.000-20
Кількість на модель
1
№
1
Назва деталі
Стопор
Заводський номер
318-40-05.00.000
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
318-40-20.00.090
Кількість на модель
1
№
6
Назва деталі
Кронштейн
Заводський номер
318-40-20.00.110
Кількість на модель
2
№
7
Назва деталі
Куточок
Заводський номер
318-40-20.00.120
Кількість на модель
2
№
8
Назва деталі
Опора
Заводський номер
318-40-20.00.130
Кількість на модель
2
№
9
Назва деталі
Кожух
Заводський номер
318-40-20.00.140-20
Кількість на модель
1
№
10
Назва деталі
Верхній кожух
Заводський номер
318-40-20.00.150
Кількість на модель
1
№
11
Назва деталі
Підйомний механізм
Заводський номер
318-40-31.00.000
Кількість на модель
1
№
13
Назва деталі
Гідрообладнання на поворотній платформі
Заводський номер
318-40-80.00.000-60
Кількість на модель
1
№
15
Назва деталі
Капот
Заводський номер
314-20-10.10.000
Кількість на модель
1
№
20
Назва деталі
Противагу
Заводський номер
318-20-20.15.000-40
Кількість на модель
1
№
22
Назва деталі
Пневмоуправління на поворотній платформі
Заводський номер
318-40-81.10.000
Кількість на модель
1
№
24
Назва деталі
Встановлення обігрівача
Заводський номер
318-40-87.18.000
Кількість на модель
1
№
26
Назва деталі
Встановлення підігрівача
Заводський номер
318-40-87.60.000
Кількість на модель
1
№
28
Назва деталі
установка силова
Заводський номер
314-02-03.00.000-45
Кількість на модель
1
№
31
Назва деталі
Встановлення паливного бака
Заводський номер
314-20-06.10.000
Кількість на модель
1
№
36
Назва деталі
Болт
Заводський номер
314-02-20.00.030
Кількість на модель
4
№
38
Назва деталі
Каюта
Заводський номер
312-20-02.00.000-10
Кількість на модель
1
№
39
Назва деталі
Блок фари лівий
Заводський номер
312-20-06.10.000
Кількість на модель
1
№
41
Назва деталі
Встановлення кронштейна номерного знака
Заводський номер
314-20-20.00.100
Кількість на модель
1
№
42
Назва деталі
Керування екскаватором
Заводський номер
312-20-86.90.000-30
Кількість на модель
1
№
43
Назва деталі
Механізм повороту
Заводський номер
225-18-07.00.000
Кількість на модель
1
№
47
Назва деталі
Механізм повороту
Заводський номер
225-10-07.00.000-18
Кількість на модель
№
47
Назва деталі
Механізм повороту
Заводський номер
225-01-07.00.000-18
Кількість на модель
№
47
Назва деталі
Кожух
Заводський номер
318-40-20.00.001
Кількість на модель
1
№
52
Назва деталі
Блок фари правий
Заводський номер
314-20-20.00.003
Кількість на модель
1
№
59
Назва деталі
Капюшон.
Заводський номер
314-20-20.00.004
Кількість на модель
1
№
60
Назва деталі
Амортизатор
Заводський номер
005-04-04.00.007
Кількість на модель
6
№
65
Назва деталі
Амортизатор
Заводський номер
005-04-04.00.008
Кількість на модель
4
№
66
Назва деталі
Кришка
Заводський номер
005-04-04.00.009
Кількість на модель
4
№
67
Назва деталі
Шайба
Заводський номер
005-04-04.00.010
Кількість на модель
10
№
68
Назва деталі
Болт
Заводський номер
225-00-20.00.001
Кількість на модель
12
№
70
Назва деталі
Шайба
Заводський номер
314-02-20.00.002
Кількість на модель
8
№
73
Назва деталі
Шайба
Заводський номер
ЭО-3323.04.04.018
Кількість на модель
8
№
75
Назва деталі
гвинт
Заводський номер
М16-6gх35.58.016
Кількість на модель
4
№
77
Назва деталі
Болт
Заводський номер
М16-6gх125.109.40Х.016
Кількість на модель
6
№
78
Назва деталі
Болт
Заводський номер
М8-6gх20.58.016
Кількість на модель
17
№
79
Назва деталі
Болт
Заводський номер
М10-6gх20.58.016
Кількість на модель
8
№
80
Назва деталі
Болт
Заводський номер
М12-6gх30.58.016
Кількість на модель
2
№
81
Назва деталі
Гвинт
Заводський номер
ВМ6-6gx14.58.016
Кількість на модель
6
№
85
Назва деталі
Горіх
Заводський номер
М16-6Н.5.016
Кількість на модель
12
№
87
Назва деталі
Горіх
Заводський номер
М24-6Н.10.40Х.016
Кількість на модель
8
№
91
Назва деталі
Диск 6.65G.016
Заводський номер
6.65Г.016
Кількість на модель
6
№
93
Назва деталі
Шайба 8.65Г.016 ГОСТ
Заводський номер
8.65Г.016
Кількість на модель
17
№
94
Назва деталі
Шайба
Заводський номер
10.65Г.016
Кількість на модель
8
№
95
Назва деталі
Шайба
Заводський номер
12.65Г.016
Кількість на модель
2
№
96
Назва деталі
Шайба
Заводський номер
16.65Г.016
Кількість на модель
4
№
97
Назва деталі
Шайба
Заводський номер
24.65Г.016
Кількість на модель
16
№
98
Назва деталі
Шайба
Заводський номер
С6.01.08кп.019
Кількість на модель
4
№
100
Назва деталі
Шайба
Заводський номер
С8.01.08кп.019
Кількість на модель
15
№
101
Назва деталі
Диск
Заводський номер
С10.01.08кп.019
Кількість на модель
6
№
102
Назва деталі
Шайба
Заводський номер
С12.01.08кп.019
Кількість на модель
2
№
103
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа поворотна | 318-40-01.00.000-20 | 1 | 1 | 1 | |||
| 4 | Стопор | 318-40-05.00.000 | 1 | 1 | 4 | |||
| 6 | Кронштейн | 318-40-20.00.090 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 318-40-20.00.110 | 2 | 2 | 7 | |||
| 8 | Куточок | 318-40-20.00.120 | 2 | 2 | 8 | |||
| 9 | Опора | 318-40-20.00.130 | 2 | 2 | 9 | |||
| 10 | Кожух | 318-40-20.00.140-20 | 1 | 1 | 10 | |||
| 11 | Верхній кожух | 318-40-20.00.150 | 1 | 1 | 11 | |||
| 13 | Підйомний механізм | 318-40-31.00.000 | 1 | 1 | 13 | |||
| 15 | Гідрообладнання на поворотній платформі | 318-40-80.00.000-60 | 1 | 1 | 15 | |||
| 20 | Капот | 314-20-10.10.000 | 1 | 1 | 20 | |||
| 22 | Противагу | 318-20-20.15.000-40 | 1 | 1 | 22 | |||
| 24 | Пневмоуправління на поворотній платформі | 318-40-81.10.000 | 1 | 1 | 24 | |||
| 26 | Встановлення обігрівача | 318-40-87.18.000 | 1 | 1 | 26 | |||
| 28 | Встановлення підігрівача | 318-40-87.60.000 | 1 | 1 | 28 | |||
| 31 | установка силова | 314-02-03.00.000-45 | 1 | 1 | 31 | |||
| 36 | Встановлення паливного бака | 314-20-06.10.000 | 1 | 1 | 36 | |||
| 38 | Болт | 314-02-20.00.030 | 4 | 4 | 38 | |||
| 39 | Каюта | 312-20-02.00.000-10 | 1 | 1 | 39 | |||
| 41 | Блок фари лівий | 312-20-06.10.000 | 1 | 1 | 41 | |||
| 42 | Встановлення кронштейна номерного знака | 314-20-20.00.100 | 1 | 1 | 42 | |||
| 43 | Керування екскаватором | 312-20-86.90.000-30 | 1 | 1 | 43 | |||
| 47 | Механізм повороту | 225-18-07.00.000 | 1 | 1 | 47 | |||
| 47 | Механізм повороту | 225-10-07.00.000-18 | 47 | |||||
| 47 | Механізм повороту | 225-01-07.00.000-18 | 47 | |||||
| 52 | Кожух | 318-40-20.00.001 | 1 | 1 | 52 | |||
| 59 | Блок фари правий | 314-20-20.00.003 | 1 | 1 | 59 | |||
| 60 | Капюшон. | 314-20-20.00.004 | 1 | 1 | 60 | |||
| 65 | Амортизатор | 005-04-04.00.007 | 6 | 6 | 65 | |||
| 66 | Амортизатор | 005-04-04.00.008 | 4 | 4 | 66 | |||
| 67 | Кришка | 005-04-04.00.009 | 4 | 4 | 67 | |||
| 68 | Шайба | 005-04-04.00.010 | 10 | 10 | 68 | |||
| 70 | Болт | 225-00-20.00.001 | 12 | 12 | 70 | |||
| 73 | Шайба | 314-02-20.00.002 | 8 | 8 | 73 | |||
| 75 | Шайба | ЭО-3323.04.04.018 | 8 | 8 | 75 | |||
| 77 | гвинт | М16-6gх35.58.016 | 4 | 4 | 77 | |||
| 78 | Болт | М16-6gх125.109.40Х.016 | 6 | 6 | 78 | |||
| 79 | Болт | М8-6gх20.58.016 | 17 | 17 | 79 | |||
| 80 | Болт | М10-6gх20.58.016 | 8 | 8 | 80 | |||
| 81 | Болт | М12-6gх30.58.016 | 2 | 2 | 81 | |||
| 85 | Гвинт | ВМ6-6gx14.58.016 | 6 | 6 | 85 | |||
| 87 | Горіх | М16-6Н.5.016 | 12 | 12 | 87 | |||
| 91 | Горіх | М24-6Н.10.40Х.016 | 8 | 8 | 91 | |||
| 93 | Диск 6.65G.016 | 6.65Г.016 | 6 | 6 | 93 | |||
| 94 | Шайба 8.65Г.016 ГОСТ | 8.65Г.016 | 17 | 17 | 94 | |||
| 95 | Шайба | 10.65Г.016 | 8 | 8 | 95 | |||
| 96 | Шайба | 12.65Г.016 | 2 | 2 | 96 | |||
| 97 | Шайба | 16.65Г.016 | 4 | 4 | 97 | |||
| 98 | Шайба | 24.65Г.016 | 16 | 16 | 98 | |||
| 100 | Шайба | С6.01.08кп.019 | 4 | 4 | 100 | |||
| 101 | Шайба | С8.01.08кп.019 | 15 | 15 | 101 | |||
| 102 | Диск | С10.01.08кп.019 | 6 | 6 | 102 | |||
| 103 | Шайба | С12.01.08кп.019 | 2 | 2 | 103 |
