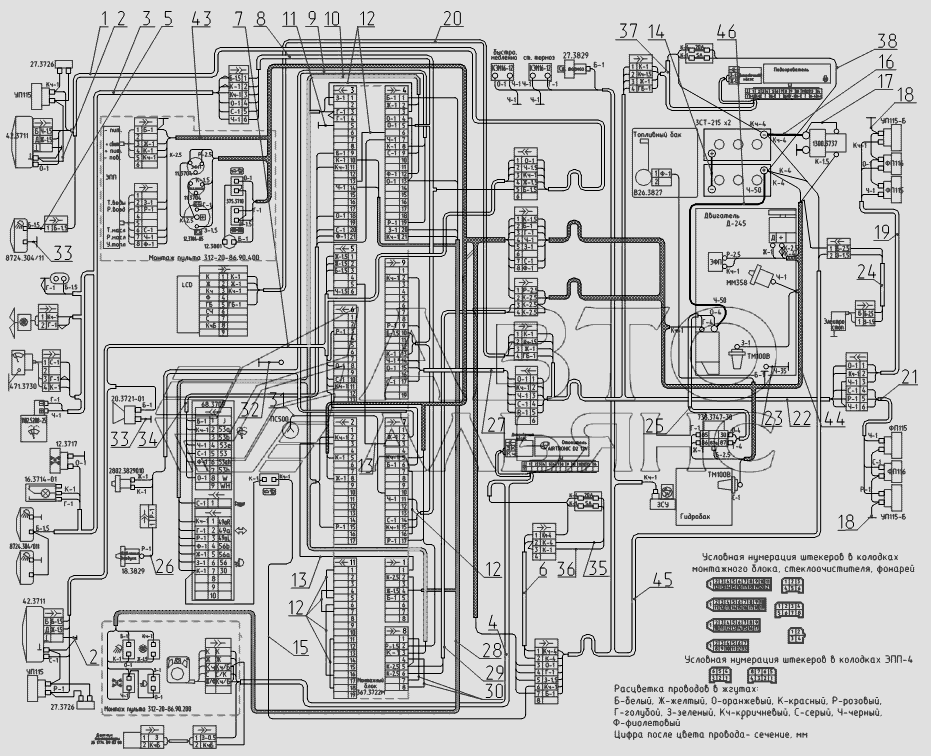

Схема електрична з'єднань
100%
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.300
Кількість на модель
1
№
1
Назва деталі
Жгут проводов
Заводський номер
314-20-88.27.020
Кількість на модель
2
№
2
Назва деталі
Жгут проводов
Заводський номер
312-20-88.20.020
Кількість на модель
1
№
3
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.220
Кількість на модель
1
№
4
Назва деталі
Провід стріли
Заводський номер
318-40-88.05.050
Кількість на модель
1
№
5
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.150
Кількість на модель
1
№
6
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.020
Кількість на модель
1
№
7
Назва деталі
Жгут проводов
Заводський номер
312-20-88.20.070-10
Кількість на модель
1
№
8
Назва деталі
Жгут проводов
Заводський номер
314-02-88.01.100
Кількість на модель
1
№
9
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.010
Кількість на модель
1
№
10
Назва деталі
Провід
Заводський номер
312-20-88.20.050
Кількість на модель
1
№
11
Назва деталі
Провід
Заводський номер
312-20-88.20.060
Кількість на модель
7
№
12
Назва деталі
Провід
Заводський номер
312-20-88.20.090
Кількість на модель
2
№
13
Назва деталі
Провід
Заводський номер
312-20-88.20.280
Кількість на модель
1
№
14
Назва деталі
Провід
Заводський номер
318-40-88.05.100
Кількість на модель
1
№
15
Назва деталі
Провід
Заводський номер
314-20-88.27.110
Кількість на модель
1
№
16
Назва деталі
Провід
Заводський номер
314-02-88.01.020
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
КС-3372.80.230
Кількість на модель
2
№
18
Назва деталі
Жгут проводов
Заводський номер
314-02-88.01.230
Кількість на модель
1
№
19
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.290
Кількість на модель
1
№
20
Назва деталі
Жгут проводов
Заводський номер
314-02-88.01.090
Кількість на модель
1
№
21
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.320
Кількість на модель
1
№
22
Назва деталі
Провід
Заводський номер
312-20-88.20.290
Кількість на модель
1
№
23
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.170
Кількість на модель
1
№
24
Назва деталі
Жгут проводов
Заводський номер
312-20-88.20.130
Кількість на модель
1
№
25
Назва деталі
Провід
Заводський номер
314-20-88.27.150
Кількість на модель
1
№
26
Назва деталі
Жгут проводов
Заводський номер
314-02-88.01.120
Кількість на модель
1
№
27
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.260
Кількість на модель
1
№
28
Назва деталі
Жгут проводов
Заводський номер
314-02-88.01.160
Кількість на модель
1
№
29
Назва деталі
Провід
Заводський номер
312-20-88.20.160
Кількість на модель
2
№
30
Назва деталі
Провід
Заводський номер
312-20-88.20.180
Кількість на модель
1
№
31
Назва деталі
Провід
Заводський номер
312-20-88.05.240
Кількість на модель
1
№
32
Назва деталі
Провід
Заводський номер
318-40.88.05.110
Кількість на модель
2
№
33
Назва деталі
Жгут проводов
Заводський номер
312-20-88.20.220
Кількість на модель
1
№
34
Назва деталі
Провід
Заводський номер
318-40-88.05.240
Кількість на модель
1
№
35
Назва деталі
Провід
Заводський номер
318-40-88.05.250
Кількість на модель
1
№
36
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.140
Кількість на модель
1
№
37
Назва деталі
Провід
Заводський номер
318-40-88.05.070
Кількість на модель
1
№
38
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.280
Кількість на модель
1
№
43
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.310
Кількість на модель
1
№
44
Назва деталі
Жгут проводов
Заводський номер
318-40-88.05.330
Кількість на модель
1
№
45
Назва деталі
Провід
Заводський номер
312-20-88.20.170
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут проводов | 318-40-88.05.300 | 1 | 1 | 1 | |||
| 2 | Жгут проводов | 314-20-88.27.020 | 2 | 2 | 2 | |||
| 3 | Жгут проводов | 312-20-88.20.020 | 1 | 1 | 3 | |||
| 4 | Жгут проводов | 318-40-88.05.220 | 1 | 1 | 4 | |||
| 5 | Провід стріли | 318-40-88.05.050 | 1 | 1 | 5 | |||
| 6 | Жгут проводов | 318-40-88.05.150 | 1 | 1 | 6 | |||
| 7 | Жгут проводов | 318-40-88.05.020 | 1 | 1 | 7 | |||
| 8 | Жгут проводов | 312-20-88.20.070-10 | 1 | 1 | 8 | |||
| 9 | Жгут проводов | 314-02-88.01.100 | 1 | 1 | 9 | |||
| 10 | Жгут проводов | 318-40-88.05.010 | 1 | 1 | 10 | |||
| 11 | Провід | 312-20-88.20.050 | 1 | 1 | 11 | |||
| 12 | Провід | 312-20-88.20.060 | 7 | 7 | 12 | |||
| 13 | Провід | 312-20-88.20.090 | 2 | 2 | 13 | |||
| 14 | Провід | 312-20-88.20.280 | 1 | 1 | 14 | |||
| 15 | Провід | 318-40-88.05.100 | 1 | 1 | 15 | |||
| 16 | Провід | 314-20-88.27.110 | 1 | 1 | 16 | |||
| 17 | Провід | 314-02-88.01.020 | 1 | 1 | 17 | |||
| 18 | Провід | КС-3372.80.230 | 2 | 2 | 18 | |||
| 19 | Жгут проводов | 314-02-88.01.230 | 1 | 1 | 19 | |||
| 20 | Жгут проводов | 318-40-88.05.290 | 1 | 1 | 20 | |||
| 21 | Жгут проводов | 314-02-88.01.090 | 1 | 1 | 21 | |||
| 22 | Жгут проводов | 318-40-88.05.320 | 1 | 1 | 22 | |||
| 23 | Провід | 312-20-88.20.290 | 1 | 1 | 23 | |||
| 24 | Жгут проводов | 318-40-88.05.170 | 1 | 1 | 24 | |||
| 25 | Жгут проводов | 312-20-88.20.130 | 1 | 1 | 25 | |||
| 26 | Провід | 314-20-88.27.150 | 1 | 1 | 26 | |||
| 27 | Жгут проводов | 314-02-88.01.120 | 1 | 1 | 27 | |||
| 28 | Жгут проводов | 318-40-88.05.260 | 1 | 1 | 28 | |||
| 29 | Жгут проводов | 314-02-88.01.160 | 1 | 1 | 29 | |||
| 30 | Провід | 312-20-88.20.160 | 2 | 2 | 30 | |||
| 31 | Провід | 312-20-88.20.180 | 1 | 1 | 31 | |||
| 32 | Провід | 312-20-88.05.240 | 1 | 1 | 32 | |||
| 33 | Провід | 318-40.88.05.110 | 2 | 2 | 33 | |||
| 34 | Жгут проводов | 312-20-88.20.220 | 1 | 1 | 34 | |||
| 35 | Провід | 318-40-88.05.240 | 1 | 1 | 35 | |||
| 36 | Провід | 318-40-88.05.250 | 1 | 1 | 36 | |||
| 37 | Жгут проводов | 318-40-88.05.140 | 1 | 1 | 37 | |||
| 38 | Провід | 318-40-88.05.070 | 1 | 1 | 38 | |||
| 43 | Жгут проводов | 318-40-88.05.280 | 1 | 1 | 43 | |||
| 44 | Жгут проводов | 318-40-88.05.310 | 1 | 1 | 44 | |||
| 45 | Жгут проводов | 318-40-88.05.330 | 1 | 1 | 45 | |||
| 46 | Провід | 312-20-88.20.170 | 1 | 1 | 46 |
