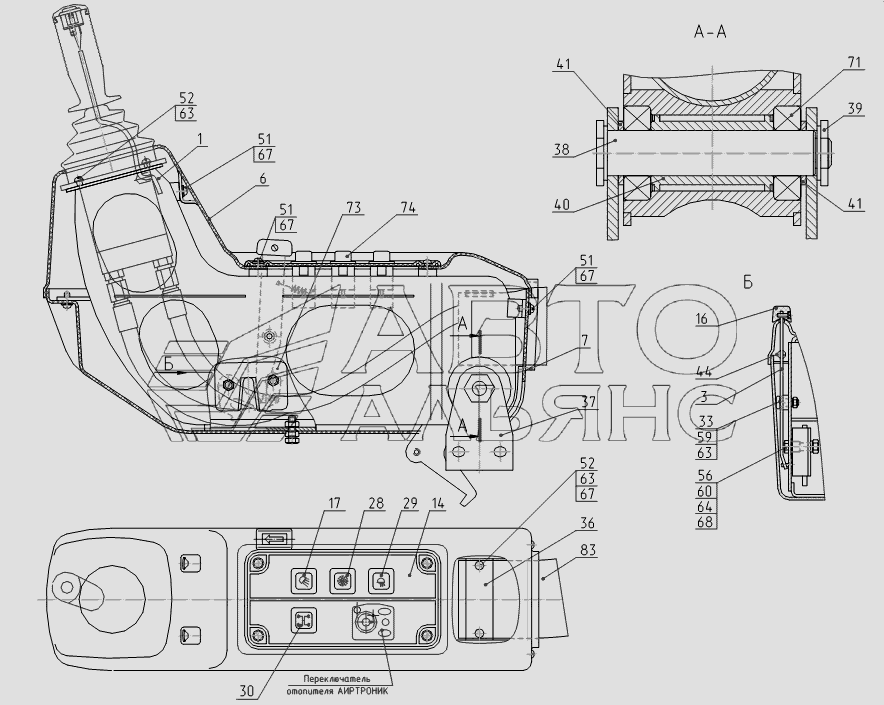

Пульт лівий
100%
Назва деталі
Каркас пульта лівого
Заводський номер
312-20-86.90.210
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
312-20-86.90.220
Кількість на модель
1
№
3
Назва деталі
Облицювання
Заводський номер
312-20-86.90.201
Кількість на модель
1
№
6
Назва деталі
Облицювання
Заводський номер
312-20-86.90.202
Кількість на модель
1
№
7
Назва деталі
Облицювання
Заводський номер
312-20-86.90.203-60
Кількість на модель
1
№
14
Назва деталі
Ручка
Заводський номер
312-20-86.90.204
Кількість на модель
1
№
16
Назва деталі
Табличка
Заводський номер
312-20-86.90.205
Кількість на модель
1
№
17
Назва деталі
Таблиця
Заводський номер
005-04-02.05.113-10
Кількість на модель
1
№
28
Назва деталі
Табличка
Заводський номер
005-04-02.05.113-11
Кількість на модель
1
№
29
Назва деталі
Табличка
Заводський номер
005-04-02.05.113-12
Кількість на модель
1
№
30
Назва деталі
Гвинт
Заводський номер
312-20-02.30.006
Кількість на модель
1
№
33
Назва деталі
Планка
Заводський номер
314-02-86.50.104
Кількість на модель
1
№
36
Назва деталі
Кронштейн
Заводський номер
314-02-86.50.105
Кількість на модель
2
№
37
Назва деталі
ВАЛ
Заводський номер
314-02-86.50.106
Кількість на модель
1
№
38
Назва деталі
Горіх
Заводський номер
314-02-86.50.107
Кількість на модель
1
№
39
Назва деталі
Втулка
Заводський номер
314-02-86.50.108
Кількість на модель
1
№
40
Назва деталі
Шайба
Заводський номер
314-02-86.50.109
Кількість на модель
2
№
41
Назва деталі
Пружина
Заводський номер
13.01.10.002
Кількість на модель
1
№
44
Назва деталі
Гвинт
Заводський номер
В.М6-6gx12.48.016
Кількість на модель
10
№
51
Назва деталі
Гвинт
Заводський номер
В.М6-6gx22.48.016
Кількість на модель
6
№
52
Назва деталі
Болт
Заводський номер
М8-6gх40.58.016
Кількість на модель
2
№
56
Назва деталі
Горіх
Заводський номер
М6-6Н.5.016
Кількість на модель
1
№
59
Назва деталі
Горіх
Заводський номер
М8-6Н.5.016
Кількість на модель
2
№
60
Назва деталі
Диск 6.65G.016
Заводський номер
6.65Г.016
Кількість на модель
7
№
63
Назва деталі
Шайба 8.65Г.016 ГОСТ
Заводський номер
8.65Г.016
Кількість на модель
2
№
64
Назва деталі
Шайба
Заводський номер
С6.01.08кп.019
Кількість на модель
12
№
67
Назва деталі
Шайба
Заводський номер
С8.01.08кп.019
Кількість на модель
2
№
68
Назва деталі
Підшипник
Заводський номер
80205
Кількість на модель
2
№
71
Назва деталі
Замок зовнішній
Заводський номер
2108-6105014
Кількість на модель
1
№
73
Назва деталі
Вимикач
Заводський номер
375.3710
Кількість на модель
4
№
74
Назва деталі
Металорукав (L=мм)
Заводський номер
Р3-Ц-А-75
Кількість на модель
1
№
83
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас пульта лівого | 312-20-86.90.210 | 1 | 1 | 1 | |||
| 3 | Важіль | 312-20-86.90.220 | 1 | 1 | 3 | |||
| 6 | Облицювання | 312-20-86.90.201 | 1 | 1 | 6 | |||
| 7 | Облицювання | 312-20-86.90.202 | 1 | 1 | 7 | |||
| 14 | Облицювання | 312-20-86.90.203-60 | 1 | 1 | 14 | |||
| 16 | Ручка | 312-20-86.90.204 | 1 | 1 | 16 | |||
| 17 | Табличка | 312-20-86.90.205 | 1 | 1 | 17 | |||
| 28 | Таблиця | 005-04-02.05.113-10 | 1 | 1 | 28 | |||
| 29 | Табличка | 005-04-02.05.113-11 | 1 | 1 | 29 | |||
| 30 | Табличка | 005-04-02.05.113-12 | 1 | 1 | 30 | |||
| 33 | Гвинт | 312-20-02.30.006 | 1 | 1 | 33 | |||
| 36 | Планка | 314-02-86.50.104 | 1 | 1 | 36 | |||
| 37 | Кронштейн | 314-02-86.50.105 | 2 | 2 | 37 | |||
| 38 | ВАЛ | 314-02-86.50.106 | 1 | 1 | 38 | |||
| 39 | Горіх | 314-02-86.50.107 | 1 | 1 | 39 | |||
| 40 | Втулка | 314-02-86.50.108 | 1 | 1 | 40 | |||
| 41 | Шайба | 314-02-86.50.109 | 2 | 2 | 41 | |||
| 44 | Пружина | 13.01.10.002 | 1 | 1 | 44 | |||
| 51 | Гвинт | В.М6-6gx12.48.016 | 10 | 10 | 51 | |||
| 52 | Гвинт | В.М6-6gx22.48.016 | 6 | 6 | 52 | |||
| 56 | Болт | М8-6gх40.58.016 | 2 | 2 | 56 | |||
| 59 | Горіх | М6-6Н.5.016 | 1 | 1 | 59 | |||
| 60 | Горіх | М8-6Н.5.016 | 2 | 2 | 60 | |||
| 63 | Диск 6.65G.016 | 6.65Г.016 | 7 | 7 | 63 | |||
| 64 | Шайба 8.65Г.016 ГОСТ | 8.65Г.016 | 2 | 2 | 64 | |||
| 67 | Шайба | С6.01.08кп.019 | 12 | 12 | 67 | |||
| 68 | Шайба | С8.01.08кп.019 | 2 | 2 | 68 | |||
| 71 | Підшипник | 80205 | 2 | 2 | 71 | |||
| 73 | Замок зовнішній | 2108-6105014 | 1 | 1 | 73 | |||
| 74 | Вимикач | 375.3710 | 4 | 4 | 74 | |||
| 83 | Металорукав (L=мм) | Р3-Ц-А-75 | 1 | 1 | 83 |
