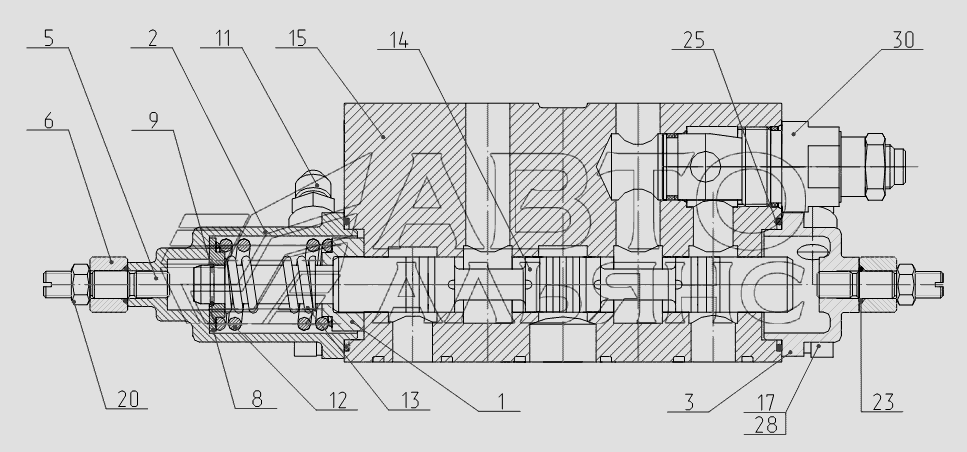

Секція робоча (добавка ходу, підйом кабіни - ротатор)
100%
Назва деталі
Упор пружини
Заводський номер
520.20.20.003-01
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
520.20.20.017-31
Кількість на модель
1
№
2
Назва деталі
Кришка
Заводський номер
520.20.20.018-41
Кількість на модель
1
№
3
Назва деталі
Шпилька
Заводський номер
520.20.20.019
Кількість на модель
2
№
5
Назва деталі
Упорна шайба
Заводський номер
520.20.20.020
Кількість на модель
2
№
6
Назва деталі
Упор пружини
Заводський номер
520.20.20.021-12
Кількість на модель
1
№
8
Назва деталі
Кільце запірне
Заводський номер
520.20.20.022-10
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
520.20.50.025
Кількість на модель
2
№
11
Назва деталі
Зовнішня пружина
Заводський номер
520.20.20.056
Кількість на модель
1
№
12
Назва деталі
Пружина внутрішня
Заводський номер
520.20.20.057
Кількість на модель
1
№
13
Назва деталі
Золотник
Заводський номер
520.20.50.002
Кількість на модель
1
№
14
Назва деталі
Корпус
Заводський номер
520.20.53.301
Кількість на модель
1
№
15
Назва деталі
Гвинт
Заводський номер
М10-6gx25.56.016
Кількість на модель
4
№
17
Назва деталі
Горіх
Заводський номер
М12-6Н.5.016
Кількість на модель
2
№
20
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-3
Кількість на модель
4
№
23
Назва деталі
КІЛЬЦО
Заводський номер
055-060-30-2-3
Кількість на модель
2
№
25
Назва деталі
Шайба
Заводський номер
10.65Г.016
Кількість на модель
4
№
28
Назва деталі
Клапан запобіжно-підживлювальний
Заводський номер
ТУ4144-038-00241152-95
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Упор пружини | 520.20.20.003-01 | 1 | 1 | 1 | |||
| 2 | Кришка | 520.20.20.017-31 | 1 | 1 | 2 | |||
| 3 | Кришка | 520.20.20.018-41 | 1 | 1 | 3 | |||
| 5 | Шпилька | 520.20.20.019 | 2 | 2 | 5 | |||
| 6 | Упорна шайба | 520.20.20.020 | 2 | 2 | 6 | |||
| 8 | Упор пружини | 520.20.20.021-12 | 1 | 1 | 8 | |||
| 9 | Кільце запірне | 520.20.20.022-10 | 1 | 1 | 9 | |||
| 11 | Штуцер | 520.20.50.025 | 2 | 2 | 11 | |||
| 12 | Зовнішня пружина | 520.20.20.056 | 1 | 1 | 12 | |||
| 13 | Пружина внутрішня | 520.20.20.057 | 1 | 1 | 13 | |||
| 14 | Золотник | 520.20.50.002 | 1 | 1 | 14 | |||
| 15 | Корпус | 520.20.53.301 | 1 | 1 | 15 | |||
| 17 | Гвинт | М10-6gx25.56.016 | 4 | 4 | 17 | |||
| 20 | Горіх | М12-6Н.5.016 | 2 | 2 | 20 | |||
| 23 | Кільце- - - | 012-016-25-2-3 | 4 | 4 | 23 | |||
| 25 | КІЛЬЦО | 055-060-30-2-3 | 2 | 2 | 25 | |||
| 28 | Шайба | 10.65Г.016 | 4 | 4 | 28 | |||
| 30 | Клапан запобіжно-підживлювальний | ТУ4144-038-00241152-95 | 1 | 1 | 30 |
