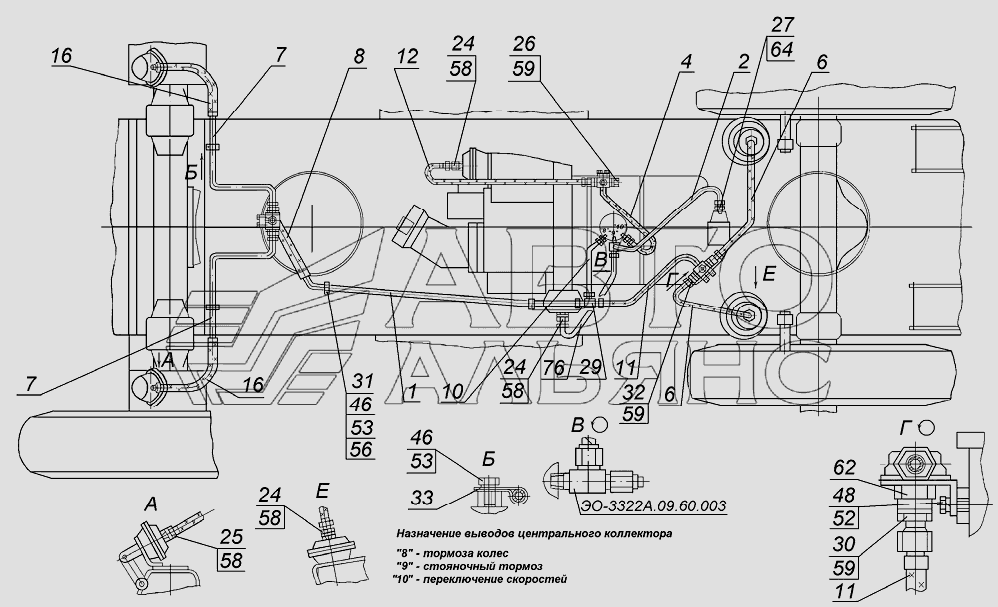

Пневмоуправління на ходовій рамі
100%
Назва деталі
Трійник
Заводський номер
ЭО-3322А.09.60.003
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
318-16-82.10.010
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
318-16-82.10.050
Кількість на модель
1
№
2
Назва деталі
Шланг
Заводський номер
312-04-82.70.050
Кількість на модель
1
№
4
Назва деталі
Шланг
Заводський номер
312-04-82.70.050-30
Кількість на модель
2
№
6
Назва деталі
Трубопровід
Заводський номер
312-04-82.70.160-10
Кількість на модель
2
№
7
Назва деталі
Трубопровід
Заводський номер
314-02-82.00.040
Кількість на модель
1
№
10
Назва деталі
Шланг
Заводський номер
314-02-82.00.120-20
Кількість на модель
1
№
11
Назва деталі
Шланг
Заводський номер
314-02-82.00.130
Кількість на модель
1
№
12
Назва деталі
Шланг
Заводський номер
ЭО-3323.20.91.180
Кількість на модель
2
№
16
Назва деталі
Штуцер
Заводський номер
ЭО-3323.20.91.005
Кількість на модель
4
№
24
Назва деталі
Штуцер
Заводський номер
ЭО-3323.20.91.008
Кількість на модель
2
№
25
Назва деталі
Заглушка
Заводський номер
ЭО-3323А.71.60.001
Кількість на модель
1
№
26
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.03.004
Кількість на модель
1
№
27
Назва деталі
Трійник
Заводський номер
ЭО-3322В.20.01.001
Кількість на модель
1
№
29
Назва деталі
Трійник
Заводський номер
ЭО-3322В.20.01.001-10
Кількість на модель
1
№
29
Назва деталі
Штуцер
Заводський номер
312-04-81.20.002
Кількість на модель
3
№
30
Назва деталі
Хомут
Заводський номер
ЭО-3322В.47.20.002
Кількість на модель
2
№
31
Назва деталі
Штуцер
Заводський номер
312-04-82.10.001
Кількість на модель
5
№
32
Назва деталі
Скоба
Заводський номер
Э302-1-2200-06
Кількість на модель
4
№
33
Назва деталі
Болт
Заводський номер
М10-6gx20.58.016
Кількість на модель
4
№
46
Назва деталі
Болт
Заводський номер
М8-6gx20.58.016
Кількість на модель
4
№
48
Назва деталі
Шайба 8.65Г.016 ГОСТ
Заводський номер
8.65Г.016
Кількість на модель
4
№
52
Назва деталі
Шайба
Заводський номер
10.65Г.016
Кількість на модель
4
№
53
Назва деталі
Диск
Заводський номер
С10.01.08кп.019
Кількість на модель
2
№
56
Назва деталі
Прокладка
Заводський номер
16M3
Кількість на модель
6
№
58
Назва деталі
Прокладка
Заводський номер
22M3
Кількість на модель
9
№
59
Назва деталі
Клапан швидкого відгальмовування
Заводський номер
100-3518110
Кількість на модель
3
№
62
Назва деталі
Герметик
Заводський номер
ТУ225761-018-51049574-2002
Кількість на модель
№
64
Назва деталі
Шланг
Заводський номер
308-20-81.12.030-10
Кількість на модель
1
№
76
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трійник | ЭО-3322А.09.60.003 | |||||||
| 1 | Трубопровід | 318-16-82.10.010 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 318-16-82.10.050 | 1 | 1 | 2 | |||
| 4 | Шланг | 312-04-82.70.050 | 1 | 1 | 4 | |||
| 6 | Шланг | 312-04-82.70.050-30 | 2 | 2 | 6 | |||
| 7 | Трубопровід | 312-04-82.70.160-10 | 2 | 2 | 7 | |||
| 10 | Трубопровід | 314-02-82.00.040 | 1 | 1 | 10 | |||
| 11 | Шланг | 314-02-82.00.120-20 | 1 | 1 | 11 | |||
| 12 | Шланг | 314-02-82.00.130 | 1 | 1 | 12 | |||
| 16 | Шланг | ЭО-3323.20.91.180 | 2 | 2 | 16 | |||
| 24 | Штуцер | ЭО-3323.20.91.005 | 4 | 4 | 24 | |||
| 25 | Штуцер | ЭО-3323.20.91.008 | 2 | 2 | 25 | |||
| 26 | Заглушка | ЭО-3323А.71.60.001 | 1 | 1 | 26 | |||
| 27 | Штуцер | ЭО-3322А.23.03.004 | 1 | 1 | 27 | |||
| 29 | Трійник | ЭО-3322В.20.01.001 | 1 | 1 | 29 | |||
| 29 | Трійник | ЭО-3322В.20.01.001-10 | 1 | 1 | 29 | |||
| 30 | Штуцер | 312-04-81.20.002 | 3 | 3 | 30 | |||
| 31 | Хомут | ЭО-3322В.47.20.002 | 2 | 2 | 31 | |||
| 32 | Штуцер | 312-04-82.10.001 | 5 | 5 | 32 | |||
| 33 | Скоба | Э302-1-2200-06 | 4 | 4 | 33 | |||
| 46 | Болт | М10-6gx20.58.016 | 4 | 4 | 46 | |||
| 48 | Болт | М8-6gx20.58.016 | 4 | 4 | 48 | |||
| 52 | Шайба 8.65Г.016 ГОСТ | 8.65Г.016 | 4 | 4 | 52 | |||
| 53 | Шайба | 10.65Г.016 | 4 | 4 | 53 | |||
| 56 | Диск | С10.01.08кп.019 | 2 | 2 | 56 | |||
| 58 | Прокладка | 16M3 | 6 | 6 | 58 | |||
| 59 | Прокладка | 22M3 | 9 | 9 | 59 | |||
| 62 | Клапан швидкого відгальмовування | 100-3518110 | 3 | 3 | 62 | |||
| 64 | Герметик | ТУ225761-018-51049574-2002 | 64 | |||||
| 76 | Шланг | 308-20-81.12.030-10 | 1 | 1 | 76 |
