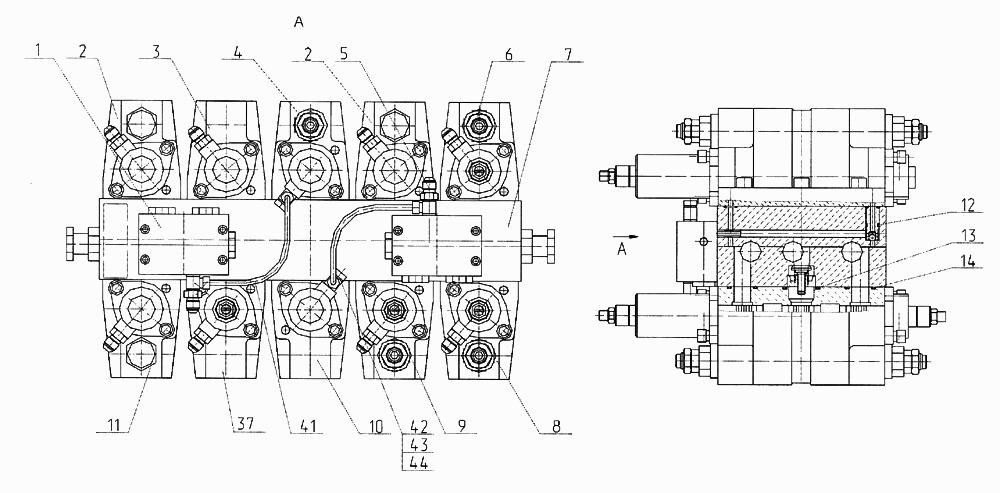

Гідророзподільник
100%
Назва деталі
Блок клапанів "АБО"
Заводський номер
520.32.00.000-20
Кількість на модель
2
№
1
Назва деталі
Секція робоча (хід)
Заводський номер
520.20.51.100
Кількість на модель
2
№
2
Назва деталі
Секція робоча (опори)
Заводський номер
520.20.50.000
Кількість на модель
1
№
3
Назва деталі
Секція зливу під тиском
Заводський номер
520.21.85.000
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
520.20.00.010
Кількість на модель
2
№
5
Назва деталі
Секція робоча (стріла)
Заводський номер
520.20.53.400
Кількість на модель
1
№
6
Назва деталі
Тарілка
Заводський номер
520.10.00.000
Кількість на модель
1
№
7
Назва деталі
Секція робоча (ківш)
Заводський номер
520.20.53.100
Кількість на модель
1
№
8
Назва деталі
Секція робоча (рукоять)
Заводський номер
520.20.53.200
Кількість на модель
1
№
9
Назва деталі
Секція зливу під тиском
Заводський номер
520.21.75.000
Кількість на модель
1
№
10
Назва деталі
Секція робоча (поворот)
Заводський номер
520.20.51.000
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
9833.012-016-25-2-3
Кількість на модель
28
№
12
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
8
№
13
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
24
№
14
Назва деталі
Трубопровід
Заводський номер
520.50.10.000
Кількість на модель
2
№
41
Назва деталі
Штуцер
Заводський номер
520.50.00.007
Кількість на модель
4
№
42
Назва деталі
Болт
Заводський номер
520.50.00.001
Кількість на модель
2
№
43
Назва деталі
Шайба
Заводський номер
520.50.00.003
Кількість на модель
8
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок клапанів "АБО" | 520.32.00.000-20 | 2 | 2 | 1 | |||
| 2 | Секція робоча (хід) | 520.20.51.100 | 2 | 2 | 2 | |||
| 3 | Секція робоча (опори) | 520.20.50.000 | 1 | 1 | 3 | |||
| 4 | Секція зливу під тиском | 520.21.85.000 | 1 | 1 | 4 | |||
| 5 | Штуцер | 520.20.00.010 | 2 | 2 | 5 | |||
| 6 | Секція робоча (стріла) | 520.20.53.400 | 1 | 1 | 6 | |||
| 7 | Тарілка | 520.10.00.000 | 1 | 1 | 7 | |||
| 8 | Секція робоча (ківш) | 520.20.53.100 | 1 | 1 | 8 | |||
| 9 | Секція робоча (рукоять) | 520.20.53.200 | 1 | 1 | 9 | |||
| 10 | Секція зливу під тиском | 520.21.75.000 | 1 | 1 | 10 | |||
| 11 | Секція робоча (поворот) | 520.20.51.000 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | 9833.012-016-25-2-3 | 28 | 28 | 12 | |||
| 13 | КІЛЬЦО | 9833.038-044-36-2-3 | 8 | 8 | 13 | |||
| 14 | КІЛЬЦО | 9833.030-035-30-2-3 | 24 | 24 | 14 | |||
| 41 | Трубопровід | 520.50.10.000 | 2 | 2 | 41 | |||
| 42 | Штуцер | 520.50.00.007 | 4 | 4 | 42 | |||
| 43 | Болт | 520.50.00.001 | 2 | 2 | 43 | |||
| 44 | Шайба | 520.50.00.003 | 8 | 8 | 44 |
