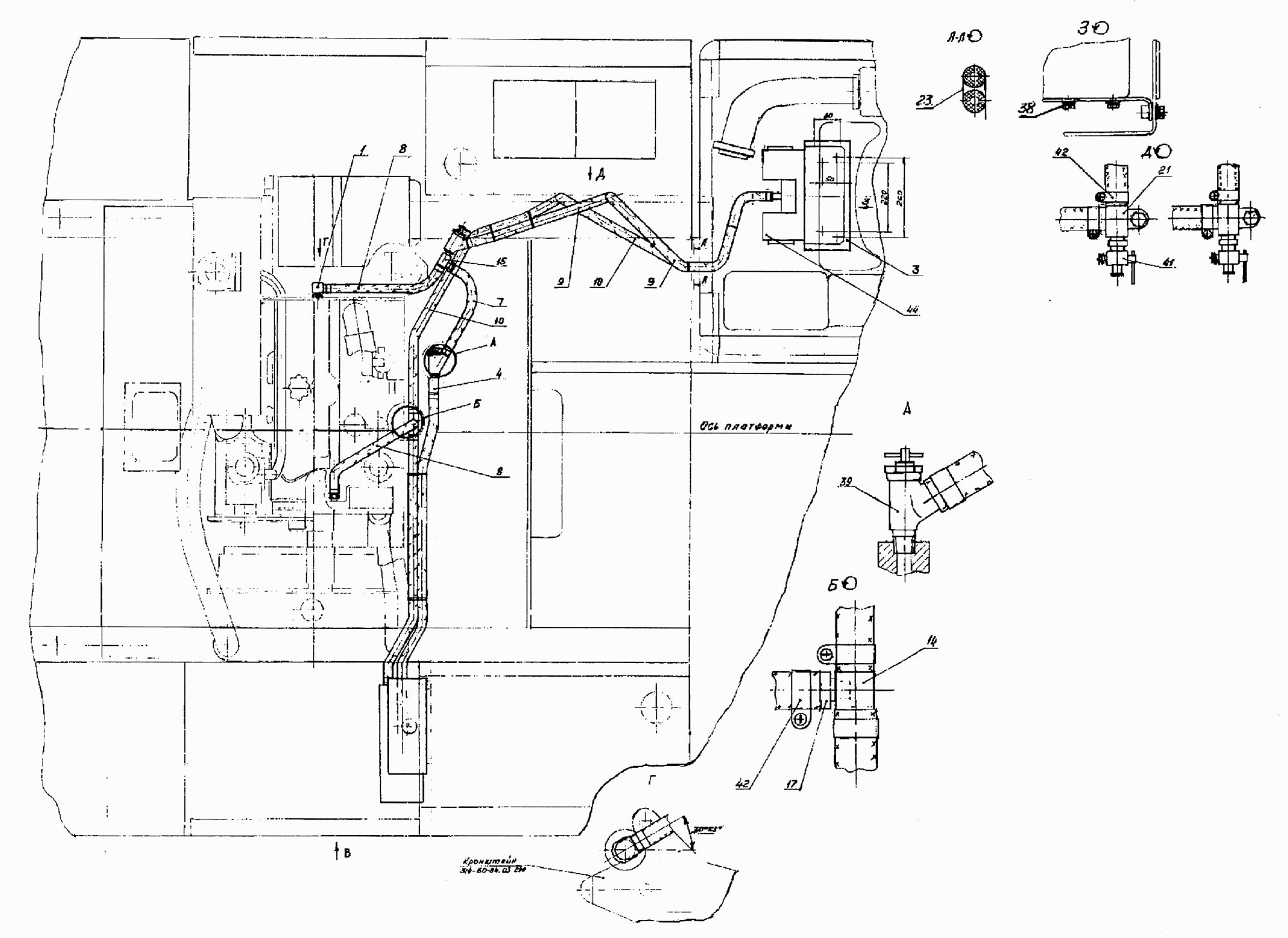

Встановлення підігрівача та опалення
100%
Назва деталі
Перехідник
Заводський номер
314-60-87.60.010
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
225-10-87.25.300
Кількість на модель
1
№
3
Назва деталі
Перехідник
Заводський номер
314-60-87.60.001
Кількість на модель
1
№
4
Назва деталі
Рукав, - ВГ ТУ- L= мм
Заводський номер
314-60-87.60.002
Кількість на модель
1
№
7
Назва деталі
Рукав, - ВГ ТУ- L= мм
Заводський номер
314-60-87.60.003
Кількість на модель
2
№
8
Назва деталі
Рукав, - ВГ ТУ- L= мм
Заводський номер
314-60-87.60.004
Кількість на модель
2
№
9
Назва деталі
Рукав, - ВГ ТУ- L= мм
Заводський номер
314-60-87.60.005
Кількість на модель
2
№
10
Назва деталі
Трійник
Заводський номер
225-40-87.25.001
Кількість на модель
1
№
14
Назва деталі
Трійник
Заводський номер
225-40-87.25.002
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
ЭО-3123.31.12.302
Кількість на модель
2
№
17
Назва деталі
Трійник
Заводський номер
13.01.12.003
Кількість на модель
2
№
21
Назва деталі
Заглушка
Заводський номер
ЭО-3322А.24.01.014
Кількість на модель
1
№
22
Назва деталі
Хомут х
Заводський номер
25.1801.02.00
Кількість на модель
12
№
23
Назва деталі
Хомутик
Заводський номер
Э-302-1-1600-14
Кількість на модель
12
№
23
Назва деталі
Пробка конічна
Заводський номер
ЭО-3322А.09.40.004
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
23358.14М3
Кількість на модель
2
№
38
Назва деталі
Кран
Заводський номер
ОСТ 37-001-240.ВС-11
Кількість на модель
2
№
39
Назва деталі
Кран
Заводський номер
ОСТ 37-001-240.ПП-7
Кількість на модель
2
№
41
Назва деталі
Хомут черв'ячний
Заводський номер
25/16-25
Кількість на модель
1
№
42
Назва деталі
Опалювач
Заводський номер
ZЕNIТН-8000 (12 В)
Кількість на модель
1
№
44
Назва деталі
Гнучкий газовідвідний шланг діаметром мм
Заводський номер
25.1816.80.08.00
Кількість на модель
1
№
49
Назва деталі
Глушник на вході
Заводський номер
25.1786.80.02.00
Кількість на модель
1
№
50
Назва деталі
Шланг паливний L= мм
Заводський номер
360.75.300
Кількість на модель
1
№
56
Назва деталі
Шланг паливний L= мм
Заводський номер
090.31.101
Кількість на модель
1
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Перехідник | 314-60-87.60.010 | 1 | 1 | 1 | |||
| 3 | Кронштейн | 225-10-87.25.300 | 1 | 1 | 3 | |||
| 4 | Перехідник | 314-60-87.60.001 | 1 | 1 | 4 | |||
| 7 | Рукав, - ВГ ТУ- L= мм | 314-60-87.60.002 | 1 | 1 | 7 | |||
| 8 | Рукав, - ВГ ТУ- L= мм | 314-60-87.60.003 | 2 | 2 | 8 | |||
| 9 | Рукав, - ВГ ТУ- L= мм | 314-60-87.60.004 | 2 | 2 | 9 | |||
| 10 | Рукав, - ВГ ТУ- L= мм | 314-60-87.60.005 | 2 | 2 | 10 | |||
| 14 | Трійник | 225-40-87.25.001 | 1 | 1 | 14 | |||
| 15 | Трійник | 225-40-87.25.002 | 1 | 1 | 15 | |||
| 17 | Штуцер | ЭО-3123.31.12.302 | 2 | 2 | 17 | |||
| 21 | Трійник | 13.01.12.003 | 2 | 2 | 21 | |||
| 22 | Заглушка | ЭО-3322А.24.01.014 | 1 | 1 | 22 | |||
| 23 | Хомут х | 25.1801.02.00 | 12 | 12 | 23 | |||
| 23 | Хомутик | Э-302-1-1600-14 | 12 | 12 | 23 | |||
| 24 | Пробка конічна | ЭО-3322А.09.40.004 | 1 | 1 | 24 | |||
| 38 | Прокладка | 23358.14М3 | 2 | 2 | 38 | |||
| 39 | Кран | ОСТ 37-001-240.ВС-11 | 2 | 2 | 39 | |||
| 41 | Кран | ОСТ 37-001-240.ПП-7 | 2 | 2 | 41 | |||
| 42 | Хомут черв'ячний | 25/16-25 | 1 | 1 | 42 | |||
| 44 | Опалювач | ZЕNIТН-8000 (12 В) | 1 | 1 | 44 | |||
| 49 | Гнучкий газовідвідний шланг діаметром мм | 25.1816.80.08.00 | 1 | 1 | 49 | |||
| 50 | Глушник на вході | 25.1786.80.02.00 | 1 | 1 | 50 | |||
| 56 | Шланг паливний L= мм | 360.75.300 | 1 | 1 | 56 | |||
| 57 | Шланг паливний L= мм | 090.31.101 | 1 | 1 | 57 |
