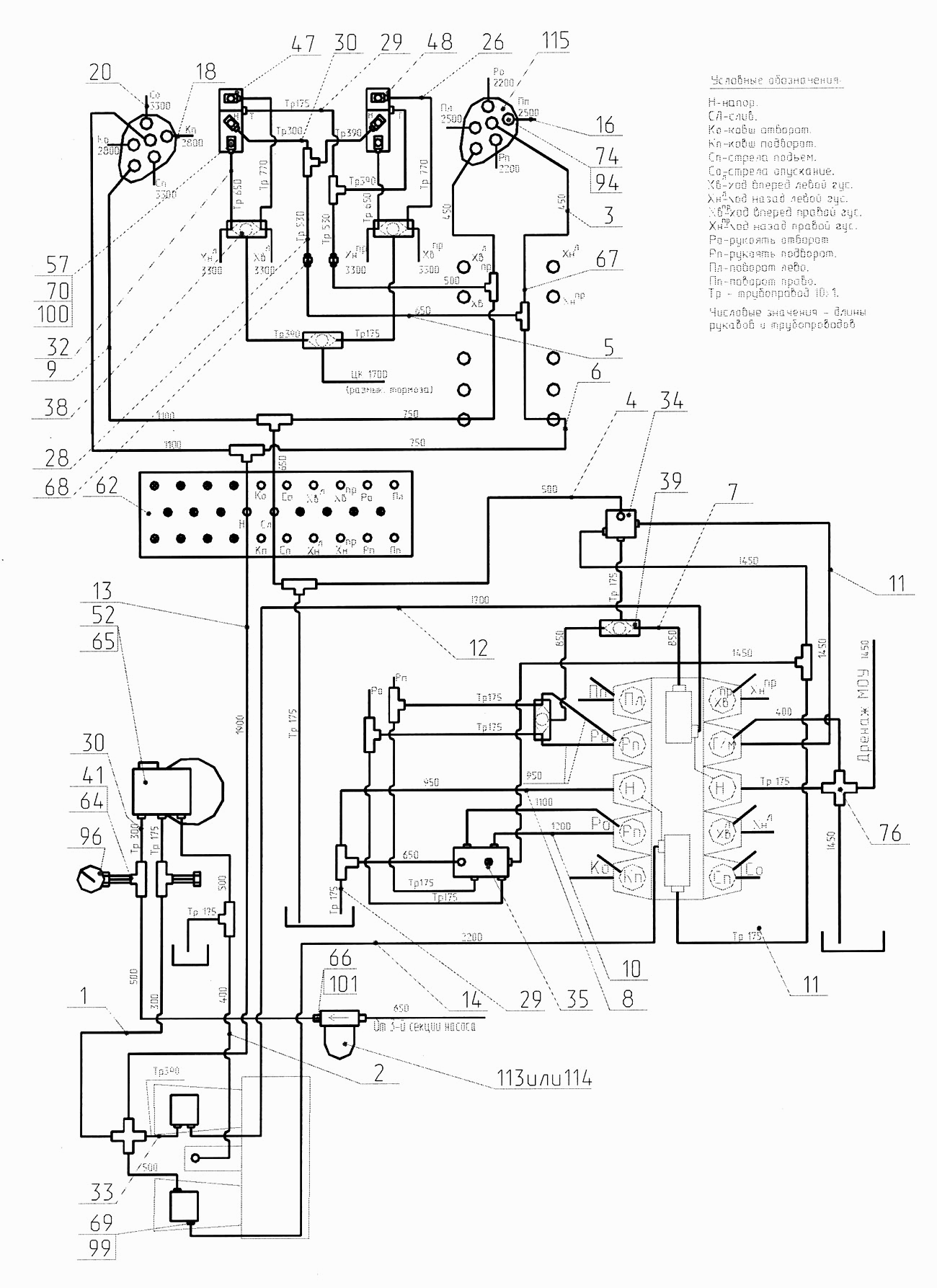

Гідрокерування на поворотній платформі (монтажна схема) (з гідравлікою ПСМ)
100%
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.050
Кількість на модель
1
№
1
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.070
Кількість на модель
2
№
2
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.080
Кількість на модель
3
№
3
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.090
Кількість на модель
5
№
4
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.110
Кількість на модель
4
№
5
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.120
Кількість на модель
2
№
6
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.125-10
Кількість на модель
2
№
7
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.130-10
Кількість на модель
3
№
8
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А07.31.150
Кількість на модель
3
№
9
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.160
Кількість на модель
1
№
10
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.170
Кількість на модель
5
№
11
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.190
Кількість на модель
2
№
12
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.200
Кількість на модель
1
№
13
Назва деталі
Рукав L=2200 мм
Заводський номер
ЭО-3323А.07.31.220
Кількість на модель
3
№
14
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.230
Кількість на модель
2
№
16
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.240-10
Кількість на модель
2
№
18
Назва деталі
РУКА L = мм
Заводський номер
ЭО-3323А.07.31.270-10
Кількість на модель
6
№
20
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А08.04.210
Кількість на модель
2
№
26
Назва деталі
Трубопровід L=
Заводський номер
ЭО-3323А.07.21.330
Кількість на модель
2
№
28
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.07.21.360
Кількість на модель
13
№
29
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.21.370
Кількість на модель
3
№
30
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.21.450
Кількість на модель
2
№
32
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.15.380
Кількість на модель
5
№
33
Назва деталі
Гідророзподільник
Заводський номер
ЭО-3323.07.10.010
Кількість на модель
1
№
34
Назва деталі
Гідророзподільник
Заводський номер
ЭО-3323А.07.21.010
Кількість на модель
1
№
35
Назва деталі
Клапан "АБО"
Заводський номер
ЭО-3332А.49.01.140
Кількість на модель
3
№
38
Назва деталі
Клапан "АБО"
Заводський номер
ЭО-3323А.07.15.020
Кількість на модель
2
№
39
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3322А.23.02.260
Кількість на модель
2
№
41
Назва деталі
Блок управління
Заводський номер
13.80.04.800
Кількість на модель
1
№
47
Назва деталі
Блок управління
Заводський номер
13.80.04.850
Кількість на модель
1
№
48
Назва деталі
Пневмогідроакумулятор із гідроклапанами
Заводський номер
64002.10.000
Кількість на модель
1
№
52
Назва деталі
Перехідник
Заводський номер
016-00-80.04.010
Кількість на модель
6
№
57
Назва деталі
Планка
Заводський номер
318-40-80.04.001
Кількість на модель
1
№
62
Назва деталі
Кронштейн
Заводський номер
314-20-80.04.001
Кількість на модель
1
№
63
Назва деталі
Трійник
Заводський номер
ЭО-3322А.23.03.006
Кількість на модель
2
№
64
Назва деталі
Хомут
Заводський номер
ЭО-3322А.23.03.008
Кількість на модель
2
№
65
Назва деталі
Штуцер
Заводський номер
308-02-80.04.002
Кількість на модель
2
№
66
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
13
№
67
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.005
Кількість на модель
2
№
68
Назва деталі
Штуцер
Заводський номер
ЭО-3322Б.11.07.015
Кількість на модель
2
№
69
Назва деталі
Болт
Заводський номер
016-00-80.04.001
Кількість на модель
6
№
70
Назва деталі
Штуцер
Заводський номер
520.20.20.025
Кількість на модель
14
№
74
Назва деталі
Хрестовина
Заводський номер
ЭО-3323А.07.21.003
Кількість на модель
2
№
76
Назва деталі
КІЛЬЦО
Заводський номер
9833.012-016-25-2-3
Кількість на модель
14
№
94
Назва деталі
Манометр ТУ- - -
Заводський номер
МТП-3-10 МПа-1,5 d=60 мм
Кількість на модель
1
№
96
Назва деталі
Прокладка
Заводський номер
23358.12М3
Кількість на модель
2
№
99
Назва деталі
Фільтр напірний
Заводський номер
МDМ101СD1СВ300Х
Кількість на модель
1
№
113
Назва деталі
Фільтр напірний
Заводський номер
АРМ37
Кількість на модель
1
№
114
Назва деталі
Блок управління
Заводський номер
100 ВНМ-03(-11)
Кількість на модель
2
№
115
Назва деталі
Блок управління
Заводський номер
13.80.04.500
Кількість на модель
2
№
115
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | РУКА L = мм | ЭО-3323А.07.31.050 | 1 | 1 | 1 | |||
| 2 | РУКА L = мм | ЭО-3323А.07.31.070 | 2 | 2 | 2 | |||
| 3 | РУКА L = мм | ЭО-3323А.07.31.080 | 3 | 3 | 3 | |||
| 4 | РУКА L = мм | ЭО-3323А.07.31.090 | 5 | 5 | 4 | |||
| 5 | РУКА L = мм | ЭО-3323А.07.31.110 | 4 | 4 | 5 | |||
| 6 | РУКА L = мм | ЭО-3323А.07.31.120 | 2 | 2 | 6 | |||
| 7 | РУКА L = мм | ЭО-3323А.07.31.125-10 | 2 | 2 | 7 | |||
| 8 | РУКА L = мм | ЭО-3323А.07.31.130-10 | 3 | 3 | 8 | |||
| 9 | РУКА L = мм | ЭО-3323А07.31.150 | 3 | 3 | 9 | |||
| 10 | РУКА L = мм | ЭО-3323А.07.31.160 | 1 | 1 | 10 | |||
| 11 | РУКА L = мм | ЭО-3323А.07.31.170 | 5 | 5 | 11 | |||
| 12 | РУКА L = мм | ЭО-3323А.07.31.190 | 2 | 2 | 12 | |||
| 13 | РУКА L = мм | ЭО-3323А.07.31.200 | 1 | 1 | 13 | |||
| 14 | Рукав L=2200 мм | ЭО-3323А.07.31.220 | 3 | 3 | 14 | |||
| 16 | РУКА L = мм | ЭО-3323А.07.31.230 | 2 | 2 | 16 | |||
| 18 | РУКА L = мм | ЭО-3323А.07.31.240-10 | 2 | 2 | 18 | |||
| 20 | РУКА L = мм | ЭО-3323А.07.31.270-10 | 6 | 6 | 20 | |||
| 26 | Трубопровід L= мм | ЭО-3323А08.04.210 | 2 | 2 | 26 | |||
| 28 | Трубопровід L= | ЭО-3323А.07.21.330 | 2 | 2 | 28 | |||
| 29 | Трубопровід | ЭО-3323А.07.21.360 | 13 | 13 | 29 | |||
| 30 | Трубопровід L= мм | ЭО-3323А.07.21.370 | 3 | 3 | 30 | |||
| 32 | Трубопровід L= мм | ЭО-3323А.07.21.450 | 2 | 2 | 32 | |||
| 33 | Трубопровід L= мм | ЭО-3323А.07.15.380 | 5 | 5 | 33 | |||
| 34 | Гідророзподільник | ЭО-3323.07.10.010 | 1 | 1 | 34 | |||
| 35 | Гідророзподільник | ЭО-3323А.07.21.010 | 1 | 1 | 35 | |||
| 38 | Клапан "АБО" | ЭО-3332А.49.01.140 | 3 | 3 | 38 | |||
| 39 | Клапан "АБО" | ЭО-3323А.07.15.020 | 2 | 2 | 39 | |||
| 41 | Вмикач манометра | ЭО-3322А.23.02.260 | 2 | 2 | 41 | |||
| 47 | Блок управління | 13.80.04.800 | 1 | 1 | 47 | |||
| 48 | Блок управління | 13.80.04.850 | 1 | 1 | 48 | |||
| 52 | Пневмогідроакумулятор із гідроклапанами | 64002.10.000 | 1 | 1 | 52 | |||
| 57 | Перехідник | 016-00-80.04.010 | 6 | 6 | 57 | |||
| 62 | Планка | 318-40-80.04.001 | 1 | 1 | 62 | |||
| 63 | Кронштейн | 314-20-80.04.001 | 1 | 1 | 63 | |||
| 64 | Трійник | ЭО-3322А.23.03.006 | 2 | 2 | 64 | |||
| 65 | Хомут | ЭО-3322А.23.03.008 | 2 | 2 | 65 | |||
| 66 | Штуцер | 308-02-80.04.002 | 2 | 2 | 66 | |||
| 67 | Трійник | ЭО-3322А.24.01.004 | 13 | 13 | 67 | |||
| 68 | Штуцер | ЭО-3322А.24.01.005 | 2 | 2 | 68 | |||
| 69 | Штуцер | ЭО-3322Б.11.07.015 | 2 | 2 | 69 | |||
| 70 | Болт | 016-00-80.04.001 | 6 | 6 | 70 | |||
| 74 | Штуцер | 520.20.20.025 | 14 | 14 | 74 | |||
| 76 | Хрестовина | ЭО-3323А.07.21.003 | 2 | 2 | 76 | |||
| 94 | КІЛЬЦО | 9833.012-016-25-2-3 | 14 | 14 | 94 | |||
| 96 | Манометр ТУ- - - | МТП-3-10 МПа-1,5 d=60 мм | 1 | 1 | 96 | |||
| 99 | Прокладка | 23358.12М3 | 2 | 2 | 99 | |||
| 113 | Фільтр напірний | МDМ101СD1СВ300Х | 1 | 1 | 113 | |||
| 114 | Фільтр напірний | АРМ37 | 1 | 1 | 114 | |||
| 115 | Блок управління | 100 ВНМ-03(-11) | 2 | 2 | 115 | |||
| 115 | Блок управління | 13.80.04.500 | 2 | 2 | 115 |
