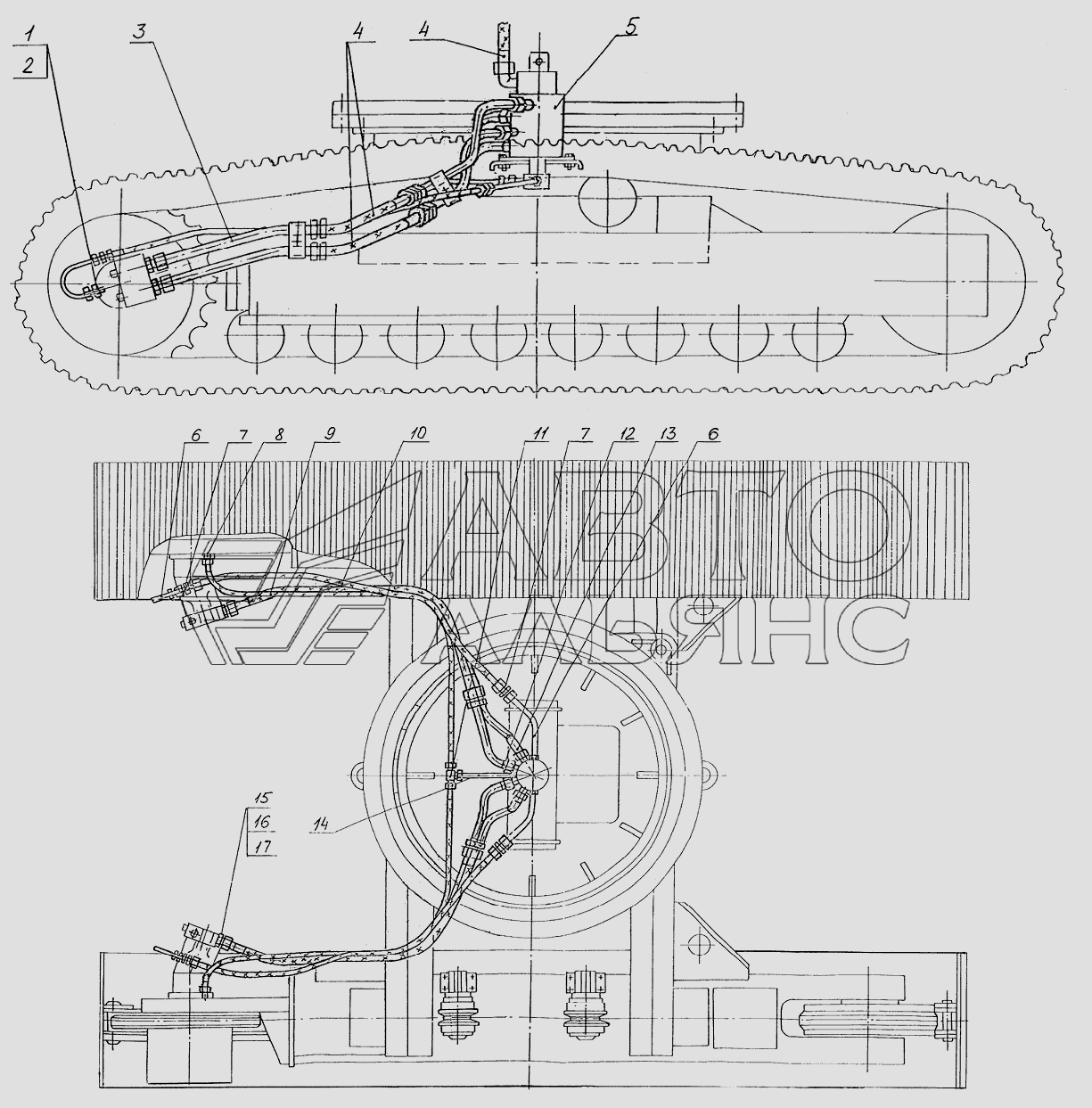

- Гідрообладнання на ходовій рамі
100%
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.02.001
Кількість на модель
2
№
1
Назва деталі
Прокладка
Заводський номер
23358.18М3
Кількість на модель
2
№
2
Назва деталі
Трубопровід
Заводський номер
225-00-44.90.040
Кількість на модель
4
№
3
Назва деталі
РВД
Заводський номер
РВД25-32(М42х2)-1250-У
Кількість на модель
8
№
4
Назва деталі
Колектор
Заводський номер
ЭО-3123.31.12.300
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
18.31.12.020
Кількість на модель
2
№
6
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.009
Кількість на модель
4
№
7
Назва деталі
Штуцер
Заводський номер
ЭО-3123.31.12.003
Кількість на модель
2
№
8
Назва деталі
Рукав (L= мм)
Заводський номер
ЭО-3323А.07.31.210
Кількість на модель
2
№
9
Назва деталі
Рукав L=
Заводський номер
ЭО-3323А.07.21.210
Кількість на модель
2
№
9
Назва деталі
РВД
Заводський номер
РВД12-28(М22х1,5)-1250-У
Кількість на модель
2
№
10
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
ЭО-3123.31.12.060
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
ЭО-3123.31.12.070
Кількість на модель
2
№
13
Назва деталі
Трубопровід
Заводський номер
ЭО-3123.31.12.130
Кількість на модель
1
№
14
Назва деталі
Перехідник
Заводський номер
312-04-80.01.310
Кількість на модель
4
№
15
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
4
№
16
Назва деталі
Болт
Заводський номер
7796.ВM10-8gх30.88.40Х.019
Кількість на модель
16
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | ЭО-3322А.23.02.001 | 2 | 2 | 1 | |||
| 2 | Прокладка | 23358.18М3 | 2 | 2 | 2 | |||
| 3 | Трубопровід | 225-00-44.90.040 | 4 | 4 | 3 | |||
| 4 | РВД | РВД25-32(М42х2)-1250-У | 8 | 8 | 4 | |||
| 5 | Колектор | ЭО-3123.31.12.300 | 1 | 1 | 5 | |||
| 6 | Трубопровід | 18.31.12.020 | 2 | 2 | 6 | |||
| 7 | Штуцер | ЭО-3322А.24.01.009 | 4 | 4 | 7 | |||
| 8 | Штуцер | ЭО-3123.31.12.003 | 2 | 2 | 8 | |||
| 9 | Рукав (L= мм) | ЭО-3323А.07.31.210 | 2 | 2 | 9 | |||
| 9 | Рукав L= | ЭО-3323А.07.21.210 | 2 | 2 | 9 | |||
| 10 | РВД | РВД12-28(М22х1,5)-1250-У | 2 | 2 | 10 | |||
| 11 | Трійник | ЭО-3322А.24.01.004 | 1 | 1 | 11 | |||
| 12 | Трубопровід | ЭО-3123.31.12.060 | 2 | 2 | 12 | |||
| 13 | Трубопровід | ЭО-3123.31.12.070 | 2 | 2 | 13 | |||
| 14 | Трубопровід | ЭО-3123.31.12.130 | 1 | 1 | 14 | |||
| 15 | Перехідник | 312-04-80.01.310 | 4 | 4 | 15 | |||
| 16 | КІЛЬЦО | 9833.030-035-30-2-3 | 4 | 4 | 16 | |||
| 17 | Болт | 7796.ВM10-8gх30.88.40Х.019 | 16 | 16 | 17 |
