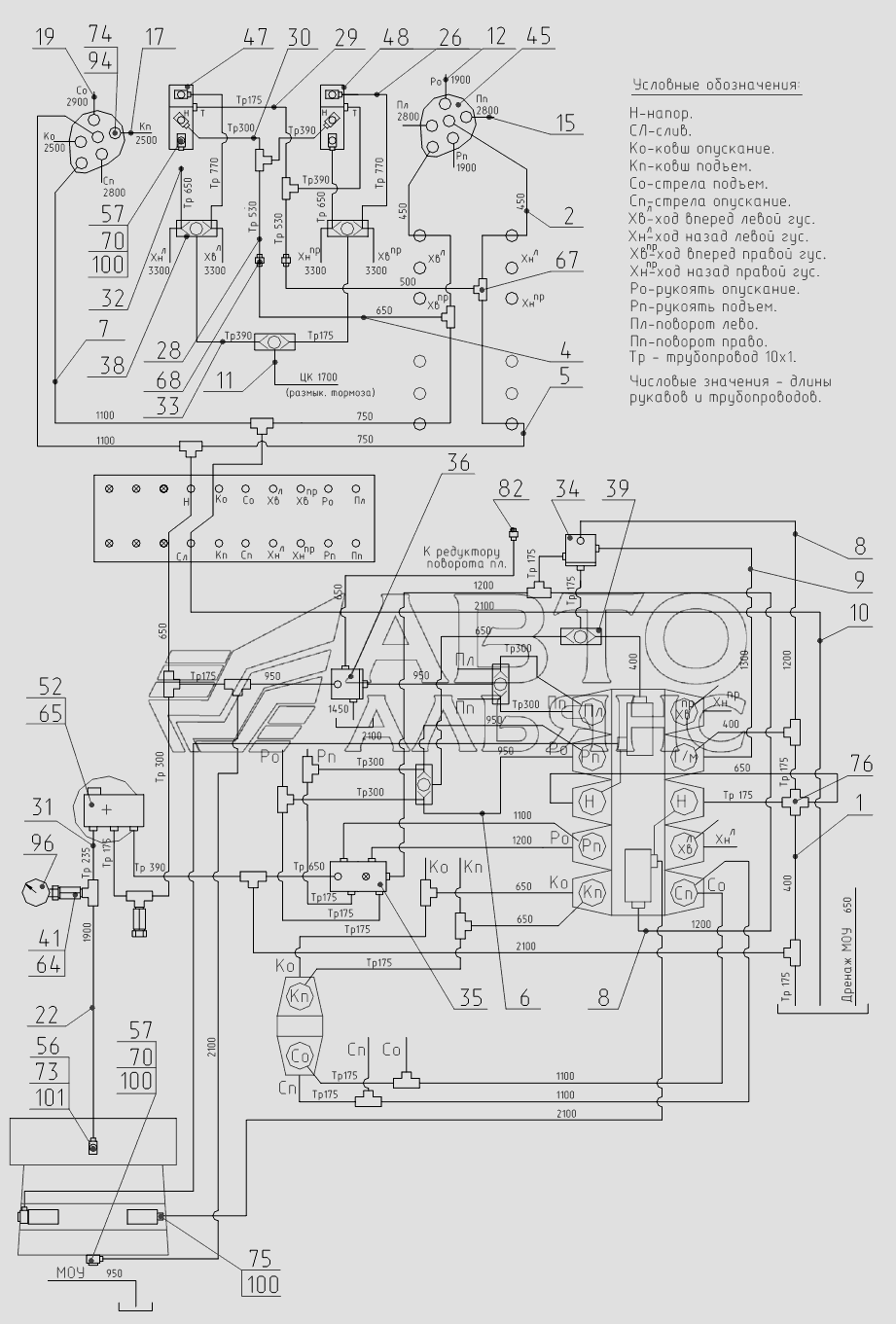

- Гідрокерування на поворотній платформі (монтажна схема) (з гідравлікою "Rexroth")
100%
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.070
Кількість на модель
3
№
1
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.080
Кількість на модель
2
№
2
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.090
Кількість на модель
1
№
3
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.110
Кількість на модель
8
№
4
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.120
Кількість на модель
2
№
5
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.130-10
Кількість на модель
4
№
6
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.150
Кількість на модель
5
№
7
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.160
Кількість на модель
3
№
8
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.170
Кількість на модель
1
№
9
Назва деталі
Рукав (L= мм)
Заводський номер
ЭО-3323А.07.31.180
Кількість на модель
1
№
10
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.190
Кількість на модель
1
№
11
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.200
Кількість на модель
3
№
12
Назва деталі
Рукав (L= мм)
Заводський номер
ЭО-3323А.07.31.210
Кількість на модель
4
№
13
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.230
Кількість на модель
2
№
15
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.240-10
Кількість на модель
3
№
17
Назва деталі
Рукав
Заводський номер
ЭО-3323А.07.31.250
Кількість на модель
1
№
18
Назва деталі
РУКА L= мм
Заводський номер
ЭО-3323А.07.31.270-10
Кількість на модель
4
№
19
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.08.04.210
Кількість на модель
2
№
26
Назва деталі
Трубопровід L=
Заводський номер
ЭО-3323А.07.21.330
Кількість на модель
2
№
28
Назва деталі
Трубопровід
Заводський номер
ЭО-3323А.07.21.360
Кількість на модель
16
№
29
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.21.370
Кількість на модель
6
№
30
Назва деталі
Трубопровід L= mm
Заводський номер
ЭО-3323А.07.21.430
Кількість на модель
1
№
31
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.21.450
Кількість на модель
3
№
32
Назва деталі
Трубопровід L= мм
Заводський номер
ЭО-3323А.07.15.380
Кількість на модель
5
№
33
Назва деталі
Гідророзподільник
Заводський номер
ЭО-3323.07.10.010
Кількість на модель
1
№
34
Назва деталі
Гідророзподільник
Заводський номер
ЭО-3323А.07.21.010
Кількість на модель
1
№
35
Назва деталі
Гідророзподільник
Заводський номер
18.15.01.010
Кількість на модель
1
№
36
Назва деталі
Клапан "АБО"
Заводський номер
ЭО-3332А.49.01.140
Кількість на модель
4
№
38
Назва деталі
Клапан "АБО"
Заводський номер
ЭО-3323А.07.15.020
Кількість на модель
2
№
39
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3322А.23.02.260
Кількість на модель
2
№
41
Назва деталі
Блок управління
Заводський номер
13.80.04.500
Кількість на модель
2
№
45
Назва деталі
Блок управління
Заводський номер
13.80.04.800
Кількість на модель
1
№
47
Назва деталі
Блок управління
Заводський номер
13.80.04.850
Кількість на модель
1
№
48
Назва деталі
Пневмогідроакумулятор із гідроклапанами
Заводський номер
64002.10.000
Кількість на модель
№
52
Назва деталі
Втулка
Заводський номер
003-50-21.80.080-10
Кількість на модель
1
№
56
Назва деталі
Перехідник
Заводський номер
016-00-80.04.010
Кількість на модель
8
№
57
Назва деталі
Трійник
Заводський номер
ЭО-3322А.23.03.006
Кількість на модель
2
№
64
Назва деталі
Хомут
Заводський номер
ЭО-3322А.23.03.008
Кількість на модель
2
№
65
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
19
№
67
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.005
Кількість на модель
2
№
68
Назва деталі
Болт
Заводський номер
016-00-80.04.001
Кількість на модель
8
№
70
Назва деталі
Болт
Заводський номер
003-50-21.80.003
Кількість на модель
1
№
73
Назва деталі
Штуцер
Заводський номер
520.20.20.025
Кількість на модель
14
№
74
Назва деталі
Штуцер
Заводський номер
ЭО-3322Д.23.03.009
Кількість на модель
1
№
75
Назва деталі
Хрестовина
Заводський номер
ЭО-3323А.07.21.003
Кількість на модель
1
№
76
Назва деталі
Штуцер дросельний
Заводський номер
225-00-80.04.001
Кількість на модель
1
№
82
Назва деталі
КІЛЬЦО
Заводський номер
9833.012-016-25-2-3
Кількість на модель
14
№
94
Назва деталі
Манометр
Заводський номер
МТП-3-10МПа-1,5
Кількість на модель
1
№
96
Назва деталі
Прокладка
Заводський номер
23358.14М3
Кількість на модель
17
№
100
Назва деталі
Прокладка
Заводський номер
23358.20М3
Кількість на модель
2
№
101
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | РУКА L= мм | ЭО-3323А.07.31.070 | 3 | 3 | 1 | |||
| 2 | РУКА L= мм | ЭО-3323А.07.31.080 | 2 | 2 | 2 | |||
| 3 | РУКА L= мм | ЭО-3323А.07.31.090 | 1 | 1 | 3 | |||
| 4 | РУКА L= мм | ЭО-3323А.07.31.110 | 8 | 8 | 4 | |||
| 5 | РУКА L= мм | ЭО-3323А.07.31.120 | 2 | 2 | 5 | |||
| 6 | РУКА L= мм | ЭО-3323А.07.31.130-10 | 4 | 4 | 6 | |||
| 7 | РУКА L= мм | ЭО-3323А.07.31.150 | 5 | 5 | 7 | |||
| 8 | РУКА L= мм | ЭО-3323А.07.31.160 | 3 | 3 | 8 | |||
| 9 | РУКА L= мм | ЭО-3323А.07.31.170 | 1 | 1 | 9 | |||
| 10 | Рукав (L= мм) | ЭО-3323А.07.31.180 | 1 | 1 | 10 | |||
| 11 | РУКА L= мм | ЭО-3323А.07.31.190 | 1 | 1 | 11 | |||
| 12 | РУКА L= мм | ЭО-3323А.07.31.200 | 3 | 3 | 12 | |||
| 13 | Рукав (L= мм) | ЭО-3323А.07.31.210 | 4 | 4 | 13 | |||
| 15 | РУКА L= мм | ЭО-3323А.07.31.230 | 2 | 2 | 15 | |||
| 17 | РУКА L= мм | ЭО-3323А.07.31.240-10 | 3 | 3 | 17 | |||
| 18 | Рукав | ЭО-3323А.07.31.250 | 1 | 1 | 18 | |||
| 19 | РУКА L= мм | ЭО-3323А.07.31.270-10 | 4 | 4 | 19 | |||
| 26 | Трубопровід L= мм | ЭО-3323А.08.04.210 | 2 | 2 | 26 | |||
| 28 | Трубопровід L= | ЭО-3323А.07.21.330 | 2 | 2 | 28 | |||
| 29 | Трубопровід | ЭО-3323А.07.21.360 | 16 | 16 | 29 | |||
| 30 | Трубопровід L= мм | ЭО-3323А.07.21.370 | 6 | 6 | 30 | |||
| 31 | Трубопровід L= mm | ЭО-3323А.07.21.430 | 1 | 1 | 31 | |||
| 32 | Трубопровід L= мм | ЭО-3323А.07.21.450 | 3 | 3 | 32 | |||
| 33 | Трубопровід L= мм | ЭО-3323А.07.15.380 | 5 | 5 | 33 | |||
| 34 | Гідророзподільник | ЭО-3323.07.10.010 | 1 | 1 | 34 | |||
| 35 | Гідророзподільник | ЭО-3323А.07.21.010 | 1 | 1 | 35 | |||
| 36 | Гідророзподільник | 18.15.01.010 | 1 | 1 | 36 | |||
| 38 | Клапан "АБО" | ЭО-3332А.49.01.140 | 4 | 4 | 38 | |||
| 39 | Клапан "АБО" | ЭО-3323А.07.15.020 | 2 | 2 | 39 | |||
| 41 | Вмикач манометра | ЭО-3322А.23.02.260 | 2 | 2 | 41 | |||
| 45 | Блок управління | 13.80.04.500 | 2 | 2 | 45 | |||
| 47 | Блок управління | 13.80.04.800 | 1 | 1 | 47 | |||
| 48 | Блок управління | 13.80.04.850 | 1 | 1 | 48 | |||
| 52 | Пневмогідроакумулятор із гідроклапанами | 64002.10.000 | 52 | |||||
| 56 | Втулка | 003-50-21.80.080-10 | 1 | 1 | 56 | |||
| 57 | Перехідник | 016-00-80.04.010 | 8 | 8 | 57 | |||
| 64 | Трійник | ЭО-3322А.23.03.006 | 2 | 2 | 64 | |||
| 65 | Хомут | ЭО-3322А.23.03.008 | 2 | 2 | 65 | |||
| 67 | Трійник | ЭО-3322А.24.01.004 | 19 | 19 | 67 | |||
| 68 | Штуцер | ЭО-3322А.24.01.005 | 2 | 2 | 68 | |||
| 70 | Болт | 016-00-80.04.001 | 8 | 8 | 70 | |||
| 73 | Болт | 003-50-21.80.003 | 1 | 1 | 73 | |||
| 74 | Штуцер | 520.20.20.025 | 14 | 14 | 74 | |||
| 75 | Штуцер | ЭО-3322Д.23.03.009 | 1 | 1 | 75 | |||
| 76 | Хрестовина | ЭО-3323А.07.21.003 | 1 | 1 | 76 | |||
| 82 | Штуцер дросельний | 225-00-80.04.001 | 1 | 1 | 82 | |||
| 94 | КІЛЬЦО | 9833.012-016-25-2-3 | 14 | 14 | 94 | |||
| 96 | Манометр | МТП-3-10МПа-1,5 | 1 | 1 | 96 | |||
| 100 | Прокладка | 23358.14М3 | 17 | 17 | 100 | |||
| 101 | Прокладка | 23358.20М3 | 2 | 2 | 101 |
