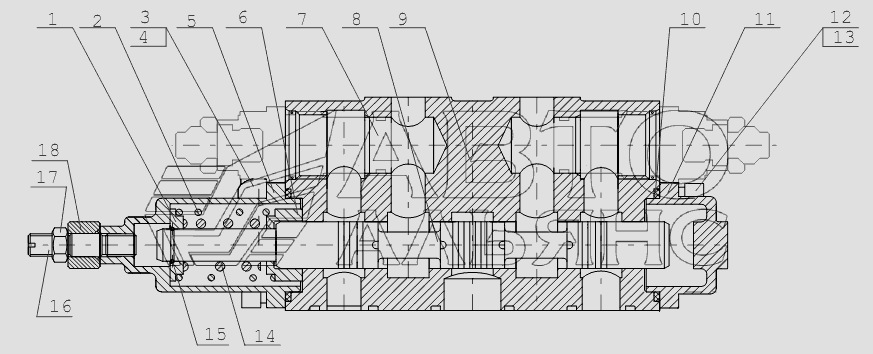

Секція робоча (стріла)
100%
Назва деталі
Упор пружини
Заводський номер
520.20.20.021-12
Кількість на модель
1
№
1
Назва деталі
Зовнішня пружина
Заводський номер
520.20.20.056
Кількість на модель
1
№
2
Назва деталі
Штуцер
Заводський номер
520.20.20.025
Кількість на модель
2
№
3
Назва деталі
КІЛЬЦО
Заводський номер
9833.012-016-25-2-3
Кількість на модель
3
№
4
Назва деталі
Кришка
Заводський номер
520.20.20.017-31
Кількість на модель
1
№
5
Назва деталі
Упор пружини
Заводський номер
520.20.20.003-01
Кількість на модель
1
№
6
Назва деталі
Клапан запобіжно-підживлювальний
Заводський номер
КПП-250-40-ОСР
Кількість на модель
1
№
7
Назва деталі
Золотник
Заводський номер
520.20.50.002
Кількість на модель
1
№
8
Назва деталі
Корпус
Заводський номер
520.20.53.101
Кількість на модель
1
№
9
Назва деталі
КІЛЬЦО
Заводський номер
9833.055-060-30-2-3
Кількість на модель
2
№
10
Назва деталі
Кришка
Заводський номер
520.20.20.018-40
Кількість на модель
1
№
11
Назва деталі
Гвинт
Заводський номер
11738.М10-8gх25.56.05
Кількість на модель
4
№
12
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
4
№
13
Назва деталі
Пружина внутрішня
Заводський номер
520.20.20.057
Кількість на модель
1
№
14
Назва деталі
Кільце запірне
Заводський номер
520.20.20.022-10
Кількість на модель
1
№
15
Назва деталі
Шпилька
Заводський номер
520.20.20.019
Кількість на модель
1
№
16
Назва деталі
Горіх
Заводський номер
5915.М12-6Н.5.019
Кількість на модель
1
№
17
Назва деталі
Упорна шайба
Заводський номер
520.20.20.020
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Упор пружини | 520.20.20.021-12 | 1 | 1 | 1 | |||
| 2 | Зовнішня пружина | 520.20.20.056 | 1 | 1 | 2 | |||
| 3 | Штуцер | 520.20.20.025 | 2 | 2 | 3 | |||
| 4 | КІЛЬЦО | 9833.012-016-25-2-3 | 3 | 3 | 4 | |||
| 5 | Кришка | 520.20.20.017-31 | 1 | 1 | 5 | |||
| 6 | Упор пружини | 520.20.20.003-01 | 1 | 1 | 6 | |||
| 7 | Клапан запобіжно-підживлювальний | КПП-250-40-ОСР | 1 | 1 | 7 | |||
| 8 | Золотник | 520.20.50.002 | 1 | 1 | 8 | |||
| 9 | Корпус | 520.20.53.101 | 1 | 1 | 9 | |||
| 10 | КІЛЬЦО | 9833.055-060-30-2-3 | 2 | 2 | 10 | |||
| 11 | Кришка | 520.20.20.018-40 | 1 | 1 | 11 | |||
| 12 | Гвинт | 11738.М10-8gх25.56.05 | 4 | 4 | 12 | |||
| 13 | Шайба | 6402.10.65Г.019 | 4 | 4 | 13 | |||
| 14 | Пружина внутрішня | 520.20.20.057 | 1 | 1 | 14 | |||
| 15 | Кільце запірне | 520.20.20.022-10 | 1 | 1 | 15 | |||
| 16 | Шпилька | 520.20.20.019 | 1 | 1 | 16 | |||
| 17 | Горіх | 5915.М12-6Н.5.019 | 1 | 1 | 17 | |||
| 18 | Упорна шайба | 520.20.20.020 | 1 | 1 | 18 |
