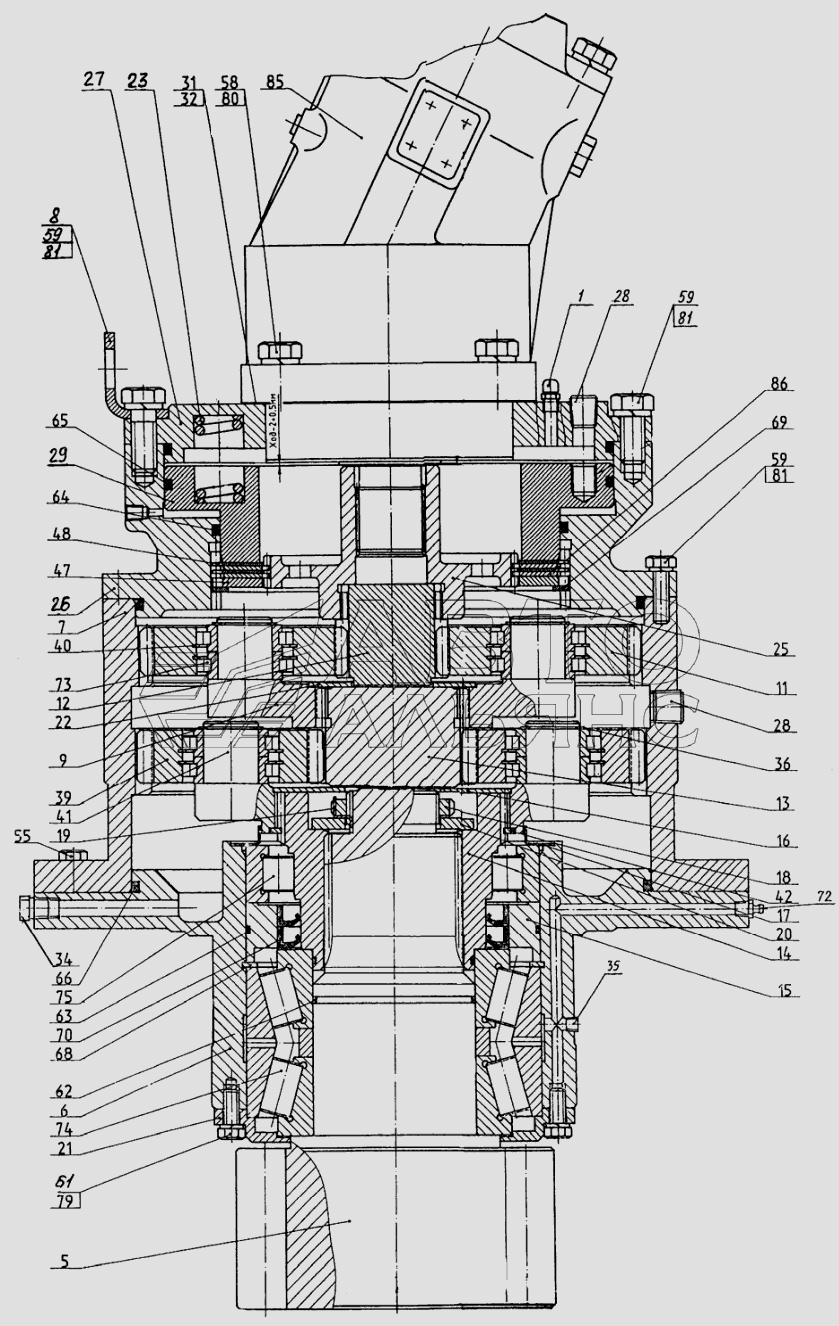

- Механізм повороту
100%
Назва деталі
Сапун
Заводський номер
ЭО-3323.20.30.600
Кількість на модель
1
№
1
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
225-01-07.00.001
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
225-01-07.00.002
Кількість на модель
1
№
6
Назва деталі
Корпус
Заводський номер
225-01-07.00.003
Кількість на модель
1
№
7
Назва деталі
Корпус гальма
Заводський номер
225-01-07.00.004
Кількість на модель
2
№
8
Назва деталі
Посібник
Заводський номер
225-01-07.00.005
Кількість на модель
1
№
9
Назва деталі
Сателіт
Заводський номер
225-01-07.00.007
Кількість на модель
4
№
11
Назва деталі
Шестерня сонячна
Заводський номер
225-01-07.00.008
Кількість на модель
1
№
12
Назва деталі
Шестерня сонячна
Заводський номер
225-01-07.00.009
Кількість на модель
1
№
13
Назва деталі
Муфта
Заводський номер
225-01-07.00.010
Кількість на модель
1
№
14
Назва деталі
Проставка
Заводський номер
225-01-07.00.011
Кількість на модель
1
№
15
Назва деталі
Диск опорний
Заводський номер
225-01-07.00.012
Кількість на модель
1
№
16
Назва деталі
Кільце захисне
Заводський номер
225-01-07.00.013
Кількість на модель
1
№
17
Назва деталі
Горіх
Заводський номер
225-01-07.00.014
Кількість на модель
1
№
18
Назва деталі
Стопорна шайба
Заводський номер
225-01-07.00.015
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
225-01-07.00.016
Кількість на модель
1
№
20
Назва деталі
Кришка
Заводський номер
225-01-07.00.017
Кількість на модель
1
№
21
Назва деталі
Диск опорний
Заводський номер
225-01-07.00.018
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
225-01-07.00.019
Кількість на модель
10
№
23
Назва деталі
Шків гальмівний
Заводський номер
225-01-07.00.021
Кількість на модель
1
№
25
Назва деталі
Корпус гальма
Заводський номер
225-01-07.00.022
Кількість на модель
1
№
26
Назва деталі
Кришка
Заводський номер
225-01-07.00.023
Кількість на модель
1
№
27
Назва деталі
Корок
Заводський номер
ЭО-3323.20.30.049
Кількість на модель
3
№
28
Назва деталі
Поршень
Заводський номер
225-01-07.00.024
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
ЭО-3322Б.03.30.022
Кількість на модель
1
№
31
Назва деталі
Регулювальна прокладка
Заводський номер
ЭО-3322Б.03.30.023
Кількість на модель
3
№
32
Назва деталі
Пробка конічна
Заводський номер
ЭО-3322А.09.40.004
Кількість на модель
1
№
34
Назва деталі
Корок
Заводський номер
18.31.06.005
Кількість на модель
1
№
35
Назва деталі
Стопорне кільце
Заводський номер
ЭО-3322Б.68.00.005
Кількість на модель
9
№
36
Назва деталі
Супутник
Заводський номер
18.31.03.011
Кількість на модель
5
№
39
Назва деталі
Стопорне кільце
Заводський номер
18.31.03.031
Кількість на модель
18
№
40
Назва деталі
Посібник
Заводський номер
18.31.04.014
Кількість на модель
1
№
41
Назва деталі
Кільце
Заводський номер
18.31.04.029
Кількість на модель
1
№
42
Назва деталі
Диск опорний
Заводський номер
222-00.07.023
Кількість на модель
1
№
47
Назва деталі
Диск нерухомий
Заводський номер
КА-525.26.019
Кількість на модель
2
№
48
Назва деталі
Болт
Заводський номер
7798.М10-8gх35.58.019
Кількість на модель
4
№
55
Назва деталі
Болт
Заводський номер
7798.М16-8gх45.58.019
Кількість на модель
4
№
58
Назва деталі
Болт
Заводський номер
7798.М12-8gх35.58.019
Кількість на модель
24
№
59
Назва деталі
Болт
Заводський номер
7798.М10-8gх30.88.40Х.019
Кількість на модель
12
№
61
Назва деталі
КІЛЬЦО
Заводський номер
9833.100-105-30-2-3
Кількість на модель
2
№
62
Назва деталі
КІЛЬЦО
Заводський номер
9833.185-190-36-2-3
Кількість на модель
1
№
63
Назва деталі
КІЛЬЦО
Заводський номер
9833.220-230-58-2-3
Кількість на модель
1
№
64
Назва деталі
КІЛЬЦО
Заводський номер
9833.260-270-58-2-3
Кількість на модель
2
№
65
Назва деталі
КІЛЬЦО
Заводський номер
9833.300-310-58-2-3
Кількість на модель
2
№
66
Назва деталі
КІЛЬЦО
Заводський номер
13941.2В190
Кількість на модель
1
№
68
Назва деталі
КІЛЬЦО
Заводський номер
13941.2В220
Кількість на модель
1
№
69
Назва деталі
Манжета
Заводський номер
8752.2.1-110х135-1
Кількість на модель
2
№
70
Назва деталі
Маслянка
Заводський номер
19853.1,3.01
Кількість на модель
1
№
72
Назва деталі
Підшипник
Заводський номер
5377.502207
Кількість на модель
18
№
73
Назва деталі
Підшипник
Заводський номер
6364.97521
Кількість на модель
1
№
74
Назва деталі
Підшипник
Заводський номер
8328.32221
Кількість на модель
1
№
75
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
12
№
79
Назва деталі
Шайба
Заводський номер
6402.16.65Г.019
Кількість на модель
4
№
80
Назва деталі
Шайба
Заводський номер
6402.12.65Г.019
Кількість на модель
24
№
81
Назва деталі
Гідромотор
Заводський номер
A2FM107\61W-XAB191J-SK
Кількість на модель
1
№
85
Назва деталі
Диск
Заводський номер
ТУ14.1.1291-75.150.37.074
Кількість на модель
2
№
86
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сапун | ЭО-3323.20.30.600 | 1 | 1 | 1 | |||
| 5 | Вал-шестерня __NT__0__ | 225-01-07.00.001 | 1 | 1 | 5 | |||
| 6 | Корпус | 225-01-07.00.002 | 1 | 1 | 6 | |||
| 7 | Корпус | 225-01-07.00.003 | 1 | 1 | 7 | |||
| 8 | Корпус гальма | 225-01-07.00.004 | 2 | 2 | 8 | |||
| 9 | Посібник | 225-01-07.00.005 | 1 | 1 | 9 | |||
| 11 | Сателіт | 225-01-07.00.007 | 4 | 4 | 11 | |||
| 12 | Шестерня сонячна | 225-01-07.00.008 | 1 | 1 | 12 | |||
| 13 | Шестерня сонячна | 225-01-07.00.009 | 1 | 1 | 13 | |||
| 14 | Муфта | 225-01-07.00.010 | 1 | 1 | 14 | |||
| 15 | Проставка | 225-01-07.00.011 | 1 | 1 | 15 | |||
| 16 | Диск опорний | 225-01-07.00.012 | 1 | 1 | 16 | |||
| 17 | Кільце захисне | 225-01-07.00.013 | 1 | 1 | 17 | |||
| 18 | Горіх | 225-01-07.00.014 | 1 | 1 | 18 | |||
| 19 | Стопорна шайба | 225-01-07.00.015 | 1 | 1 | 19 | |||
| 20 | Шайба | 225-01-07.00.016 | 1 | 1 | 20 | |||
| 21 | Кришка | 225-01-07.00.017 | 1 | 1 | 21 | |||
| 22 | Диск опорний | 225-01-07.00.018 | 1 | 1 | 22 | |||
| 23 | Пружина | 225-01-07.00.019 | 10 | 10 | 23 | |||
| 25 | Шків гальмівний | 225-01-07.00.021 | 1 | 1 | 25 | |||
| 26 | Корпус гальма | 225-01-07.00.022 | 1 | 1 | 26 | |||
| 27 | Кришка | 225-01-07.00.023 | 1 | 1 | 27 | |||
| 28 | Корок | ЭО-3323.20.30.049 | 3 | 3 | 28 | |||
| 29 | Поршень | 225-01-07.00.024 | 1 | 1 | 29 | |||
| 31 | Прокладка | ЭО-3322Б.03.30.022 | 1 | 1 | 31 | |||
| 32 | Регулювальна прокладка | ЭО-3322Б.03.30.023 | 3 | 3 | 32 | |||
| 34 | Пробка конічна | ЭО-3322А.09.40.004 | 1 | 1 | 34 | |||
| 35 | Корок | 18.31.06.005 | 1 | 1 | 35 | |||
| 36 | Стопорне кільце | ЭО-3322Б.68.00.005 | 9 | 9 | 36 | |||
| 39 | Супутник | 18.31.03.011 | 5 | 5 | 39 | |||
| 40 | Стопорне кільце | 18.31.03.031 | 18 | 18 | 40 | |||
| 41 | Посібник | 18.31.04.014 | 1 | 1 | 41 | |||
| 42 | Кільце | 18.31.04.029 | 1 | 1 | 42 | |||
| 47 | Диск опорний | 222-00.07.023 | 1 | 1 | 47 | |||
| 48 | Диск нерухомий | КА-525.26.019 | 2 | 2 | 48 | |||
| 55 | Болт | 7798.М10-8gх35.58.019 | 4 | 4 | 55 | |||
| 58 | Болт | 7798.М16-8gх45.58.019 | 4 | 4 | 58 | |||
| 59 | Болт | 7798.М12-8gх35.58.019 | 24 | 24 | 59 | |||
| 61 | Болт | 7798.М10-8gх30.88.40Х.019 | 12 | 12 | 61 | |||
| 62 | КІЛЬЦО | 9833.100-105-30-2-3 | 2 | 2 | 62 | |||
| 63 | КІЛЬЦО | 9833.185-190-36-2-3 | 1 | 1 | 63 | |||
| 64 | КІЛЬЦО | 9833.220-230-58-2-3 | 1 | 1 | 64 | |||
| 65 | КІЛЬЦО | 9833.260-270-58-2-3 | 2 | 2 | 65 | |||
| 66 | КІЛЬЦО | 9833.300-310-58-2-3 | 2 | 2 | 66 | |||
| 68 | КІЛЬЦО | 13941.2В190 | 1 | 1 | 68 | |||
| 69 | КІЛЬЦО | 13941.2В220 | 1 | 1 | 69 | |||
| 70 | Манжета | 8752.2.1-110х135-1 | 2 | 2 | 70 | |||
| 72 | Маслянка | 19853.1,3.01 | 1 | 1 | 72 | |||
| 73 | Підшипник | 5377.502207 | 18 | 18 | 73 | |||
| 74 | Підшипник | 6364.97521 | 1 | 1 | 74 | |||
| 75 | Підшипник | 8328.32221 | 1 | 1 | 75 | |||
| 79 | Шайба | 6402.10.65Г.019 | 12 | 12 | 79 | |||
| 80 | Шайба | 6402.16.65Г.019 | 4 | 4 | 80 | |||
| 81 | Шайба | 6402.12.65Г.019 | 24 | 24 | 81 | |||
| 85 | Гідромотор | A2FM107\61W-XAB191J-SK | 1 | 1 | 85 | |||
| 86 | Диск | ТУ14.1.1291-75.150.37.074 | 2 | 2 | 86 |
