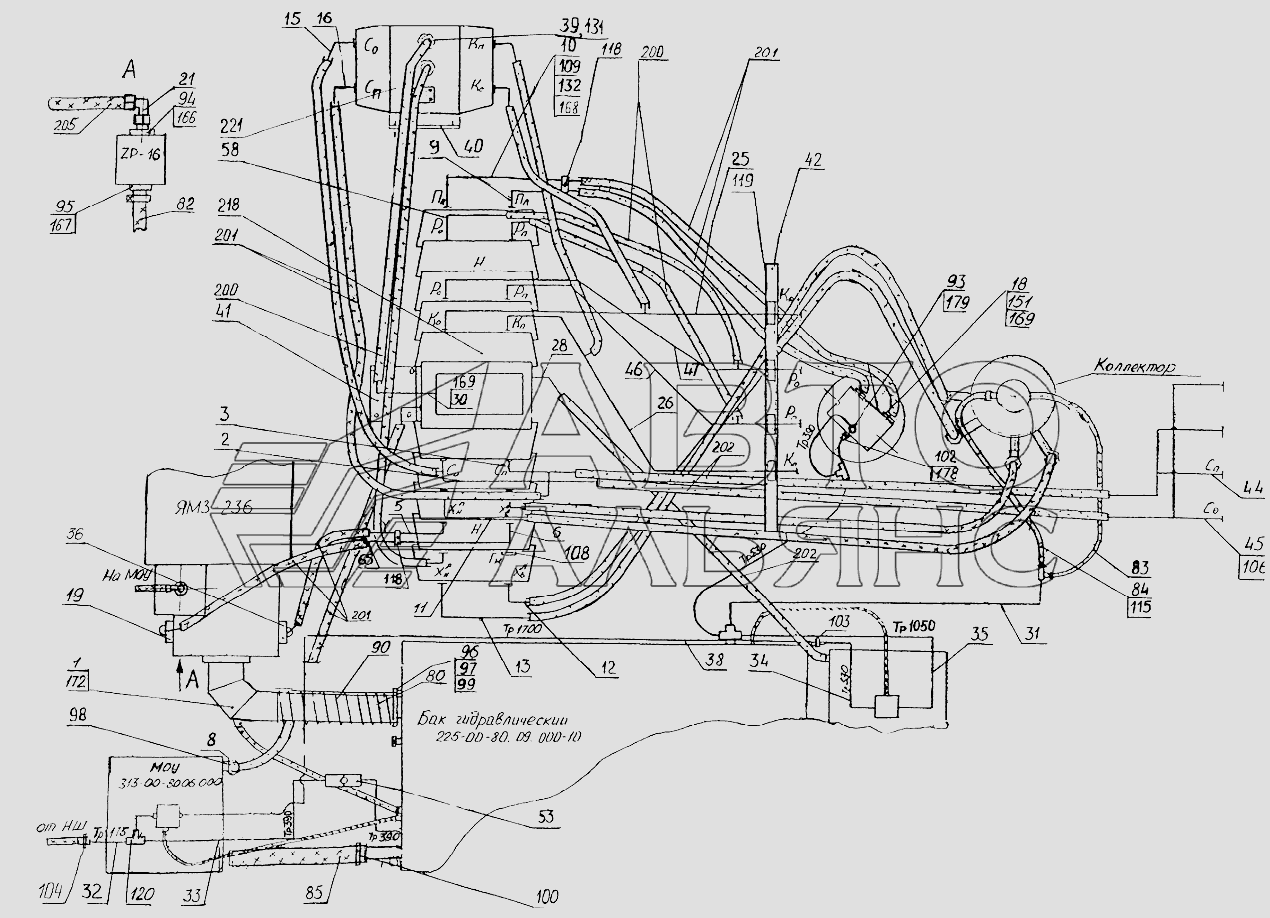

- Трубопроводи на поворотній платформі (з гідравлікою "Rexroth")
100%
Назва деталі
Установка маслоохолоджувальна
Заводський номер
313-00-80.06.000
Кількість на модель
№
Назва деталі
Бак гідравлічний
Заводський номер
225-00-80.09.000-10
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.400
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.010
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.020
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.070
Кількість на модель
1
№
5
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.080
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.170
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.190
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.190-10
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.200
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.210
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.220
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.240
Кількість на модель
1
№
15
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.250
Кількість на модель
1
№
16
Назва деталі
Перехідник
Заводський номер
225-06-80.01.300
Кількість на модель
2
№
18
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.320
Кількість на модель
1
№
19
Назва деталі
Кутник
Заводський номер
005-01-80.01.210-10
Кількість на модель
1
№
21
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.030
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
225-00-80.01.040
Кількість на модель
1
№
26
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.090
Кількість на модель
2
№
28
Назва деталі
Фланець
Заводський номер
222-02-80.01.110
Кількість на модель
1
№
30
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.120
Кількість на модель
1
№
31
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.130
Кількість на модель
3
№
32
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.140
Кількість на модель
3
№
33
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.150
Кількість на модель
2
№
34
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.160
Кількість на модель
1
№
35
Назва деталі
Трубопровід
Заводський номер
222-02-80.01.200
Кількість на модель
1
№
36
Назва деталі
Трубопровід
Заводський номер
312-04-80.01.250
Кількість на модель
1
№
38
Назва деталі
Перехідник
Заводський номер
312-04-80.01.310
Кількість на модель
5
№
39
Назва деталі
Кронштейн
Заводський номер
222-00-01.260
Кількість на модель
1
№
40
Назва деталі
Кронштейн
Заводський номер
314-02-80.01.050
Кількість на модель
1
№
41
Назва деталі
Кронштейн
Заводський номер
314-02-80.01.090-10
Кількість на модель
1
№
42
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.110
Кількість на модель
1
№
44
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.120
Кількість на модель
1
№
45
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.150
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
314-02-80.01.160
Кількість на модель
1
№
47
Назва деталі
Клапан запобіжний
Заводський номер
ЭО-3323А.08.07.110-10
Кількість на модель
1
№
53
Назва деталі
Трубопровід
Заводський номер
ЭО-3323.08.01.080
Кількість на модель
2
№
58
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3323.01.82.680
Кількість на модель
2
№
65
Назва деталі
Вмикач манометра
Заводський номер
ЭО-3322А.23.02.260
Кількість на модель
1
№
67
Назва деталі
Рукав
Заводський номер
222-02-80.01.003
Кількість на модель
1
№
80
Назва деталі
Рукав
Заводський номер
222-02-80.01.004
Кількість на модель
1
№
82
Назва деталі
Рукав х, L=+/-
Заводський номер
222-02-80.01.005
Кількість на модель
1
№
83
Назва деталі
Рукав х, L=+/-
Заводський номер
222-02-80.01.006
Кількість на модель
1
№
84
Назва деталі
Рукав х, , L=+/-
Заводський номер
222-02-80.01.007
Кількість на модель
2
№
85
Назва деталі
Туша.
Заводський номер
225-00-80.01.001
Кількість на модель
1
№
90
Назва деталі
Штуцер
Заводський номер
225-06-80.01.002-10
Кількість на модель
1
№
93
Назва деталі
Перехідник
Заводський номер
225-06-80.01.003
Кількість на модель
1
№
94
Назва деталі
Перехідник
Заводський номер
225-06-80.01.004
Кількість на модель
1
№
95
Назва деталі
Хомут
Заводський номер
ЭО-3322А.04.00.002
Кількість на модель
2
№
96
Назва деталі
Бонка
Заводський номер
ЭО-3322А.04.00.003
Кількість на модель
6
№
97
Назва деталі
Півкільце
Заводський номер
ЭО-3322А.04.08.016
Кількість на модель
2
№
98
Назва деталі
Болт
Заводський номер
ЭО-3322А.04.00.213
Кількість на модель
6
№
99
Назва деталі
Хомут
Заводський номер
ЭО-3322А.04.31.005
Кількість на модель
4
№
100
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.23.02.001
Кількість на модель
1
№
102
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.007
Кількість на модель
1
№
103
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.24.01.009
Кількість на модель
1
№
104
Назва деталі
Горіх
Заводський номер
ЭО-3322Б.48.01.904
Кількість на модель
4
№
106
Назва деталі
Фланець
Заводський номер
ЭО-3323.01.80.003
Кількість на модель
2
№
108
Назва деталі
Фланець
Заводський номер
ЭО-3323.01.80.004
Кількість на модель
42
№
109
Назва деталі
Хомут
Заводський номер
Э-302-1-3900-07
Кількість на модель
6
№
115
Назва деталі
Скоба
Заводський номер
СП-71А.222.3.006
Кількість на модель
4
№
118
Назва деталі
Притиск
Заводський номер
МГ-300.222.1.002
Кількість на модель
4
№
119
Назва деталі
Трійник
Заводський номер
ЭО-3322В.20.01.001
Кількість на модель
1
№
120
Назва деталі
Болт
Заводський номер
7796.М10-8gх30.88.40Х.019
Кількість на модель
20
№
131
Назва деталі
Болт
Заводський номер
7796.М10-8gх40.88.40Х.019
Кількість на модель
80
№
132
Назва деталі
Болт
Заводський номер
7798.М14-8gх35.88.40Х.019
Кількість на модель
8
№
151
Назва деталі
КІЛЬЦО
Заводський номер
9833.020-024-25-2-3
Кількість на модель
1
№
166
Назва деталі
КІЛЬЦО
Заводський номер
9833.024-028-25-2-3
Кількість на модель
1
№
167
Назва деталі
КІЛЬЦО
Заводський номер
9833.030-035-30-2-3
Кількість на модель
25
№
168
Назва деталі
КІЛЬЦО
Заводський номер
9833.038-044-36-2-3
Кількість на модель
7
№
169
Назва деталі
КІЛЬЦО
Заводський номер
9833.049-055-36-2-3
Кількість на модель
1
№
170
Назва деталі
КІЛЬЦО
Заводський номер
9833.100-110-58-2-3
Кількість на модель
1
№
172
Назва деталі
Прокладка
Заводський номер
23358.18М3
Кількість на модель
1
№
178
Назва деталі
Прокладка
Заводський номер
23358.27М3
Кількість на модель
1
№
179
Назва деталі
РВД
Заводський номер
РВД25-32(М42х2)-650-У
Кількість на модель
3
№
200
Назва деталі
РВД
Заводський номер
РВД25-32(М42х2)-850-У
Кількість на модель
9
№
201
Назва деталі
РВД
Заводський номер
РВД25-32(М42х2)-1250-У
Кількість на модель
4
№
202
Назва деталі
РВД
Заводський номер
РВД12-28(М22х1,5)-650-У
Кількість на модель
1
№
205
Назва деталі
Гідророзподільник
Заводський номер
ЕТ-25-520.00
Кількість на модель
1
№
218
Назва деталі
Гідророзподільник
Заводський номер
ЕТ-22-521.00
Кількість на модель
1
№
221
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Установка маслоохолоджувальна | 313-00-80.06.000 | |||||||
| Бак гідравлічний | 225-00-80.09.000-10 | |||||||
| 1 | Трубопровід | 225-00-80.01.400 | 1 | 1 | 1 | |||
| 2 | Трубопровід | 225-00-80.01.010 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 225-00-80.01.020 | 1 | 1 | 3 | |||
| 5 | Трубопровід | 225-00-80.01.070 | 1 | 1 | 5 | |||
| 6 | Трубопровід | 225-00-80.01.080 | 1 | 1 | 6 | |||
| 8 | Трубопровід | 225-00-80.01.170 | 1 | 1 | 8 | |||
| 9 | Трубопровід | 225-00-80.01.190 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 225-00-80.01.190-10 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 225-00-80.01.200 | 1 | 1 | 11 | |||
| 12 | Трубопровід | 225-00-80.01.210 | 2 | 2 | 12 | |||
| 13 | Трубопровід | 225-00-80.01.220 | 1 | 1 | 13 | |||
| 15 | Трубопровід | 225-00-80.01.240 | 1 | 1 | 15 | |||
| 16 | Трубопровід | 225-00-80.01.250 | 1 | 1 | 16 | |||
| 18 | Перехідник | 225-06-80.01.300 | 2 | 2 | 18 | |||
| 19 | Трубопровід | 225-00-80.01.320 | 1 | 1 | 19 | |||
| 21 | Кутник | 005-01-80.01.210-10 | 1 | 1 | 21 | |||
| 25 | Трубопровід | 225-00-80.01.030 | 1 | 1 | 25 | |||
| 26 | Трубопровід | 225-00-80.01.040 | 1 | 1 | 26 | |||
| 28 | Трубопровід | 222-02-80.01.090 | 2 | 2 | 28 | |||
| 30 | Фланець | 222-02-80.01.110 | 1 | 1 | 30 | |||
| 31 | Трубопровід | 222-02-80.01.120 | 1 | 1 | 31 | |||
| 32 | Трубопровід | 222-02-80.01.130 | 3 | 3 | 32 | |||
| 33 | Трубопровід | 222-02-80.01.140 | 3 | 3 | 33 | |||
| 34 | Трубопровід | 222-02-80.01.150 | 2 | 2 | 34 | |||
| 35 | Трубопровід | 222-02-80.01.160 | 1 | 1 | 35 | |||
| 36 | Трубопровід | 222-02-80.01.200 | 1 | 1 | 36 | |||
| 38 | Трубопровід | 312-04-80.01.250 | 1 | 1 | 38 | |||
| 39 | Перехідник | 312-04-80.01.310 | 5 | 5 | 39 | |||
| 40 | Кронштейн | 222-00-01.260 | 1 | 1 | 40 | |||
| 41 | Кронштейн | 314-02-80.01.050 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 314-02-80.01.090-10 | 1 | 1 | 42 | |||
| 44 | Трубопровід | 314-02-80.01.110 | 1 | 1 | 44 | |||
| 45 | Трубопровід | 314-02-80.01.120 | 1 | 1 | 45 | |||
| 46 | Трубопровід | 314-02-80.01.150 | 1 | 1 | 46 | |||
| 47 | Трубопровід | 314-02-80.01.160 | 1 | 1 | 47 | |||
| 53 | Клапан запобіжний | ЭО-3323А.08.07.110-10 | 1 | 1 | 53 | |||
| 58 | Трубопровід | ЭО-3323.08.01.080 | 2 | 2 | 58 | |||
| 65 | Вмикач манометра | ЭО-3323.01.82.680 | 2 | 2 | 65 | |||
| 67 | Вмикач манометра | ЭО-3322А.23.02.260 | 1 | 1 | 67 | |||
| 80 | Рукав | 222-02-80.01.003 | 1 | 1 | 80 | |||
| 82 | Рукав | 222-02-80.01.004 | 1 | 1 | 82 | |||
| 83 | Рукав х, L=+/- | 222-02-80.01.005 | 1 | 1 | 83 | |||
| 84 | Рукав х, L=+/- | 222-02-80.01.006 | 1 | 1 | 84 | |||
| 85 | Рукав х, , L=+/- | 222-02-80.01.007 | 2 | 2 | 85 | |||
| 90 | Туша. | 225-00-80.01.001 | 1 | 1 | 90 | |||
| 93 | Штуцер | 225-06-80.01.002-10 | 1 | 1 | 93 | |||
| 94 | Перехідник | 225-06-80.01.003 | 1 | 1 | 94 | |||
| 95 | Перехідник | 225-06-80.01.004 | 1 | 1 | 95 | |||
| 96 | Хомут | ЭО-3322А.04.00.002 | 2 | 2 | 96 | |||
| 97 | Бонка | ЭО-3322А.04.00.003 | 6 | 6 | 97 | |||
| 98 | Півкільце | ЭО-3322А.04.08.016 | 2 | 2 | 98 | |||
| 99 | Болт | ЭО-3322А.04.00.213 | 6 | 6 | 99 | |||
| 100 | Хомут | ЭО-3322А.04.31.005 | 4 | 4 | 100 | |||
| 102 | Штуцер | ЭО-3322А.23.02.001 | 1 | 1 | 102 | |||
| 103 | Штуцер | ЭО-3322А.24.01.007 | 1 | 1 | 103 | |||
| 104 | Штуцер | ЭО-3322А.24.01.009 | 1 | 1 | 104 | |||
| 106 | Горіх | ЭО-3322Б.48.01.904 | 4 | 4 | 106 | |||
| 108 | Фланець | ЭО-3323.01.80.003 | 2 | 2 | 108 | |||
| 109 | Фланець | ЭО-3323.01.80.004 | 42 | 42 | 109 | |||
| 115 | Хомут | Э-302-1-3900-07 | 6 | 6 | 115 | |||
| 118 | Скоба | СП-71А.222.3.006 | 4 | 4 | 118 | |||
| 119 | Притиск | МГ-300.222.1.002 | 4 | 4 | 119 | |||
| 120 | Трійник | ЭО-3322В.20.01.001 | 1 | 1 | 120 | |||
| 131 | Болт | 7796.М10-8gх30.88.40Х.019 | 20 | 20 | 131 | |||
| 132 | Болт | 7796.М10-8gх40.88.40Х.019 | 80 | 80 | 132 | |||
| 151 | Болт | 7798.М14-8gх35.88.40Х.019 | 8 | 8 | 151 | |||
| 166 | КІЛЬЦО | 9833.020-024-25-2-3 | 1 | 1 | 166 | |||
| 167 | КІЛЬЦО | 9833.024-028-25-2-3 | 1 | 1 | 167 | |||
| 168 | КІЛЬЦО | 9833.030-035-30-2-3 | 25 | 25 | 168 | |||
| 169 | КІЛЬЦО | 9833.038-044-36-2-3 | 7 | 7 | 169 | |||
| 170 | КІЛЬЦО | 9833.049-055-36-2-3 | 1 | 1 | 170 | |||
| 172 | КІЛЬЦО | 9833.100-110-58-2-3 | 1 | 1 | 172 | |||
| 178 | Прокладка | 23358.18М3 | 1 | 1 | 178 | |||
| 179 | Прокладка | 23358.27М3 | 1 | 1 | 179 | |||
| 200 | РВД | РВД25-32(М42х2)-650-У | 3 | 3 | 200 | |||
| 201 | РВД | РВД25-32(М42х2)-850-У | 9 | 9 | 201 | |||
| 202 | РВД | РВД25-32(М42х2)-1250-У | 4 | 4 | 202 | |||
| 205 | РВД | РВД12-28(М22х1,5)-650-У | 1 | 1 | 205 | |||
| 218 | Гідророзподільник | ЕТ-25-520.00 | 1 | 1 | 218 | |||
| 221 | Гідророзподільник | ЕТ-22-521.00 | 1 | 1 | 221 |
