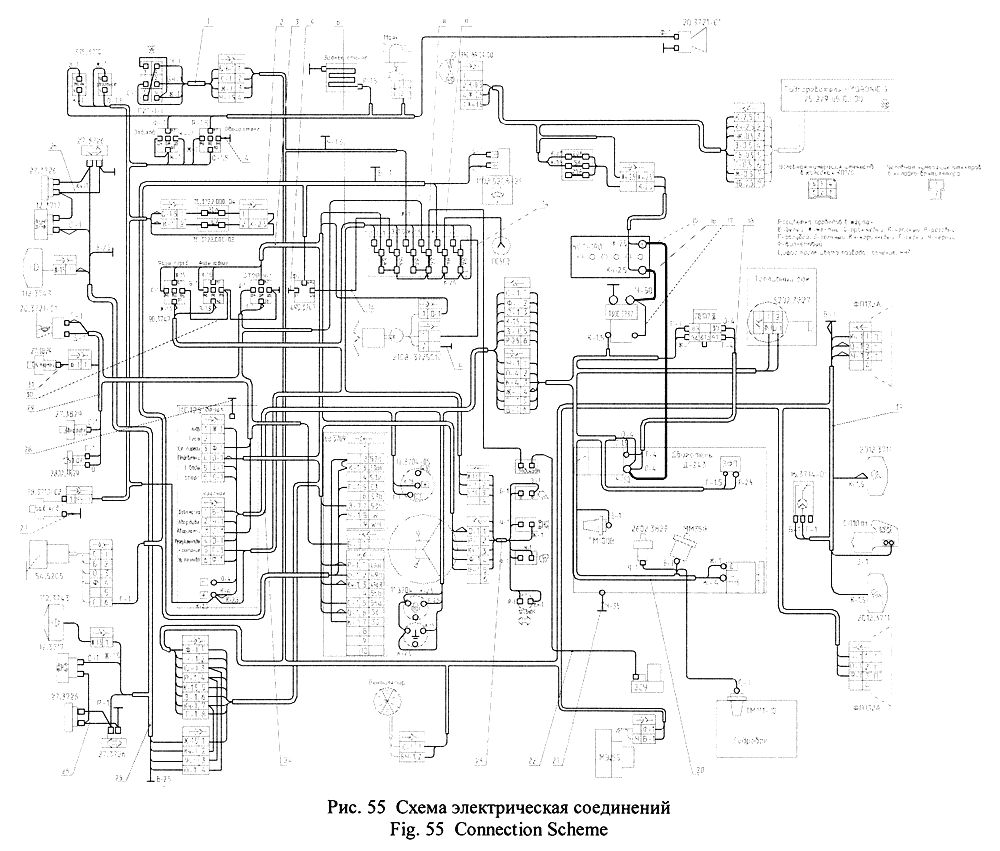

Схема електрична з'єднань
100%
Назва деталі
Жгут проводов
Заводський номер
005-06-88.18.010
Кількість на модель
1
№
1
Назва деталі
Жгут проводов
Заводський номер
005-04-88.14.110
Кількість на модель
1
№
2
Назва деталі
Жгут проводов
Заводський номер
005-06-88.18.020
Кількість на модель
1
№
3
Назва деталі
Провід
Заводський номер
016-00-88.26.150-10
Кількість на модель
3
№
4
Назва деталі
Жгут проводов
Заводський номер
005-06-88.18.040
Кількість на модель
1
№
6
Назва деталі
Провід
Заводський номер
005-04-88.14.230
Кількість на модель
1
№
8
Назва деталі
Провід
Заводський номер
003-03-88.31.010
Кількість на модель
1
№
9
Назва деталі
Провід
Заводський номер
005-04-88.14.150
Кількість на модель
2
№
14
Назва деталі
Провід
Заводський номер
005-04-88.14.180
Кількість на модель
1
№
15
Назва деталі
Провід
Заводський номер
005-04-88.14.180-10
Кількість на модель
1
№
16
Назва деталі
Провід
Заводський номер
016-00-88.26.090-10
Кількість на модель
1
№
17
Назва деталі
Жгут проводов стартера
Заводський номер
005-06-88.18.100
Кількість на модель
1
№
18
Назва деталі
Джгут проводів кабіни
Заводський номер
005-06-88.18.110
Кількість на модель
1
№
19
Назва деталі
Джгут проводів двигуна
Заводський номер
005-06-88.18.120
Кількість на модель
1
№
20
Назва деталі
Провід
Заводський номер
005-01-88.08.200
Кількість на модель
1
№
21
Назва деталі
Провід
Заводський номер
005-04-88.14.220
Кількість на модель
1
№
22
Назва деталі
Жгут проводов
Заводський номер
005-06-88.18.130
Кількість на модель
1
№
23
Назва деталі
Жгут проводов
Заводський номер
005-06-88.18.140
Кількість на модель
1
№
24
Назва деталі
Жгут проводов
Заводський номер
005-04-88.14.040
Кількість на модель
1
№
25
Назва деталі
Провід
Заводський номер
005-04-88.14.210
Кількість на модель
2
№
26
Назва деталі
Провід
Заводський номер
005-06-88.18.150
Кількість на модель
1
№
27
Назва деталі
Провід
Заводський номер
005-04-88.14.120
Кількість на модель
1
№
28
Назва деталі
Жгут проводов
Заводський номер
005-04-88.14.050
Кількість на модель
1
№
29
Назва деталі
Провід
Заводський номер
005-04-88.14.160
Кількість на модель
1
№
30
Назва деталі
Провід
Заводський номер
005-04-88.14.170
Кількість на модель
1
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут проводов | 005-06-88.18.010 | 1 | 1 | 1 | |||
| 2 | Жгут проводов | 005-04-88.14.110 | 1 | 1 | 2 | |||
| 3 | Жгут проводов | 005-06-88.18.020 | 1 | 1 | 3 | |||
| 4 | Провід | 016-00-88.26.150-10 | 3 | 3 | 4 | |||
| 6 | Жгут проводов | 005-06-88.18.040 | 1 | 1 | 6 | |||
| 8 | Провід | 005-04-88.14.230 | 1 | 1 | 8 | |||
| 9 | Провід | 003-03-88.31.010 | 1 | 1 | 9 | |||
| 14 | Провід | 005-04-88.14.150 | 2 | 2 | 14 | |||
| 15 | Провід | 005-04-88.14.180 | 1 | 1 | 15 | |||
| 16 | Провід | 005-04-88.14.180-10 | 1 | 1 | 16 | |||
| 17 | Провід | 016-00-88.26.090-10 | 1 | 1 | 17 | |||
| 18 | Жгут проводов стартера | 005-06-88.18.100 | 1 | 1 | 18 | |||
| 19 | Джгут проводів кабіни | 005-06-88.18.110 | 1 | 1 | 19 | |||
| 20 | Джгут проводів двигуна | 005-06-88.18.120 | 1 | 1 | 20 | |||
| 21 | Провід | 005-01-88.08.200 | 1 | 1 | 21 | |||
| 22 | Провід | 005-04-88.14.220 | 1 | 1 | 22 | |||
| 23 | Жгут проводов | 005-06-88.18.130 | 1 | 1 | 23 | |||
| 24 | Жгут проводов | 005-06-88.18.140 | 1 | 1 | 24 | |||
| 25 | Жгут проводов | 005-04-88.14.040 | 1 | 1 | 25 | |||
| 26 | Провід | 005-04-88.14.210 | 2 | 2 | 26 | |||
| 27 | Провід | 005-06-88.18.150 | 1 | 1 | 27 | |||
| 28 | Провід | 005-04-88.14.120 | 1 | 1 | 28 | |||
| 29 | Жгут проводов | 005-04-88.14.050 | 1 | 1 | 29 | |||
| 30 | Провід | 005-04-88.14.160 | 1 | 1 | 30 | |||
| 31 | Провід | 005-04-88.14.170 | 1 | 1 | 31 |
