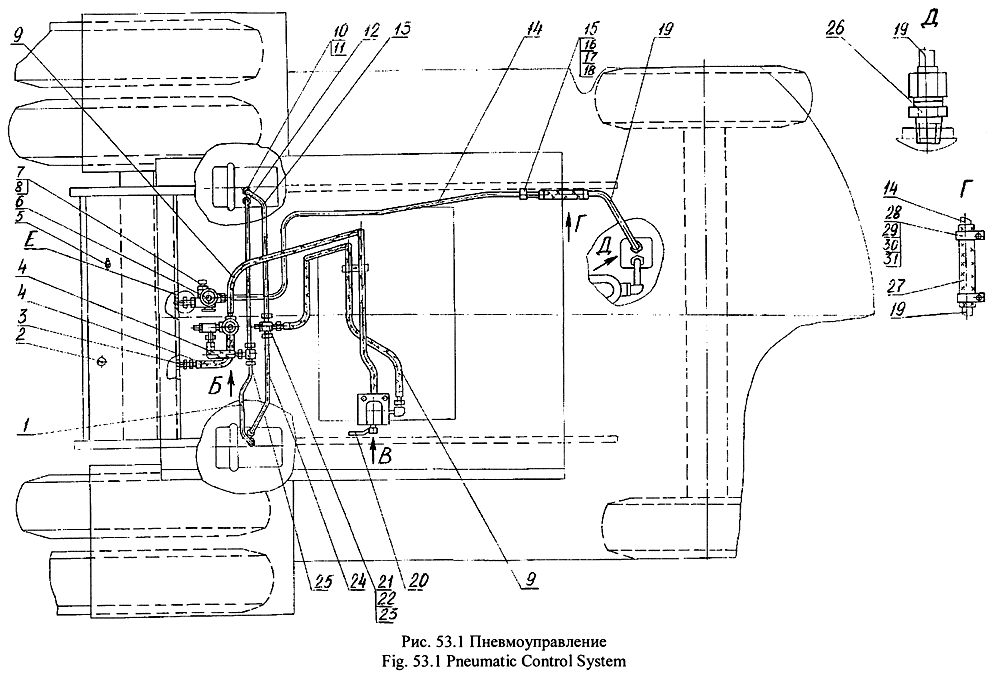

Пневмоуправління
100%
Назва деталі
Трубопровід
Заводський номер
005-04-81.00.040
Кількість на модель
1
№
1
Назва деталі
Пробка конічна
Заводський номер
ЭО-3322А.09.40.004
Кількість на модель
1
№
2
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.09.30.001
Кількість на модель
1
№
3
Назва деталі
Шланг
Заводський номер
005-04-81.00.100
Кількість на модель
2
№
4
Назва деталі
Кран зливний
Заводський номер
ОСТ37.011.240-81.ПС-7
Кількість на модель
1
№
5
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
1
№
6
Назва деталі
Штуцер
Заводський номер
ЭО-3322А.66.01.005
Кількість на модель
2
№
7
Назва деталі
Прокладка
Заводський номер
23358.22М3
Кількість на модель
2
№
8
Назва деталі
Шланг
Заводський номер
005-04-81.00.110
Кількість на модель
2
№
9
Назва деталі
Штуцер
Заводський номер
ЭО-3323.20.91.005
Кількість на модель
4
№
10
Назва деталі
Прокладка
Заводський номер
ЭО-3323.20.91.009 | Прокладка
Кількість на модель
4
№
11
Назва деталі
Трубопровід
Заводський номер
005-04-81.00.060
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
005-04-81.00.050
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
005-04-81.10.030
Кількість на модель
1
№
14
Назва деталі
Хомут
Заводський номер
ЭО-3322В.47.20.002
Кількість на модель
1
№
15
Назва деталі
Болт
Заводський номер
7798.ВМ10-8gx25.58.019
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
6402.10.01.019
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
11371.10.01.019
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
13.01.91.110
Кількість на модель
1
№
19
Назва деталі
Кран роз'єднувальний
Заводський номер
13.01.03.430
Кількість на модель
1
№
20
Назва деталі
Хрестовина
Заводський номер
005-04-81.00.001
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
23358.12М3
Кількість на модель
3
№
22
Назва деталі
Датчик аварійного тиску повітря (допускається заміна)
Заводський номер
ММ124Д
Кількість на модель
2
№
23
Назва деталі
Трубопровід
Заводський номер
005-04-81.00.030
Кількість на модель
1
№
24
Назва деталі
Трійник
Заводський номер
ЭО-3322А.24.01.004
Кількість на модель
1
№
25
Назва деталі
Штуцер
Заводський номер
Э302Б-1-6150-03
Кількість на модель
1
№
26
Назва деталі
Рукав L=± мм
Заводський номер
10362.12x20-1,6В
Кількість на модель
1
№
27
Назва деталі
Хомут
Заводський номер
ЭО-3323.01.90.005
Кількість на модель
2
№
28
Назва деталі
Болт
Заводський номер
7798.ВМ6-8gx30.58.019
Кількість на модель
2
№
29
Назва деталі
Горіх
Заводський номер
5915.М6-7Н.5.019
Кількість на модель
2
№
30
Назва деталі
Шайба
Заводський номер
11371.6.01.019
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | 005-04-81.00.040 | 1 | 1 | 1 | |||
| 2 | Пробка конічна | ЭО-3322А.09.40.004 | 1 | 1 | 2 | |||
| 3 | Штуцер | ЭО-3322А.09.30.001 | 1 | 1 | 3 | |||
| 4 | Шланг | 005-04-81.00.100 | 2 | 2 | 4 | |||
| 5 | Кран зливний | ОСТ37.011.240-81.ПС-7 | 1 | 1 | 5 | |||
| 6 | Регулятор тиску | 100-3512010 | 1 | 1 | 6 | |||
| 7 | Штуцер | ЭО-3322А.66.01.005 | 2 | 2 | 7 | |||
| 8 | Прокладка | 23358.22М3 | 2 | 2 | 8 | |||
| 9 | Шланг | 005-04-81.00.110 | 2 | 2 | 9 | |||
| 10 | Штуцер | ЭО-3323.20.91.005 | 4 | 4 | 10 | |||
| 11 | Прокладка | ЭО-3323.20.91.009 | Прокладка | 4 | 4 | 11 | |||
| 12 | Трубопровід | 005-04-81.00.060 | 1 | 1 | 12 | |||
| 13 | Трубопровід | 005-04-81.00.050 | 1 | 1 | 13 | |||
| 14 | Трубопровід | 005-04-81.10.030 | 1 | 1 | 14 | |||
| 15 | Хомут | ЭО-3322В.47.20.002 | 1 | 1 | 15 | |||
| 16 | Болт | 7798.ВМ10-8gx25.58.019 | 1 | 1 | 16 | |||
| 17 | Шайба | 6402.10.01.019 | 1 | 1 | 17 | |||
| 18 | Шайба | 11371.10.01.019 | 1 | 1 | 18 | |||
| 19 | Трубопровід | 13.01.91.110 | 1 | 1 | 19 | |||
| 20 | Кран роз'єднувальний | 13.01.03.430 | 1 | 1 | 20 | |||
| 21 | Хрестовина | 005-04-81.00.001 | 1 | 1 | 21 | |||
| 22 | Прокладка | 23358.12М3 | 3 | 3 | 22 | |||
| 23 | Датчик аварійного тиску повітря (допускається заміна) | ММ124Д | 2 | 2 | 23 | |||
| 24 | Трубопровід | 005-04-81.00.030 | 1 | 1 | 24 | |||
| 25 | Трійник | ЭО-3322А.24.01.004 | 1 | 1 | 25 | |||
| 26 | Штуцер | Э302Б-1-6150-03 | 1 | 1 | 26 | |||
| 27 | Рукав L=± мм | 10362.12x20-1,6В | 1 | 1 | 27 | |||
| 28 | Хомут | ЭО-3323.01.90.005 | 2 | 2 | 28 | |||
| 29 | Болт | 7798.ВМ6-8gx30.58.019 | 2 | 2 | 29 | |||
| 30 | Горіх | 5915.М6-7Н.5.019 | 2 | 2 | 30 | |||
| 31 | Шайба | 11371.6.01.019 | 2 | 2 | 31 |
