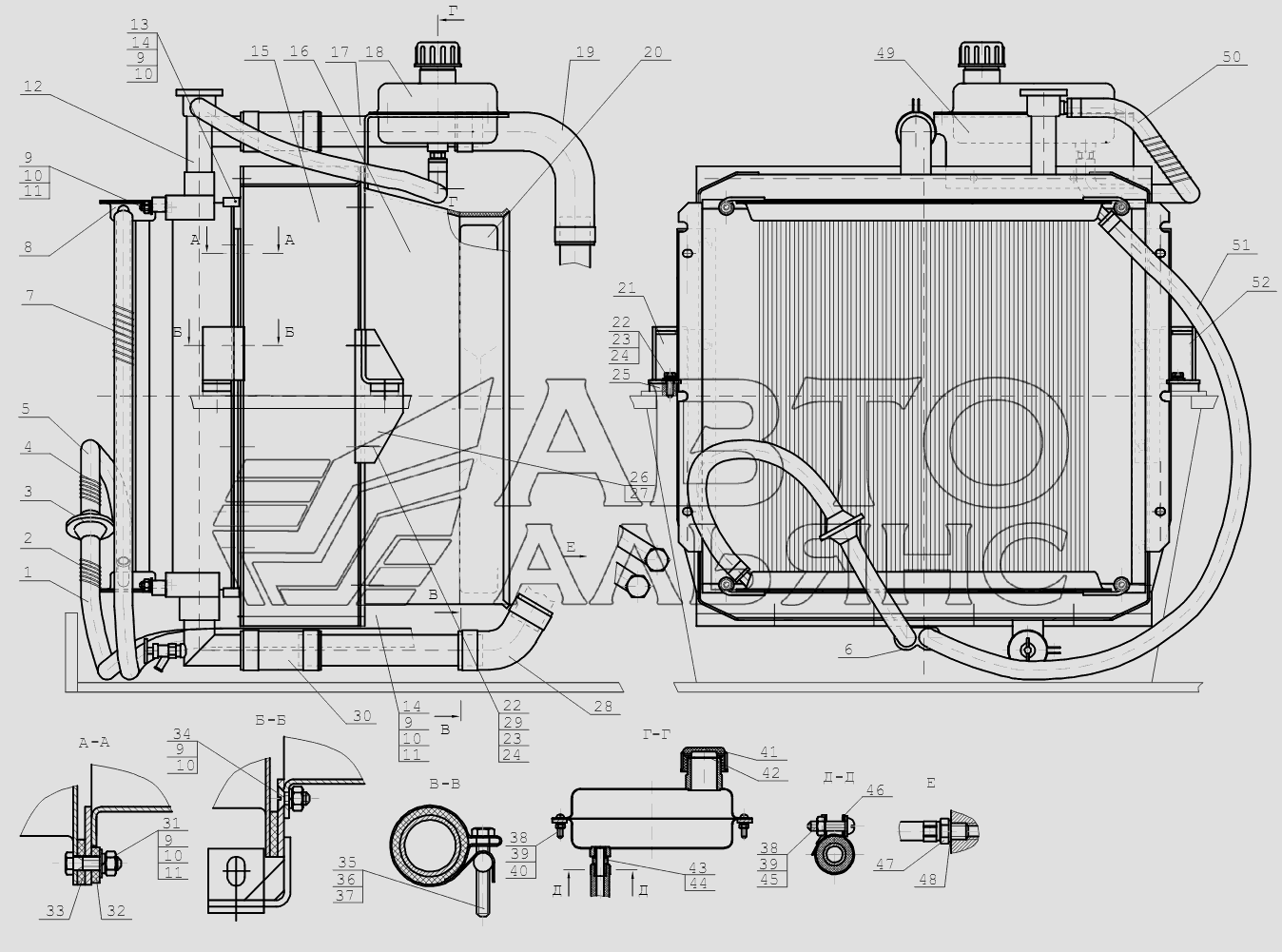

- Встановлення радіаторів
100%
Назва деталі
Рукав
Заводський номер
10362.14х23-1.6
Кількість на модель
1
№
1
Назва деталі
Обкладинка
Заводський номер
005-01-03.02.005
Кількість на модель
1
№
2
Назва деталі
Фільтр
Заводський номер
70-1405230
Кількість на модель
1
№
3
Назва деталі
Обкладинка
Заводський номер
005-01-03.02.004
Кількість на модель
1
№
4
Назва деталі
Хомутик
Заводський номер
Э-302-1-1600-14
Кількість на модель
2
№
6
Назва деталі
Обкладинка
Заводський номер
005-01-03.02.006
Кількість на модель
1
№
7
Назва деталі
Радіатор масляний
Заводський номер
РМ100-1013030
Кількість на модель
1
№
8
Назва деталі
Горіх
Заводський номер
5915.М8-7Н.5.019
Кількість на модель
36
№
9
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
36
№
10
Назва деталі
Шайба
Заводський номер
11371.8.01.019
Кількість на модель
28
№
11
Назва деталі
Радіатор для води
Заводський номер
ВП-05-04-1301010
Кількість на модель
1
№
12
Назва деталі
Накладка
Заводський номер
005-04-03.11.021
Кількість на модель
2
№
13
Назва деталі
Болт
Заводський номер
7798.ВМ8-8gх20.58.019
Кількість на модель
24
№
14
Назва деталі
обігрівач
Заводський номер
005-04-80.06.000
Кількість на модель
1
№
15
Назва деталі
Дифузор
Заводський номер
005-04-03.11.004
Кількість на модель
1
№
16
Назва деталі
Труба
Заводський номер
005-04-03.11.015
Кількість на модель
2
№
17
Назва деталі
Бачок
Заводський номер
16.03.14.100
Кількість на модель
1
№
18
Назва деталі
Шланг
Заводський номер
ЭО-3323.04.04.002
Кількість на модель
1
№
19
Назва деталі
Крильчатка
Заводський номер
005-04-03.11.070
Кількість на модель
1
№
20
Назва деталі
Опора
Заводський номер
005-04-03.11.080-10
Кількість на модель
1
№
21
Назва деталі
Болт
Заводський номер
7798.ВМ10-8gх25.58.019
Кількість на модель
4
№
22
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
8
№
23
Назва деталі
Шайба
Заводський номер
11371.10.01.019
Кількість на модель
12
№
24
Назва деталі
Прокладка
Заводський номер
005-04-03.11.008
Кількість на модель
4
№
25
Назва деталі
Кронштейн
Заводський номер
005-04-03.11.030
Кількість на модель
1
№
26
Назва деталі
Кронштейн
Заводський номер
005-04-03.11.040
Кількість на модель
1
№
27
Назва деталі
Шланг
Заводський номер
ЭО-3323.04.04.006
Кількість на модель
1
№
28
Назва деталі
Горіх
Заводський номер
5915.М10-7Н.5.019
Кількість на модель
8
№
29
Назва деталі
Рукав
Заводський номер
10362.38х48-1.6
Кількість на модель
2
№
30
Назва деталі
Болт
Заводський номер
7798.ВМ8-8gх30.58.019
Кількість на модель
4
№
31
Назва деталі
Шайба
Заводський номер
005-04-03.11.018
Кількість на модель
4
№
32
Назва деталі
Прокладка
Заводський номер
005-04-03.11.016
Кількість на модель
2
№
33
Назва деталі
Гвинт
Заводський номер
005-04-03.11.017
Кількість на модель
8
№
34
Назва деталі
Бонка
Заводський номер
ЭО-3322А.04.00.003
Кількість на модель
8
№
35
Назва деталі
Болт
Заводський номер
ЭО-3322А.04.00.213
Кількість на модель
8
№
36
Назва деталі
Хомут
Заводський номер
ЭО-3322А.04.31.005
Кількість на модель
8
№
37
Назва деталі
Гвинт
Заводський номер
17473.ВМ6-8g25.58.019
Кількість на модель
2
№
38
Назва деталі
Горіх
Заводський номер
5915.М6-7Н.5.019
Кількість на модель
2
№
39
Назва деталі
Шайба
Заводський номер
6402.6.65Г.019
Кількість на модель
4
№
40
Назва деталі
Кришка
Заводський номер
16.03.14.001
Кількість на модель
1
№
41
Назва деталі
Прокладка
Заводський номер
16.03.14.002
Кількість на модель
1
№
42
Назва деталі
Штуцер
Заводський номер
16.03.16.002
Кількість на модель
1
№
43
Назва деталі
Прокладка
Заводський номер
23358.14М3
Кількість на модель
1
№
44
Назва деталі
Шайба
Заводський номер
11371.6.01.019
Кількість на модель
2
№
45
Назва деталі
Хомут
Заводський номер
Хомут
Кількість на модель
8
№
46
Назва деталі
Штуцер
Заводський номер
ЭО-3323.04.04.003
Кількість на модель
2
№
47
Назва деталі
Прокладка
Заводський номер
23358.20М3
Кількість на модель
2
№
48
Назва деталі
Кронштейн
Заводський номер
005-04-03.11.019
Кількість на модель
1
№
49
Назва деталі
Опора
Заводський номер
005-04-03.11.080
Кількість на модель
1
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 10362.14х23-1.6 | 1 | 1 | 1 | |||
| 2 | Обкладинка | 005-01-03.02.005 | 1 | 1 | 2 | |||
| 3 | Фільтр | 70-1405230 | 1 | 1 | 3 | |||
| 4 | Обкладинка | 005-01-03.02.004 | 1 | 1 | 4 | |||
| 6 | Хомутик | Э-302-1-1600-14 | 2 | 2 | 6 | |||
| 7 | Обкладинка | 005-01-03.02.006 | 1 | 1 | 7 | |||
| 8 | Радіатор масляний | РМ100-1013030 | 1 | 1 | 8 | |||
| 9 | Горіх | 5915.М8-7Н.5.019 | 36 | 36 | 9 | |||
| 10 | Шайба | 6402.8.65Г.019 | 36 | 36 | 10 | |||
| 11 | Шайба | 11371.8.01.019 | 28 | 28 | 11 | |||
| 12 | Радіатор для води | ВП-05-04-1301010 | 1 | 1 | 12 | |||
| 13 | Накладка | 005-04-03.11.021 | 2 | 2 | 13 | |||
| 14 | Болт | 7798.ВМ8-8gх20.58.019 | 24 | 24 | 14 | |||
| 15 | обігрівач | 005-04-80.06.000 | 1 | 1 | 15 | |||
| 16 | Дифузор | 005-04-03.11.004 | 1 | 1 | 16 | |||
| 17 | Труба | 005-04-03.11.015 | 2 | 2 | 17 | |||
| 18 | Бачок | 16.03.14.100 | 1 | 1 | 18 | |||
| 19 | Шланг | ЭО-3323.04.04.002 | 1 | 1 | 19 | |||
| 20 | Крильчатка | 005-04-03.11.070 | 1 | 1 | 20 | |||
| 21 | Опора | 005-04-03.11.080-10 | 1 | 1 | 21 | |||
| 22 | Болт | 7798.ВМ10-8gх25.58.019 | 4 | 4 | 22 | |||
| 23 | Шайба | 6402.10.65Г.019 | 8 | 8 | 23 | |||
| 24 | Шайба | 11371.10.01.019 | 12 | 12 | 24 | |||
| 25 | Прокладка | 005-04-03.11.008 | 4 | 4 | 25 | |||
| 26 | Кронштейн | 005-04-03.11.030 | 1 | 1 | 26 | |||
| 27 | Кронштейн | 005-04-03.11.040 | 1 | 1 | 27 | |||
| 28 | Шланг | ЭО-3323.04.04.006 | 1 | 1 | 28 | |||
| 29 | Горіх | 5915.М10-7Н.5.019 | 8 | 8 | 29 | |||
| 30 | Рукав | 10362.38х48-1.6 | 2 | 2 | 30 | |||
| 31 | Болт | 7798.ВМ8-8gх30.58.019 | 4 | 4 | 31 | |||
| 32 | Шайба | 005-04-03.11.018 | 4 | 4 | 32 | |||
| 33 | Прокладка | 005-04-03.11.016 | 2 | 2 | 33 | |||
| 34 | Гвинт | 005-04-03.11.017 | 8 | 8 | 34 | |||
| 35 | Бонка | ЭО-3322А.04.00.003 | 8 | 8 | 35 | |||
| 36 | Болт | ЭО-3322А.04.00.213 | 8 | 8 | 36 | |||
| 37 | Хомут | ЭО-3322А.04.31.005 | 8 | 8 | 37 | |||
| 38 | Гвинт | 17473.ВМ6-8g25.58.019 | 2 | 2 | 38 | |||
| 39 | Горіх | 5915.М6-7Н.5.019 | 2 | 2 | 39 | |||
| 40 | Шайба | 6402.6.65Г.019 | 4 | 4 | 40 | |||
| 41 | Кришка | 16.03.14.001 | 1 | 1 | 41 | |||
| 42 | Прокладка | 16.03.14.002 | 1 | 1 | 42 | |||
| 43 | Штуцер | 16.03.16.002 | 1 | 1 | 43 | |||
| 44 | Прокладка | 23358.14М3 | 1 | 1 | 44 | |||
| 45 | Шайба | 11371.6.01.019 | 2 | 2 | 45 | |||
| 46 | Хомут | Хомут | 8 | 8 | 46 | |||
| 47 | Штуцер | ЭО-3323.04.04.003 | 2 | 2 | 47 | |||
| 48 | Прокладка | 23358.20М3 | 2 | 2 | 48 | |||
| 49 | Кронштейн | 005-04-03.11.019 | 1 | 1 | 49 | |||
| 52 | Опора | 005-04-03.11.080 | 1 | 1 | 52 |
