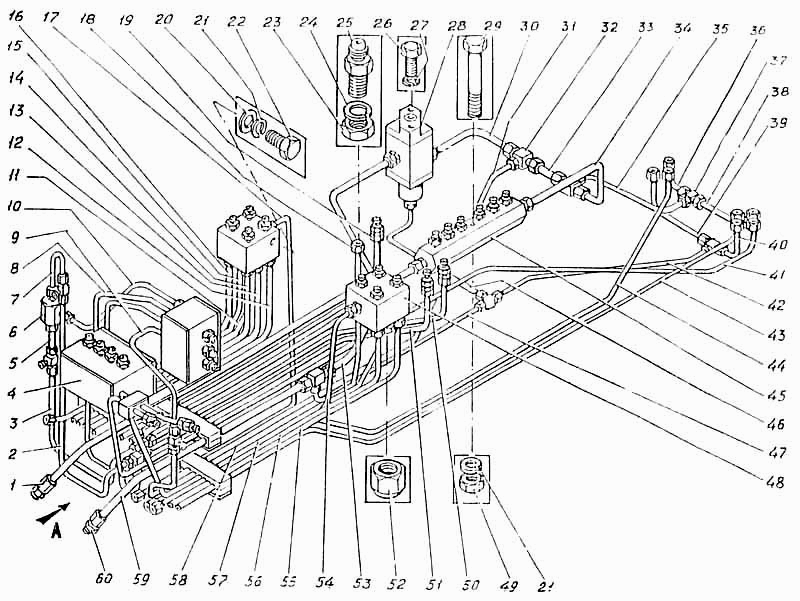

__NT__0__ Трубопроводи управління
100%
Назва деталі
__NT__0__ Трубопроводи управління
Заводський номер
Э4.04.17.000сб-1
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.049сб
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.042сб
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.043сб
Кількість на модель
1
№
3
Назва деталі
Блок золотників
Заводський номер
ЭО-5122А.04.23.000-1сб
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.045сб
Кількість на модель
1
№
5
Назва деталі
Клапан
Заводський номер
ЭО-5122.05.09.000-1сб
Кількість на модель
3
№
6
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.046сб
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.030сб
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.031сб
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
34.04.17.029сб-1
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.022сб
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.025сб
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.026сб
Кількість на модель
1
№
13
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.027сб-1
Кількість на модель
1
№
14
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.023сб
Кількість на модель
1
№
15
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.024сб
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.021сб-1
Кількість на модель
2
№
17
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.020сб
Кількість на модель
1
№
18
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.019сб
Кількість на модель
1
№
19
Назва деталі
Шайба С10.01.016 [ГОСТ 11371-78]
Заводський номер
Шайба С10.01.016 [ГОСТ 11371-78]
Кількість на модель
4
№
20
Назва деталі
Шайба 10.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 10.65г.016 [ГОСТ 6402-70]
Кількість на модель
16
№
21
Назва деталі
Болт M10-6qx25.46.016 [ГОСТ 7796-70]
Заводський номер
Болт М10-6qх25.46.016 [ГОСТ 7796-70]
Кількість на модель
6
№
22
Назва деталі
Горіх
Заводський номер
ЭО-5122.06.09.009
Кількість на модель
4
№
23
Назва деталі
Шайба 16.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 16.65г.016 [ГОСТ 6402-70]
Кількість на модель
4
№
24
Назва деталі
Штуцер
Заводський номер
ЭО-5124А.04.17.001
Кількість на модель
4
№
25
Назва деталі
Болт M8-6qx25.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М8-6qх25.46.016 [ГОСТ 7798-70]
Кількість на модель
2
№
26
Назва деталі
Шайба 8.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 8.65г.016 [ГОСТ 6402-70]
Кількість на модель
2
№
27
Назва деталі
Зливний золотник
Заводський номер
ЭО-5221.04.17.200сб
Кількість на модель
1
№
28
Назва деталі
Болт M10-8qx46.016. 7798-70 [ГОСТ __NT__3__]
Заводський номер
Болт М10-8qх.46.016 [ГОСТ 7798-70]
Кількість на модель
2
№
29
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.053сб
Кількість на модель
1
№
30
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.044сб
Кількість на модель
1
№
31
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.006
Кількість на модель
4
№
32
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.048сб
Кількість на модель
1
№
33
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.047сб-1
Кількість на модель
1
№
34
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.003сб
Кількість на модель
1
№
35
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.005сб
Кількість на модель
1
№
36
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.008
Кількість на модель
11
№
37
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.001сб
Кількість на модель
1
№
38
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.009сб-2
Кількість на модель
1
№
41
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.006сб-1
Кількість на модель
1
№
42
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.007сб-1
Кількість на модель
1
№
43
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.002сб-1
Кількість на модель
1
№
44
Назва деталі
Колектор у зборі
Заводський номер
Э4.04.17.054сб
Кількість на модель
1
№
45
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.017сб-1
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.018сб-1
Кількість на модель
1
№
47
Назва деталі
Блок клапанів
Заводський номер
ЭО-5122.04.16.000сб
Кількість на модель
2
№
48
Назва деталі
Гайка М10-7Н.6.016 [ГОСТ 5315-70]
Заводський номер
Гайка М10-7Н.6.016 [ГОСТ 5315-70]
Кількість на модель
1
№
49
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.011сб-1
Кількість на модель
1
№
50
Назва деталі
Заглушка
Заводський номер
109Б-5-110
Кількість на модель
3
№
52
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.050сб
Кількість на модель
1
№
53
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.016сб-1
Кількість на модель
1
№
54
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.013сб
Кількість на модель
1
№
55
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.015сб
Кількість на модель
1
№
56
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.012сб
Кількість на модель
1
№
57
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.014сб
Кількість на модель
1
№
58
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.051сб
Кількість на модель
1
№
59
Назва деталі
Проходник
Заводський номер
ЭО-5221.05.25.009
Кількість на модель
2
№
60
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.039сб
Кількість на модель
1
№
61
Назва деталі
Трубопровід
Заводський номер
Э4.04.17.038сб
Кількість на модель
1
№
62
Назва деталі
Колодка
Заводський номер
Э4.04.17.001
Кількість на модель
2
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Трубопроводи управління | Э4.04.17.000сб-1 | |||||||
| 1 | Трубопровід | Э4.04.17.049сб | 1 | 1 | 1 | |||
| 2 | Трубопровід | Э4.04.17.042сб | 1 | 1 | 2 | |||
| 3 | Трубопровід | Э4.04.17.043сб | 1 | 1 | 3 | |||
| 4 | Блок золотників | ЭО-5122А.04.23.000-1сб | 1 | 1 | 4 | |||
| 5 | Трубопровід | Э4.04.17.045сб | 1 | 1 | 5 | |||
| 6 | Клапан | ЭО-5122.05.09.000-1сб | 3 | 3 | 6 | |||
| 7 | Трубопровід | Э4.04.17.046сб | 1 | 1 | 7 | |||
| 8 | Трубопровід | Э4.04.17.030сб | 1 | 1 | 8 | |||
| 9 | Трубопровід | Э4.04.17.031сб | 1 | 1 | 9 | |||
| 10 | Трубопровід | 34.04.17.029сб-1 | 1 | 1 | 10 | |||
| 11 | Трубопровід | Э4.04.17.022сб | 1 | 1 | 11 | |||
| 12 | Трубопровід | Э4.04.17.025сб | 1 | 1 | 12 | |||
| 13 | Трубопровід | Э4.04.17.026сб | 1 | 1 | 13 | |||
| 14 | Трубопровід | Э4.04.17.027сб-1 | 1 | 1 | 14 | |||
| 15 | Трубопровід | Э4.04.17.023сб | 1 | 1 | 15 | |||
| 16 | Трубопровід | Э4.04.17.024сб | 1 | 1 | 16 | |||
| 17 | Трубопровід | Э4.04.17.021сб-1 | 2 | 2 | 17 | |||
| 18 | Трубопровід | Э4.04.17.020сб | 1 | 1 | 18 | |||
| 19 | Трубопровід | Э4.04.17.019сб | 1 | 1 | 19 | |||
| 20 | Шайба С10.01.016 [ГОСТ 11371-78] | Шайба С10.01.016 [ГОСТ 11371-78] | 4 | 4 | 20 | |||
| 21 | Шайба 10.65Г.016 [ГОСТ 6402-70] | Шайба 10.65г.016 [ГОСТ 6402-70] | 16 | 16 | 21 | |||
| 22 | Болт M10-6qx25.46.016 [ГОСТ 7796-70] | Болт М10-6qх25.46.016 [ГОСТ 7796-70] | 6 | 6 | 22 | |||
| 23 | Горіх | ЭО-5122.06.09.009 | 4 | 4 | 23 | |||
| 24 | Шайба 16.65Г.016 [ГОСТ 6402-70] | Шайба 16.65г.016 [ГОСТ 6402-70] | 4 | 4 | 24 | |||
| 25 | Штуцер | ЭО-5124А.04.17.001 | 4 | 4 | 25 | |||
| 26 | Болт M8-6qx25.46.016 [ГОСТ 7798-70] | Болт М8-6qх25.46.016 [ГОСТ 7798-70] | 2 | 2 | 26 | |||
| 27 | Шайба 8.65Г.016 [ГОСТ 6402-70] | Шайба 8.65г.016 [ГОСТ 6402-70] | 2 | 2 | 27 | |||
| 28 | Зливний золотник | ЭО-5221.04.17.200сб | 1 | 1 | 28 | |||
| 29 | Болт M10-8qx46.016. 7798-70 [ГОСТ __NT__3__] | Болт М10-8qх.46.016 [ГОСТ 7798-70] | 2 | 2 | 29 | |||
| 30 | Трубопровід | Э4.04.17.053сб | 1 | 1 | 30 | |||
| 31 | Трубопровід | Э4.04.17.044сб | 1 | 1 | 31 | |||
| 32 | Трійник | ЭО-5221.05.25.006 | 4 | 4 | 32 | |||
| 33 | Трубопровід | Э4.04.17.048сб | 1 | 1 | 33 | |||
| 34 | Трубопровід | Э4.04.17.047сб-1 | 1 | 1 | 34 | |||
| 35 | Трубопровід | Э4.04.17.003сб | 1 | 1 | 35 | |||
| 36 | Трубопровід | Э4.04.17.005сб | 1 | 1 | 36 | |||
| 37 | Трійник | ЭО-5221.05.25.008 | 11 | 11 | 37 | |||
| 38 | Трубопровід | Э4.04.17.001сб | 1 | 1 | 38 | |||
| 41 | Трубопровід | Э4.04.17.009сб-2 | 1 | 1 | 41 | |||
| 42 | Трубопровід | Э4.04.17.006сб-1 | 1 | 1 | 42 | |||
| 43 | Трубопровід | Э4.04.17.007сб-1 | 1 | 1 | 43 | |||
| 44 | Трубопровід | Э4.04.17.002сб-1 | 1 | 1 | 44 | |||
| 45 | Колектор у зборі | Э4.04.17.054сб | 1 | 1 | 45 | |||
| 46 | Трубопровід | Э4.04.17.017сб-1 | 1 | 1 | 46 | |||
| 47 | Трубопровід | Э4.04.17.018сб-1 | 1 | 1 | 47 | |||
| 48 | Блок клапанів | ЭО-5122.04.16.000сб | 2 | 2 | 48 | |||
| 49 | Гайка М10-7Н.6.016 [ГОСТ 5315-70] | Гайка М10-7Н.6.016 [ГОСТ 5315-70] | 1 | 1 | 49 | |||
| 50 | Трубопровід | Э4.04.17.011сб-1 | 1 | 1 | 50 | |||
| 52 | Заглушка | 109Б-5-110 | 3 | 3 | 52 | |||
| 53 | Трубопровід | Э4.04.17.050сб | 1 | 1 | 53 | |||
| 54 | Трубопровід | Э4.04.17.016сб-1 | 1 | 1 | 54 | |||
| 55 | Трубопровід | Э4.04.17.013сб | 1 | 1 | 55 | |||
| 56 | Трубопровід | Э4.04.17.015сб | 1 | 1 | 56 | |||
| 57 | Трубопровід | Э4.04.17.012сб | 1 | 1 | 57 | |||
| 58 | Трубопровід | Э4.04.17.014сб | 1 | 1 | 58 | |||
| 59 | Трубопровід | Э4.04.17.051сб | 1 | 1 | 59 | |||
| 60 | Проходник | ЭО-5221.05.25.009 | 2 | 2 | 60 | |||
| 61 | Трубопровід | Э4.04.17.039сб | 1 | 1 | 61 | |||
| 62 | Трубопровід | Э4.04.17.038сб | 1 | 1 | 62 | |||
| 63 | Колодка | Э4.04.17.001 | 2 | 2 | 63 |
