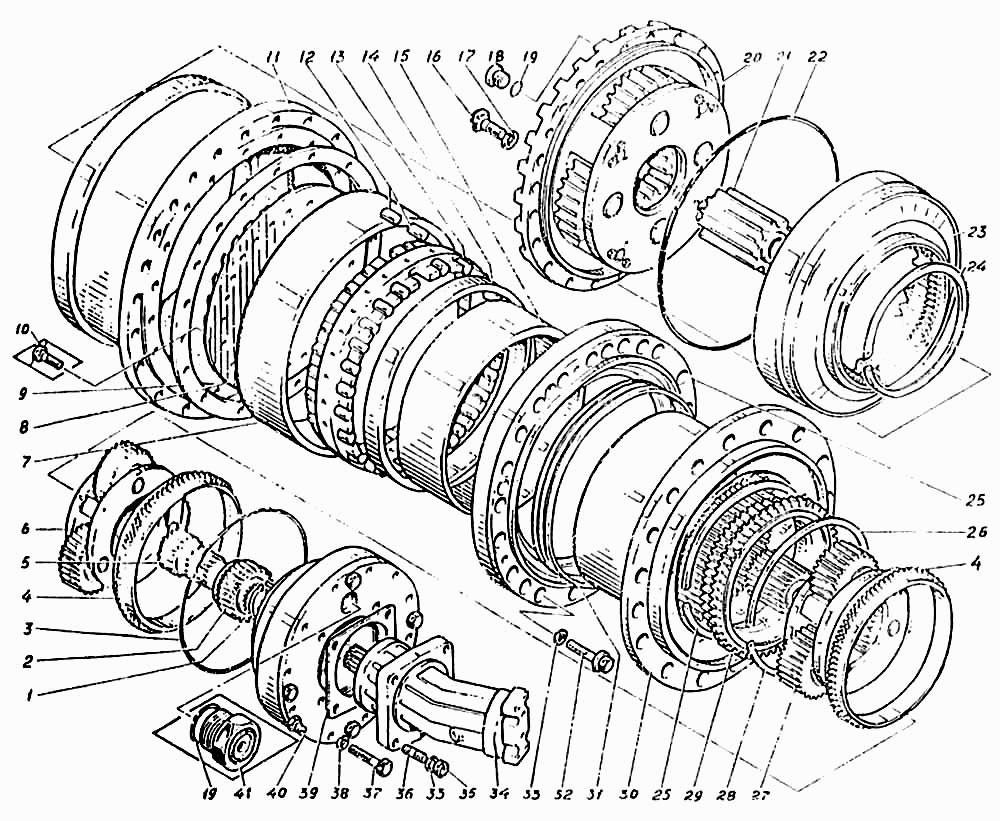

Редуктор __NT__0__
100%
Назва деталі
Редуктор __NT__0__
Заводський номер
Э4.01.17.100сб
Кількість на модель
№
Назва деталі
Кільце В60 Хім.Окс.фос.пром. [ГОСТ 13942-86]
Заводський номер
Кольцо В60 Хим.Окс.фос.прм. [ГОСТ 13942-86]
Кількість на модель
1
№
1
Назва деталі
Барабан
Заводський номер
Э4.01.17.036
Кількість на модель
1
№
2
Назва деталі
Кільце 315-325-58-2-3 [ГОСТ 18829-73]
Заводський номер
Кольцо 315-325-58-2-3 [ГОСТ 18829-73]
Кількість на модель
1
№
3
Назва деталі
Кільце
Заводський номер
Э4.01.17.029
Кількість на модель
2
№
4
Назва деталі
Водій 1-го рівня
Заводський номер
Э4.01.17.001сб
Кількість на модель
1
№
6
Назва деталі
Кільце
Заводський номер
Э4.01.17.019
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
Э4.01.17.031
Кількість на модель
1
№
8
Назва деталі
Прокладка (пароніт)
Заводський номер
Э4.01.17.030
Кількість на модель
1
№
9
Назва деталі
гвинт
Заводський номер
Э4.01.17.014
Кількість на модель
24
№
10
Назва деталі
Корпус
Заводський номер
Э4.01.17.027
Кількість на модель
1
№
11
Назва деталі
Roll 25,4x40 [ETU 500]
Заводський номер
Ролик 25,4х40 [ЕТУ 500]
Кількість на модель
48
№
12
Назва деталі
Сепаратор
Заводський номер
Э4.01.17.022
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
Э4.01.17.021
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
Э4.01.17.020
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
Э4.01.17.041
Кількість на модель
24
№
16
Назва деталі
Шайба 20.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 20.65г.016 [ГОСТ 6402-70]
Кількість на модель
24
№
17
Назва деталі
Затор
Заводський номер
ЭО-5121.01.17.016
Кількість на модель
2
№
18
Назва деталі
Ущільнювальне кільце
Заводський номер
520.15.004-12
Кількість на модель
3
№
19
Назва деталі
Водій 3-го рівня
Заводський номер
Э4.01.17.003сб
Кількість на модель
1
№
20
Назва деталі
Сонячна шестерня
Заводський номер
Э4.01.17.035
Кількість на модель
1
№
21
Назва деталі
Кільце 460-470-58-2-3 [ГОСТ 18829-73]
Заводський номер
Кольцо 460-470-58-2-3 [ГОСТ 18829-73]
Кількість на модель
1
№
22
Назва деталі
Епіцикл
Заводський номер
Э4.01.17.023
Кількість на модель
1
№
23
Назва деталі
Пружинне кільце
Заводський номер
Э4.01.17.025
Кількість на модель
1
№
24
Назва деталі
Упорний підшипник
Заводський номер
Э4.01.17.005
Кількість на модель
1
№
25
Назва деталі
Пружинне кільце
Заводський номер
Э4.01.17.026
Кількість на модель
2
№
26
Назва деталі
Водій 2-го рівня
Заводський номер
Э4.01.17.002сб
Кількість на модель
1
№
27
Назва деталі
Сонячна шестерня
Заводський номер
Э4.01.17.034
Кількість на модель
1
№
28
Назва деталі
Зубчатка
Заводський номер
Э4.01.17.024
Кількість на модель
1
№
29
Назва деталі
Корпус
Заводський номер
Э4.01.17.028
Кількість на модель
1
№
30
Назва деталі
Ущільнення
Заводський номер
ЭО-5221.01.17.400
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
Э4.01.17.043
Кількість на модель
18
№
32
Назва деталі
Шайба 16.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 16.65г.016 [ГОСТ 6402-70]
Кількість на модель
22
№
33
Назва деталі
Гідромотор __NT__0__
Заводський номер
3102.112-00У
Кількість на модель
1
№
34
Назва деталі
Болт 16-8qM50.88.38x016HS.7808-70 [ГОСТ __NT__4__]
Заводський номер
Болт М16-8qх50.88.38ХС.016 [ГОСТ 7808-70]
Кількість на модель
4
№
35
Назва деталі
Болт М__НТ__0__х__НТ__1__,__НТ__2__х__НТ__3__х [ГОСТ __НТ__4__]
Заводський номер
Болт М12х1,25-6qх85.88.38х [ГОСТ 7798-70]
Кількість на модель
12
№
37
Назва деталі
Шайба 12.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 12.65г.016 [ГОСТ 6402-70]
Кількість на модель
12
№
38
Назва деталі
Прокладка
Заводський номер
ЭО-5221.01.17.018
Кількість на модель
4
№
39
Назва деталі
Тормоз
Заводський номер
Э4.01.17.008сб
Кількість на модель
1
№
40
Назва деталі
Мило
Заводський номер
Э4.01.17.009сб
Кількість на модель
1
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор __NT__0__ | Э4.01.17.100сб | |||||||
| 1 | Кільце В60 Хім.Окс.фос.пром. [ГОСТ 13942-86] | Кольцо В60 Хим.Окс.фос.прм. [ГОСТ 13942-86] | 1 | 1 | 1 | |||
| 2 | Барабан | Э4.01.17.036 | 1 | 1 | 2 | |||
| 3 | Кільце 315-325-58-2-3 [ГОСТ 18829-73] | Кольцо 315-325-58-2-3 [ГОСТ 18829-73] | 1 | 1 | 3 | |||
| 4 | Кільце | Э4.01.17.029 | 2 | 2 | 4 | |||
| 6 | Водій 1-го рівня | Э4.01.17.001сб | 1 | 1 | 6 | |||
| 7 | Кільце | Э4.01.17.019 | 1 | 1 | 7 | |||
| 8 | Кільце | Э4.01.17.031 | 1 | 1 | 8 | |||
| 9 | Прокладка (пароніт) | Э4.01.17.030 | 1 | 1 | 9 | |||
| 10 | гвинт | Э4.01.17.014 | 24 | 24 | 10 | |||
| 11 | Корпус | Э4.01.17.027 | 1 | 1 | 11 | |||
| 12 | Roll 25,4x40 [ETU 500] | Ролик 25,4х40 [ЕТУ 500] | 48 | 48 | 12 | |||
| 13 | Сепаратор | Э4.01.17.022 | 1 | 1 | 13 | |||
| 14 | Кільце | Э4.01.17.021 | 1 | 1 | 14 | |||
| 15 | Кільце | Э4.01.17.020 | 1 | 1 | 15 | |||
| 16 | гвинт | Э4.01.17.041 | 24 | 24 | 16 | |||
| 17 | Шайба 20.65Г.016 [ГОСТ 6402-70] | Шайба 20.65г.016 [ГОСТ 6402-70] | 24 | 24 | 17 | |||
| 18 | Затор | ЭО-5121.01.17.016 | 2 | 2 | 18 | |||
| 19 | Ущільнювальне кільце | 520.15.004-12 | 3 | 3 | 19 | |||
| 20 | Водій 3-го рівня | Э4.01.17.003сб | 1 | 1 | 20 | |||
| 21 | Сонячна шестерня | Э4.01.17.035 | 1 | 1 | 21 | |||
| 22 | Кільце 460-470-58-2-3 [ГОСТ 18829-73] | Кольцо 460-470-58-2-3 [ГОСТ 18829-73] | 1 | 1 | 22 | |||
| 23 | Епіцикл | Э4.01.17.023 | 1 | 1 | 23 | |||
| 24 | Пружинне кільце | Э4.01.17.025 | 1 | 1 | 24 | |||
| 25 | Упорний підшипник | Э4.01.17.005 | 1 | 1 | 25 | |||
| 26 | Пружинне кільце | Э4.01.17.026 | 2 | 2 | 26 | |||
| 27 | Водій 2-го рівня | Э4.01.17.002сб | 1 | 1 | 27 | |||
| 28 | Сонячна шестерня | Э4.01.17.034 | 1 | 1 | 28 | |||
| 29 | Зубчатка | Э4.01.17.024 | 1 | 1 | 29 | |||
| 30 | Корпус | Э4.01.17.028 | 1 | 1 | 30 | |||
| 31 | Ущільнення | ЭО-5221.01.17.400 | 1 | 1 | 31 | |||
| 32 | гвинт | Э4.01.17.043 | 18 | 18 | 32 | |||
| 33 | Шайба 16.65Г.016 [ГОСТ 6402-70] | Шайба 16.65г.016 [ГОСТ 6402-70] | 22 | 22 | 33 | |||
| 34 | Гідромотор __NT__0__ | 3102.112-00У | 1 | 1 | 34 | |||
| 35 | Болт 16-8qM50.88.38x016HS.7808-70 [ГОСТ __NT__4__] | Болт М16-8qх50.88.38ХС.016 [ГОСТ 7808-70] | 4 | 4 | 35 | |||
| 37 | Болт М__НТ__0__х__НТ__1__,__НТ__2__х__НТ__3__х [ГОСТ __НТ__4__] | Болт М12х1,25-6qх85.88.38х [ГОСТ 7798-70] | 12 | 12 | 37 | |||
| 38 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65г.016 [ГОСТ 6402-70] | 12 | 12 | 38 | |||
| 39 | Прокладка | ЭО-5221.01.17.018 | 4 | 4 | 39 | |||
| 40 | Тормоз | Э4.01.17.008сб | 1 | 1 | 40 | |||
| 41 | Мило | Э4.01.17.009сб | 1 | 1 | 41 |
