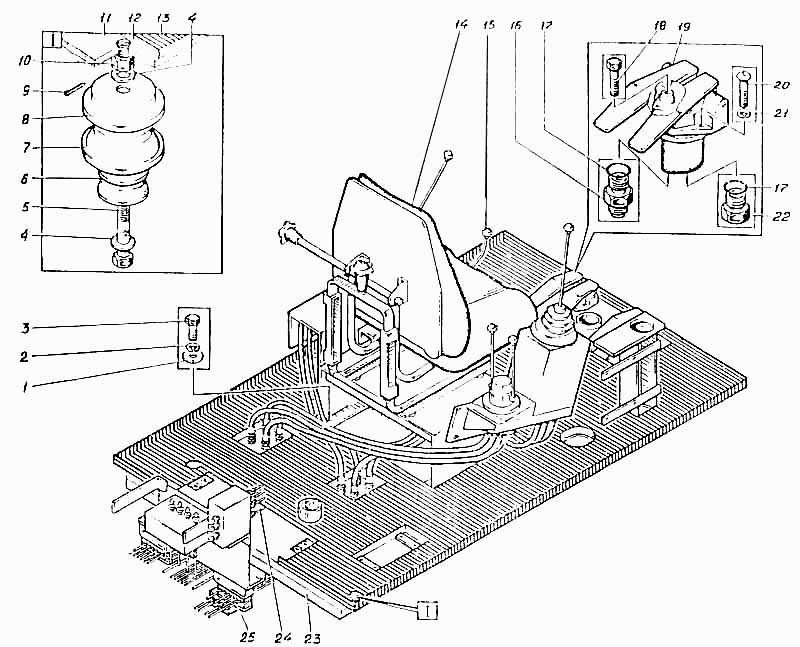

Гідрообладнання кабіни
100%
Назва деталі
Гідрообладнання кабіни
Заводський номер
ЭО-5126.04.08.000сб
Кількість на модель
№
Назва деталі
Шайба
Заводський номер
Шайба 10.02 [ГОСТ 11371-78]
Кількість на модель
4
№
1
Назва деталі
Шайба 10.65Г.05 [ГОСТ 6402-70]
Заводський номер
Шайба 10.65г.05 [ГОСТ 6402-70]
Кількість на модель
4
№
2
Назва деталі
Болт M10-6qx25.58 [ГОСТ 7798-70]
Заводський номер
Болт М10-6qх25.58 [ГОСТ 7798-70]
Кількість на модель
4
№
3
Назва деталі
Доріжка
Заводський номер
Э4.04.08.006
Кількість на модель
2
№
11
Назва деталі
Прокладковий килимок (повсть)
Заводський номер
34.04.08.007
Кількість на модель
1
№
12
Назва деталі
Гумовий килимок
Заводський номер
Э4.04.08.008
Кількість на модель
1
№
13
Назва деталі
Пульт-крісло
Заводський номер
Э4.04.01.000сб
Кількість на модель
1
№
14
Назва деталі
Встановлення важеля безпеки
Заводський номер
ЭО-5221.04.39.000
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
ЭО-5122.04.11.005
Кількість на модель
7
№
16
Назва деталі
Кільце 012-016-25-2-3 [ГОСТ 188.29-73]
Заводський номер
Кольцо 012-016-25-2-3 [ГОСТ 188.29-73]
Кількість на модель
8
№
17
Назва деталі
Болт M6-6qx30.58 [ГОСТ 7798-70]
Заводський номер
Болт М6-6qх30.58 [ГОСТ 7798-70]
Кількість на модель
1
№
18
Назва деталі
Блок управління 60620А [ТУ 22-3744-76]
Заводський номер
Блок управления 60620А [ТУ 22-3744-76]
Кількість на модель
2
№
19
Назва деталі
Гвинт В1М6-6qх30.58 [ГОСТ 17473-80]
Заводський номер
Винт В1М6-6qх30.58 [ГОСТ 17473-80]
Кількість на модель
8
№
20
Назва деталі
Шайба 6.65Г.05 [ГОСТ 6402-70]
Заводський номер
Шайба 6.65г.05 [ГОСТ 6402-70]
Кількість на модель
8
№
21
Назва деталі
Затор
Заводський номер
ЭО-5122.04.10.001
Кількість на модель
1
№
22
Назва деталі
Підстава
Заводський номер
Э4.04.08.001сб
Кількість на модель
1
№
23
Назва деталі
__NT__0__ Трубопроводи управління
Заводський номер
Э4.04.18.000сб
Кількість на модель
1
№
24
Назва деталі
__NT__0__ Трубопроводи управління
Заводський номер
Э4.04.17.000сб
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідрообладнання кабіни | ЭО-5126.04.08.000сб | |||||||
| 1 | Шайба | Шайба 10.02 [ГОСТ 11371-78] | 4 | 4 | 1 | |||
| 2 | Шайба 10.65Г.05 [ГОСТ 6402-70] | Шайба 10.65г.05 [ГОСТ 6402-70] | 4 | 4 | 2 | |||
| 3 | Болт M10-6qx25.58 [ГОСТ 7798-70] | Болт М10-6qх25.58 [ГОСТ 7798-70] | 4 | 4 | 3 | |||
| 11 | Доріжка | Э4.04.08.006 | 2 | 2 | 11 | |||
| 12 | Прокладковий килимок (повсть) | 34.04.08.007 | 1 | 1 | 12 | |||
| 13 | Гумовий килимок | Э4.04.08.008 | 1 | 1 | 13 | |||
| 14 | Пульт-крісло | Э4.04.01.000сб | 1 | 1 | 14 | |||
| 15 | Встановлення важеля безпеки | ЭО-5221.04.39.000 | 1 | 1 | 15 | |||
| 16 | Штуцер | ЭО-5122.04.11.005 | 7 | 7 | 16 | |||
| 17 | Кільце 012-016-25-2-3 [ГОСТ 188.29-73] | Кольцо 012-016-25-2-3 [ГОСТ 188.29-73] | 8 | 8 | 17 | |||
| 18 | Болт M6-6qx30.58 [ГОСТ 7798-70] | Болт М6-6qх30.58 [ГОСТ 7798-70] | 1 | 1 | 18 | |||
| 19 | Блок управління 60620А [ТУ 22-3744-76] | Блок управления 60620А [ТУ 22-3744-76] | 2 | 2 | 19 | |||
| 20 | Гвинт В1М6-6qх30.58 [ГОСТ 17473-80] | Винт В1М6-6qх30.58 [ГОСТ 17473-80] | 8 | 8 | 20 | |||
| 21 | Шайба 6.65Г.05 [ГОСТ 6402-70] | Шайба 6.65г.05 [ГОСТ 6402-70] | 8 | 8 | 21 | |||
| 22 | Затор | ЭО-5122.04.10.001 | 1 | 1 | 22 | |||
| 23 | Підстава | Э4.04.08.001сб | 1 | 1 | 23 | |||
| 24 | __NT__0__ Трубопроводи управління | Э4.04.18.000сб | 1 | 1 | 24 | |||
| 25 | __NT__0__ Трубопроводи управління | Э4.04.17.000сб | 1 | 1 | 25 |
