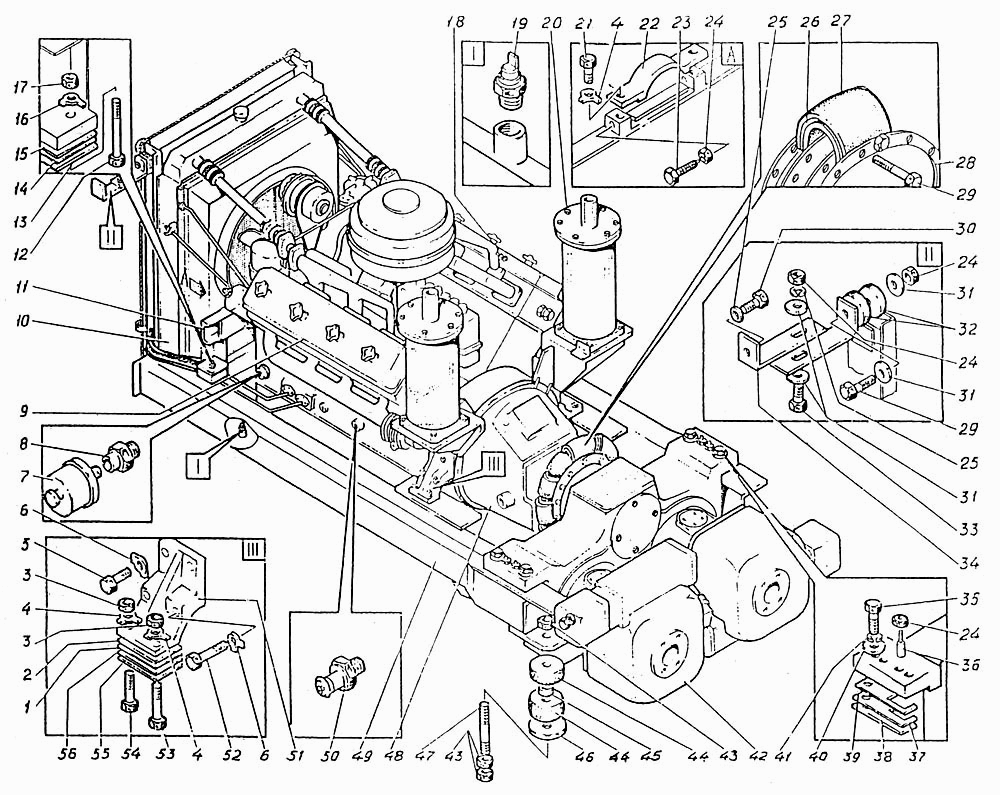

Монтаж дизельного двигуна та насосів
100%
Назва деталі
Монтаж дизельного двигуна та насосів
Заводський номер
ЭО-5126.11.20.000-Асб
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
111Г-1-4Б
Кількість на модель
6
№
1
Назва деталі
Прокладка
Заводський номер
111Г-1-3Б
Кількість на модель
6
№
2
Назва деталі
Гайка М16-7Н.8.016 [ГОСТ 5915-70]
Заводський номер
Гайка М16-7Н.8.016 [ГОСТ 5915-70]
Кількість на модель
4
№
3
Назва деталі
Шайба 16.01.016 [ГОСТ 13463-77]
Заводський номер
Шайба 16.01.016 [ГОСТ 13463-77]
Кількість на модель
6
№
4
Назва деталі
Болт 14-8gM55.88.38x016HS.7798-70 [ГОСТ __NT__4__]
Заводський номер
Болт М14-8gх55.88.38ХС.016 [ГОСТ 7798-70]
Кількість на модель
4
№
5
Назва деталі
Шайба 14.01.016 [ГОСТ 13463-77]
Заводський номер
Шайба 14.01.016 [ГОСТ 13463-77]
Кількість на модель
8
№
6
Назва деталі
Датчик
Заводський номер
ММ370
Кількість на модель
1
№
7
Назва деталі
Перехідник
Заводський номер
ЭО-5124.11.20.001А
Кількість на модель
1
№
8
Назва деталі
Дизель
Заводський номер
ЯМЗ-238ГМ2
Кількість на модель
1
№
9
Назва деталі
Встановлення радіаторів
Заводський номер
Э4.11.22.002сб
Кількість на модель
1
№
10
Назва деталі
Передня балка
Заводський номер
ЭО-5122.11.20.100Асб
Кількість на модель
1
№
11
Назва деталі
Болт M20-8gx70.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М20-8gх70.46.016 [ГОСТ 7798-70]
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
111Г-1-17А
Кількість на модель
6
№
13
Назва деталі
Прокладка
Заводський номер
111Г-1-16А
Кількість на модель
6
№
14
Назва деталі
Прокладка
Заводський номер
111Г-1-9Б
Кількість на модель
6
№
15
Назва деталі
Шайба 20.01.016 [ГОСТ 13463-77]
Заводський номер
Шайба 20.01.016 [ГОСТ 13463-77]
Кількість на модель
2
№
16
Назва деталі
Гайка М20-7Н.8.016 [ГОСТ 5915-70]
Заводський номер
Гайка М20-7Н.8.016 [ГОСТ 5915-70]
Кількість на модель
2
№
17
Назва деталі
Датчик покажчика температури ТМ- В
Заводський номер
ТМ-100В
Кількість на модель
1
№
18
Назва деталі
Датчик сигналізатора температури
Заводський номер
ТМ-104
Кількість на модель
2
№
19
Назва деталі
Система вихлопу
Заводський номер
ЭО-5122.11.23.000-1Асб
Кількість на модель
1
№
20
Назва деталі
Болт М__НТ__0__ [ГОСТ __НТ__1__]
Заводський номер
Болт М16-8g..45.46.016 [ГОСТ 7796-70]
Кількість на модель
2
№
21
Назва деталі
Хомут
Заводський номер
111Г-1-18А
Кількість на модель
1
№
22
Назва деталі
Гвинт
Заводський номер
ЭО-5122.11.20.013А
Кількість на модель
2
№
23
Назва деталі
Гайка М12-7Н.8.016 [ГОСТ 5915-70]
Заводський номер
Гайка М12-7Н.8.016 [ГОСТ 5915-70]
Кількість на модель
6
№
24
Назва деталі
Пластина (гума)
Заводський номер
ЭО-5122.11.20.012А
Кількість на модель
9
№
26
Назва деталі
Пластина (гума)
Заводський номер
ЭО-51222.11.20.011А
Кількість на модель
9
№
27
Назва деталі
Дріт КО-1,6 L=3000 [ГОСТ 792-67]
Заводський номер
Проволока КО-1,6 L=3000 [ГОСТ 792-67]
Кількість на модель
1
№
28
Назва деталі
Болт M3x12-8g [ГОСТ 50.46.016]
Заводський номер
Болт 3М12-8gх50.46.016 [ГОСТ 7798-70]
Кількість на модель
36
№
29
Назва деталі
Болт 24-8gM90.88.38x016HS.7798-70 [ГОСТ __NT__4__]
Заводський номер
Болт М24-8gх90.88.38ХС.016 [ГОСТ 7798-70]
Кількість на модель
4
№
35
Назва деталі
Штифт 2.12х100.016 [ГОСТ 9465-79]
Заводський номер
Штифт 2.12х100.016 [ГОСТ 9465-79]
Кількість на модель
2
№
36
Назва деталі
Прокладка
Заводський номер
ЭО-5122.11.20.014А
Кількість на модель
2
№
37
Назва деталі
Прокладка
Заводський номер
ЭО-5122.11.20.015А
Кількість на модель
4
№
38
Назва деталі
Прокладка
Заводський номер
ЭО-5122.11.20.002А
Кількість на модель
6
№
39
Назва деталі
Диск
Заводський номер
ЭО-5122.11.20.018А
Кількість на модель
4
№
40
Назва деталі
Шайба 2465.016 [ГОСТ 6402-70]
Заводський номер
Шайба 2465.016 [ГОСТ 6402-70]
Кількість на модель
4
№
41
Назва деталі
Монтаж насосів
Заводський номер
ЭО-5221.11.08.000сб
Кількість на модель
1
№
42
Назва деталі
Гайка М30-7Н.8.016 [ГОСТ 5915-70]
Заводський номер
Гайка М30-7Н.8.016 [ГОСТ 5915-70]
Кількість на модель
18
№
43
Назва деталі
Втулка
Заводський номер
ЭО-5122.11.20.008-1А
Кількість на модель
12
№
44
Назва деталі
Втулка
Заводський номер
ЭО-5122.11.20.009-1А
Кількість на модель
6
№
45
Назва деталі
Диск
Заводський номер
ЭО-5122.11.20.005-1А
Кількість на модель
6
№
46
Назва деталі
Шпилька
Заводський номер
ЭО-5122.11.20.004А
Кількість на модель
6
№
47
Назва деталі
Муфта зчеплення
Заводський номер
ЭО-5122.11.12.000-2сб
Кількість на модель
1
№
48
Назва деталі
Рама
Заводський номер
ЭО-5221.11.31.000Асб
Кількість на модель
1
№
49
Назва деталі
Кронштейн
Заводський номер
111Г-1-15Г
Кількість на модель
2
№
51
Назва деталі
Болт 14-8gM75.88.38x016HS.7798-70 [ГОСТ __NT__4__]
Заводський номер
Болт М14-8gх75.88.38ХС.016 [ГОСТ 7798-70]
Кількість на модель
4
№
52
Назва деталі
Болт M16-8gx70.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М16-8gх70.46.016 [ГОСТ 7798-70]
Кількість на модель
2
№
53
Назва деталі
гвинт
Заводський номер
ЭО-5122.11.20.003-1А
Кількість на модель
2
№
54
Назва деталі
Прокладка
Заводський номер
111Г-1-19А
Кількість на модель
6
№
55
Назва деталі
Прокладка
Заводський номер
111Г-1-8Б
Кількість на модель
6
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж дизельного двигуна та насосів | ЭО-5126.11.20.000-Асб | |||||||
| 1 | Прокладка | 111Г-1-4Б | 6 | 6 | 1 | |||
| 2 | Прокладка | 111Г-1-3Б | 6 | 6 | 2 | |||
| 3 | Гайка М16-7Н.8.016 [ГОСТ 5915-70] | Гайка М16-7Н.8.016 [ГОСТ 5915-70] | 4 | 4 | 3 | |||
| 4 | Шайба 16.01.016 [ГОСТ 13463-77] | Шайба 16.01.016 [ГОСТ 13463-77] | 6 | 6 | 4 | |||
| 5 | Болт 14-8gM55.88.38x016HS.7798-70 [ГОСТ __NT__4__] | Болт М14-8gх55.88.38ХС.016 [ГОСТ 7798-70] | 4 | 4 | 5 | |||
| 6 | Шайба 14.01.016 [ГОСТ 13463-77] | Шайба 14.01.016 [ГОСТ 13463-77] | 8 | 8 | 6 | |||
| 7 | Датчик | ММ370 | 1 | 1 | 7 | |||
| 8 | Перехідник | ЭО-5124.11.20.001А | 1 | 1 | 8 | |||
| 9 | Дизель | ЯМЗ-238ГМ2 | 1 | 1 | 9 | |||
| 10 | Встановлення радіаторів | Э4.11.22.002сб | 1 | 1 | 10 | |||
| 11 | Передня балка | ЭО-5122.11.20.100Асб | 1 | 1 | 11 | |||
| 12 | Болт M20-8gx70.46.016 [ГОСТ 7798-70] | Болт М20-8gх70.46.016 [ГОСТ 7798-70] | 2 | 2 | 12 | |||
| 13 | Прокладка | 111Г-1-17А | 6 | 6 | 13 | |||
| 14 | Прокладка | 111Г-1-16А | 6 | 6 | 14 | |||
| 15 | Прокладка | 111Г-1-9Б | 6 | 6 | 15 | |||
| 16 | Шайба 20.01.016 [ГОСТ 13463-77] | Шайба 20.01.016 [ГОСТ 13463-77] | 2 | 2 | 16 | |||
| 17 | Гайка М20-7Н.8.016 [ГОСТ 5915-70] | Гайка М20-7Н.8.016 [ГОСТ 5915-70] | 2 | 2 | 17 | |||
| 18 | Датчик покажчика температури ТМ- В | ТМ-100В | 1 | 1 | 18 | |||
| 19 | Датчик сигналізатора температури | ТМ-104 | 2 | 2 | 19 | |||
| 20 | Система вихлопу | ЭО-5122.11.23.000-1Асб | 1 | 1 | 20 | |||
| 21 | Болт М__НТ__0__ [ГОСТ __НТ__1__] | Болт М16-8g..45.46.016 [ГОСТ 7796-70] | 2 | 2 | 21 | |||
| 22 | Хомут | 111Г-1-18А | 1 | 1 | 22 | |||
| 23 | Гвинт | ЭО-5122.11.20.013А | 2 | 2 | 23 | |||
| 24 | Гайка М12-7Н.8.016 [ГОСТ 5915-70] | Гайка М12-7Н.8.016 [ГОСТ 5915-70] | 6 | 6 | 24 | |||
| 26 | Пластина (гума) | ЭО-5122.11.20.012А | 9 | 9 | 26 | |||
| 27 | Пластина (гума) | ЭО-51222.11.20.011А | 9 | 9 | 27 | |||
| 28 | Дріт КО-1,6 L=3000 [ГОСТ 792-67] | Проволока КО-1,6 L=3000 [ГОСТ 792-67] | 1 | 1 | 28 | |||
| 29 | Болт M3x12-8g [ГОСТ 50.46.016] | Болт 3М12-8gх50.46.016 [ГОСТ 7798-70] | 36 | 36 | 29 | |||
| 35 | Болт 24-8gM90.88.38x016HS.7798-70 [ГОСТ __NT__4__] | Болт М24-8gх90.88.38ХС.016 [ГОСТ 7798-70] | 4 | 4 | 35 | |||
| 36 | Штифт 2.12х100.016 [ГОСТ 9465-79] | Штифт 2.12х100.016 [ГОСТ 9465-79] | 2 | 2 | 36 | |||
| 37 | Прокладка | ЭО-5122.11.20.014А | 2 | 2 | 37 | |||
| 38 | Прокладка | ЭО-5122.11.20.015А | 4 | 4 | 38 | |||
| 39 | Прокладка | ЭО-5122.11.20.002А | 6 | 6 | 39 | |||
| 40 | Диск | ЭО-5122.11.20.018А | 4 | 4 | 40 | |||
| 41 | Шайба 2465.016 [ГОСТ 6402-70] | Шайба 2465.016 [ГОСТ 6402-70] | 4 | 4 | 41 | |||
| 42 | Монтаж насосів | ЭО-5221.11.08.000сб | 1 | 1 | 42 | |||
| 43 | Гайка М30-7Н.8.016 [ГОСТ 5915-70] | Гайка М30-7Н.8.016 [ГОСТ 5915-70] | 18 | 18 | 43 | |||
| 44 | Втулка | ЭО-5122.11.20.008-1А | 12 | 12 | 44 | |||
| 45 | Втулка | ЭО-5122.11.20.009-1А | 6 | 6 | 45 | |||
| 46 | Диск | ЭО-5122.11.20.005-1А | 6 | 6 | 46 | |||
| 47 | Шпилька | ЭО-5122.11.20.004А | 6 | 6 | 47 | |||
| 48 | Муфта зчеплення | ЭО-5122.11.12.000-2сб | 1 | 1 | 48 | |||
| 49 | Рама | ЭО-5221.11.31.000Асб | 1 | 1 | 49 | |||
| 51 | Кронштейн | 111Г-1-15Г | 2 | 2 | 51 | |||
| 52 | Болт 14-8gM75.88.38x016HS.7798-70 [ГОСТ __NT__4__] | Болт М14-8gх75.88.38ХС.016 [ГОСТ 7798-70] | 4 | 4 | 52 | |||
| 53 | Болт M16-8gx70.46.016 [ГОСТ 7798-70] | Болт М16-8gх70.46.016 [ГОСТ 7798-70] | 2 | 2 | 53 | |||
| 54 | гвинт | ЭО-5122.11.20.003-1А | 2 | 2 | 54 | |||
| 55 | Прокладка | 111Г-1-19А | 6 | 6 | 55 | |||
| 56 | Прокладка | 111Г-1-8Б | 6 | 6 | 56 |
