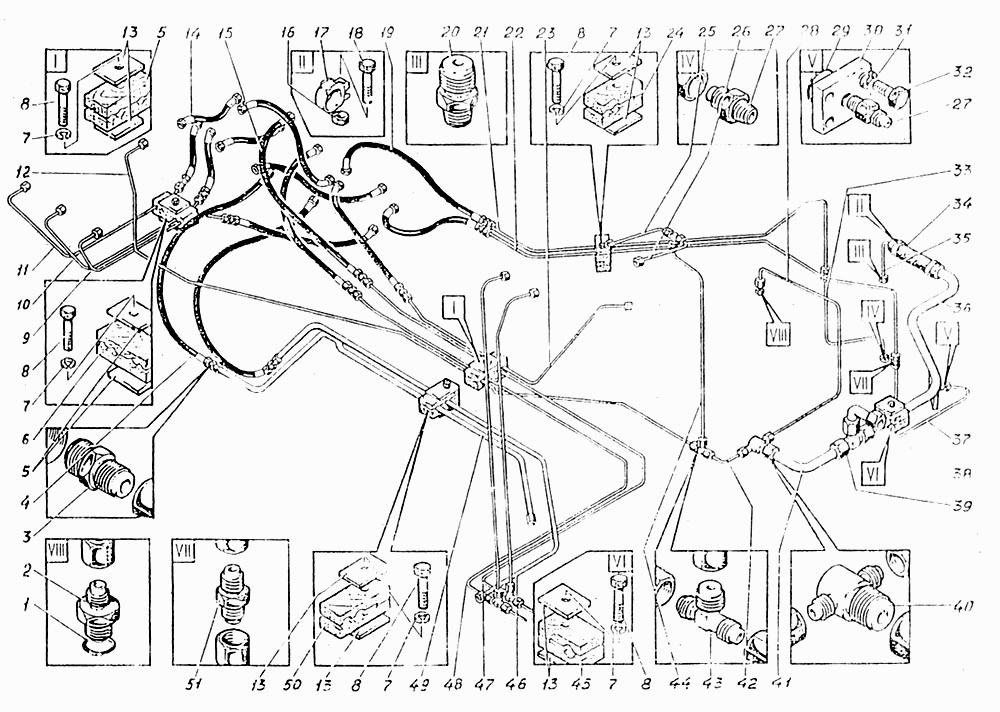

Трубопроводи управління на платформі
100%
Назва деталі
Трубопроводи управління на платформі
Заводський номер
Э4.05.24.000сб
Кількість на модель
№
Назва деталі
Кільце 015-019-25-2-3 [ГОСТ 18829-73]
Заводський номер
Кольцо 015-019-25-2-3 [ГОСТ 18829-73]
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
ЭО-5124.06.07.001
Кількість на модель
1
№
2
Назва деталі
Проходник
Заводський номер
ЭО-5221.05.25.009
Кількість на модель
4
№
3
Назва деталі
Шланг високого тиску РВД 16х650У [ТУ 22-4756-80]
Заводський номер
Рукав высокого давления РВД 16х650У [ТУ 22-4756-80]
Кількість на модель
2
№
4
Назва деталі
Накладка
Заводський номер
Э4.05.24.023
Кількість на модель
2
№
5
Назва деталі
Колодка
Заводський номер
ЭО-512204.11.004
Кількість на модель
4
№
6
Назва деталі
Шайба 10.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 10.65Г.016 [ГОСТ 6402-70]
Кількість на модель
5
№
7
Назва деталі
Болт M10-8gx50.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М10-8gх50.46.016 [ГОСТ 7798-70]
Кількість на модель
5
№
8
Назва деталі
Рукав
Заводський номер
Э4.05.23.021сб-04
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.010сб
Кількість на модель
1
№
12
Назва деталі
Рукав
Заводський номер
Э4.05.23.021сб-02
Кількість на модель
4
№
14
Назва деталі
Рукав
Заводський номер
Э4.05.23.021сб-03
Кількість на модель
2
№
15
Назва деталі
Хомут
Заводський номер
ОСТ3-408-70
Кількість на модель
9
№
17
Назва деталі
Рукав
Заводський номер
Э4.05.23.020сб
Кількість на модель
3
№
19
Назва деталі
Штуцер
Заводський номер
ЭО-5122.01.16.005
Кількість на модель
1
№
20
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.011сб
Кількість на модель
1
№
21
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.009сб
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.008сб
Кількість на модель
1
№
23
Назва деталі
Колодка
Заводський номер
Э4.11.28.002
Кількість на модель
2
№
24
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.003сб
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.004сб
Кількість на модель
1
№
26
Назва деталі
Штуцер К __NT__0__
Заводський номер
ЭО-5122.05.25.013
Кількість на модель
2
№
27
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.007сб
Кількість на модель
1
№
28
Назва деталі
Кільце 032-040-46-2-3 [ГОСТ 18829-73]
Заводський номер
Кольцо 032-040-46-2-3 [ГОСТ 18829-73]
Кількість на модель
1
№
29
Назва деталі
Фланець
Заводський номер
ЭО-5221.01.16.001
Кількість на модель
1
№
30
Назва деталі
Шайба 12.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 12.65Г.016 [ГОСТ 6402-70]
Кількість на модель
4
№
31
Назва деталі
Болт M12-8gx35.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М12-8gх35.46.016 [ГОСТ 7798-70]
Кількість на модель
4
№
32
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.013сб
Кількість на модель
1
№
33
Назва деталі
Рукав 40У16-71 L=150 [ТУ 005.6016-87]
Заводський номер
Рукав 40У16-71 L=150 [ТУ 005.6016-87]
Кількість на модель
1
№
34
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.015сб
Кількість на модель
1
№
35
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.016сб
Кількість на модель
1
№
36
Назва деталі
Трубопровід
Заводський номер
Э4.05.25.018сб
Кількість на модель
1
№
38
Назва деталі
Трійник
Заводський номер
ЭО-5221.01.16.002
Кількість на модель
1
№
40
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.014сб
Кількість на модель
1
№
41
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.006сб
Кількість на модель
1
№
42
Назва деталі
Трійник
Заводський номер
ЭО-5221.05.25.008
Кількість на модель
2
№
43
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.005сб
Кількість на модель
1
№
44
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.012сб
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.001сб
Кількість на модель
1
№
47
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.002сб
Кількість на модель
1
№
48
Назва деталі
Трубопровід
Заводський номер
Э4.05.24.013с6
Кількість на модель
1
№
49
Назва деталі
Колодка
Заводський номер
007.2.17
Кількість на модель
2
№
50
Назва деталі
Прямий прохідник
Заводський номер
ЭО-5221.05.25.000
Кількість на модель
7
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопроводи управління на платформі | Э4.05.24.000сб | |||||||
| 1 | Кільце 015-019-25-2-3 [ГОСТ 18829-73] | Кольцо 015-019-25-2-3 [ГОСТ 18829-73] | 1 | 1 | 1 | |||
| 2 | Штуцер | ЭО-5124.06.07.001 | 1 | 1 | 2 | |||
| 3 | Проходник | ЭО-5221.05.25.009 | 4 | 4 | 3 | |||
| 4 | Шланг високого тиску РВД 16х650У [ТУ 22-4756-80] | Рукав высокого давления РВД 16х650У [ТУ 22-4756-80] | 2 | 2 | 4 | |||
| 5 | Накладка | Э4.05.24.023 | 2 | 2 | 5 | |||
| 6 | Колодка | ЭО-512204.11.004 | 4 | 4 | 6 | |||
| 7 | Шайба 10.65Г.016 [ГОСТ 6402-70] | Шайба 10.65Г.016 [ГОСТ 6402-70] | 5 | 5 | 7 | |||
| 8 | Болт M10-8gx50.46.016 [ГОСТ 7798-70] | Болт М10-8gх50.46.016 [ГОСТ 7798-70] | 5 | 5 | 8 | |||
| 9 | Рукав | Э4.05.23.021сб-04 | 1 | 1 | 9 | |||
| 12 | Трубопровід | Э4.05.24.010сб | 1 | 1 | 12 | |||
| 14 | Рукав | Э4.05.23.021сб-02 | 4 | 4 | 14 | |||
| 15 | Рукав | Э4.05.23.021сб-03 | 2 | 2 | 15 | |||
| 17 | Хомут | ОСТ3-408-70 | 9 | 9 | 17 | |||
| 19 | Рукав | Э4.05.23.020сб | 3 | 3 | 19 | |||
| 20 | Штуцер | ЭО-5122.01.16.005 | 1 | 1 | 20 | |||
| 21 | Трубопровід | Э4.05.24.011сб | 1 | 1 | 21 | |||
| 22 | Трубопровід | Э4.05.24.009сб | 1 | 1 | 22 | |||
| 23 | Трубопровід | Э4.05.24.008сб | 1 | 1 | 23 | |||
| 24 | Колодка | Э4.11.28.002 | 2 | 2 | 24 | |||
| 25 | Трубопровід | Э4.05.24.003сб | 1 | 1 | 25 | |||
| 26 | Трубопровід | Э4.05.24.004сб | 1 | 1 | 26 | |||
| 27 | Штуцер К __NT__0__ | ЭО-5122.05.25.013 | 2 | 2 | 27 | |||
| 28 | Трубопровід | Э4.05.24.007сб | 1 | 1 | 28 | |||
| 29 | Кільце 032-040-46-2-3 [ГОСТ 18829-73] | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | 1 | 1 | 29 | |||
| 30 | Фланець | ЭО-5221.01.16.001 | 1 | 1 | 30 | |||
| 31 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | 4 | 4 | 31 | |||
| 32 | Болт M12-8gx35.46.016 [ГОСТ 7798-70] | Болт М12-8gх35.46.016 [ГОСТ 7798-70] | 4 | 4 | 32 | |||
| 33 | Трубопровід | Э4.05.24.013сб | 1 | 1 | 33 | |||
| 34 | Рукав 40У16-71 L=150 [ТУ 005.6016-87] | Рукав 40У16-71 L=150 [ТУ 005.6016-87] | 1 | 1 | 34 | |||
| 35 | Трубопровід | Э4.05.24.015сб | 1 | 1 | 35 | |||
| 36 | Трубопровід | Э4.05.24.016сб | 1 | 1 | 36 | |||
| 38 | Трубопровід | Э4.05.25.018сб | 1 | 1 | 38 | |||
| 40 | Трійник | ЭО-5221.01.16.002 | 1 | 1 | 40 | |||
| 41 | Трубопровід | Э4.05.24.014сб | 1 | 1 | 41 | |||
| 42 | Трубопровід | Э4.05.24.006сб | 1 | 1 | 42 | |||
| 43 | Трійник | ЭО-5221.05.25.008 | 2 | 2 | 43 | |||
| 44 | Трубопровід | Э4.05.24.005сб | 1 | 1 | 44 | |||
| 46 | Трубопровід | Э4.05.24.012сб | 1 | 1 | 46 | |||
| 47 | Трубопровід | Э4.05.24.001сб | 1 | 1 | 47 | |||
| 48 | Трубопровід | Э4.05.24.002сб | 1 | 1 | 48 | |||
| 49 | Трубопровід | Э4.05.24.013с6 | 1 | 1 | 49 | |||
| 50 | Колодка | 007.2.17 | 2 | 2 | 50 | |||
| 51 | Прямий прохідник | ЭО-5221.05.25.000 | 7 | 7 | 51 |
