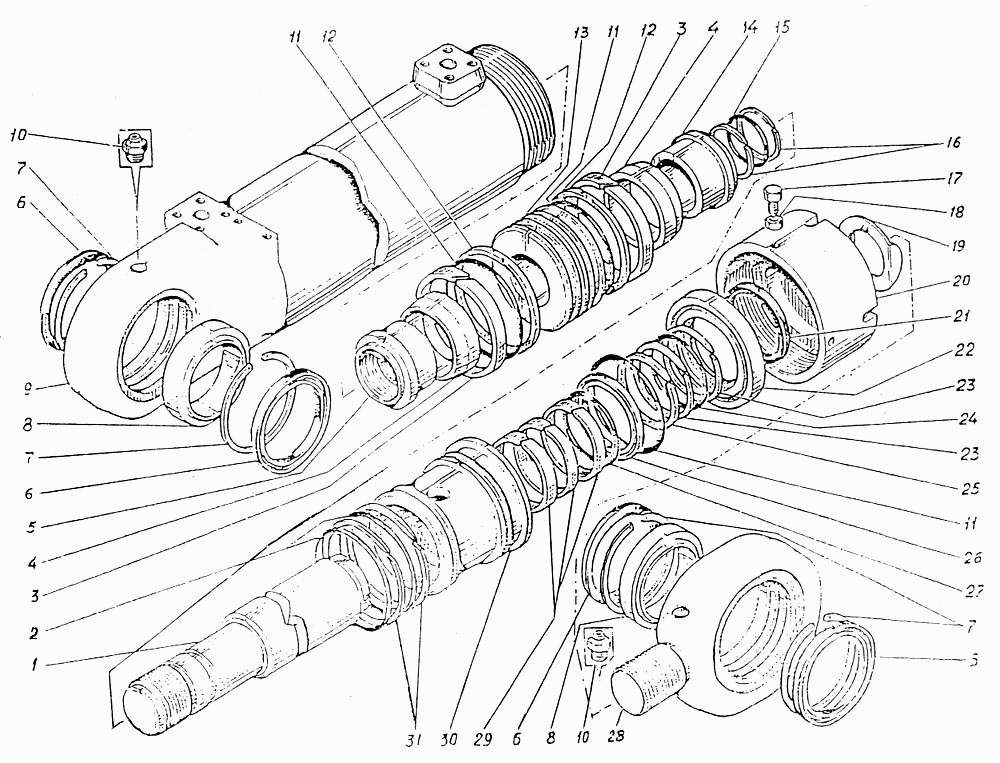

__NT__0__ Гідроциліндр рукоятки
100%
Назва деталі
__NT__0__ Гідроциліндр рукоятки
Заводський номер
Э4.05.30.001сб-2
Кількість на модель
№
Назва деталі
__NT__0__ Гідроциліндр рукоятки
Заводський номер
ЭО-5126.29.08.0003сб
Кількість на модель
№
Назва деталі
Стебло
Заводський номер
ЭО-5126.29.08.001
Кількість на модель
1
№
1
Назва деталі
Кільце 150-160-58-2-3 [ГОСТ 9833-78]
Заводський номер
Кольцо 150-160-58-2-3 [ГОСТ 9833-78]
Кількість на модель
2
№
2
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5221.00.01.003
Кількість на модель
2
№
3
Назва деталі
Демпфер
Заводський номер
ЭО-5221.29.06.002
Кількість на модель
2
№
4
Назва деталі
Горіх
Заводський номер
ЭО-5221.00.01.013
Кількість на модель
1
№
5
Назва деталі
КІЛЬЦО
Заводський номер
13941.150
Кількість на модель
4
№
7
Назва деталі
Підшипник ГОСТ
Заводський номер
9ШС110К
Кількість на модель
2
№
8
Назва деталі
Циліндр
Заводський номер
ЭО-5126.29.08.100
Кількість на модель
1
№
9
Назва деталі
Маслянка
Заводський номер
19853.1.3
Кількість на модель
2
№
10
Назва деталі
Кільце 140-150-58-2-3 [ГОСТ 9833-78]
Заводський номер
Кольцо 140-150-58-2-3 [ГОСТ 9833-78]
Кількість на модель
3
№
11
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5221.00.01.004
Кількість на модель
2
№
12
Назва деталі
Поршень
Заводський номер
ЭО-5221.00.01.002
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
ЭО-5221.29.06.003
Кількість на модель
1
№
14
Назва деталі
Кільце 070-080-58-2-3 [ГОСТ 9833-78]
Заводський номер
Кольцо 070-080-58-2-3 [ГОСТ 9833-78]
Кількість на модель
1
№
15
Назва деталі
Кільце 70х80 [СТП 22003-114-88]
Заводський номер
СТП 22003-114-88 [Кольцо 70х80]
Кількість на модель
2
№
16
Назва деталі
Гвинт
Заводський номер
ЭО-5122.06.05.014
Кількість на модель
1
№
17
Назва деталі
Гайка М10-6Н.5.016 [ГОСТ 5915-70]
Заводський номер
Гайка М10-6Н.5.016 [ГОСТ 5915-70]
Кількість на модель
1
№
18
Назва деталі
Шайба
Заводський номер
ЭО-5124.06.05.006
Кількість на модель
1
№
19
Назва деталі
Горіх
Заводський номер
ЭО-5124.06.05.005
Кількість на модель
1
№
20
Назва деталі
Грязезнімач
Заводський номер
ЭО-5124.06.05.600
Кількість на модель
1
№
21
Назва деталі
Склянка
Заводський номер
ЭО-5221.00.01.014
Кількість на модель
1
№
22
Назва деталі
Кільце захисне
Заводський номер
ЭО-5221.00.01.017
Кількість на модель
2
№
23
Назва деталі
Кільце 100-110-58-2-3 [ГОСТ 9833-78]
Заводський номер
Кольцо 100-110-58-2-3 [ГОСТ 9833-78]
Кількість на модель
1
№
24
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5221.00.01.006
Кількість на модель
1
№
25
Назва деталі
Манжета
Заводський номер
ЭО-5221.00.01.012
Кількість на модель
1
№
26
Назва деталі
Кільце 105-115-58-2-3 [ГОСТ 9833-78]
Заводський номер
Кольцо 105-115-58-2-3 [ГОСТ 9833-78]
Кількість на модель
1
№
27
Назва деталі
Проушина
Заводський номер
ЭО-5124.06.05.004
Кількість на модель
1
№
28
Назва деталі
КІЛЬЦО
Заводський номер
ЭО-5221.00.01.005
Кількість на модель
3
№
29
Назва деталі
Втулка
Заводський номер
ЭО-5221.00.01.001
Кількість на модель
1
№
30
Назва деталі
Кільце 150х160 [СТП 22003-114-88]
Заводський номер
СТП 22003-114-88 [Кольцо 150х160]
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Гідроциліндр рукоятки | Э4.05.30.001сб-2 | |||||||
| __NT__0__ Гідроциліндр рукоятки | ЭО-5126.29.08.0003сб | |||||||
| 1 | Стебло | ЭО-5126.29.08.001 | 1 | 1 | 1 | |||
| 2 | Кільце 150-160-58-2-3 [ГОСТ 9833-78] | Кольцо 150-160-58-2-3 [ГОСТ 9833-78] | 2 | 2 | 2 | |||
| 3 | КІЛЬЦО | ЭО-5221.00.01.003 | 2 | 2 | 3 | |||
| 4 | Демпфер | ЭО-5221.29.06.002 | 2 | 2 | 4 | |||
| 5 | Горіх | ЭО-5221.00.01.013 | 1 | 1 | 5 | |||
| 7 | КІЛЬЦО | 13941.150 | 4 | 4 | 7 | |||
| 8 | Підшипник ГОСТ | 9ШС110К | 2 | 2 | 8 | |||
| 9 | Циліндр | ЭО-5126.29.08.100 | 1 | 1 | 9 | |||
| 10 | Маслянка | 19853.1.3 | 2 | 2 | 10 | |||
| 11 | Кільце 140-150-58-2-3 [ГОСТ 9833-78] | Кольцо 140-150-58-2-3 [ГОСТ 9833-78] | 3 | 3 | 11 | |||
| 12 | КІЛЬЦО | ЭО-5221.00.01.004 | 2 | 2 | 12 | |||
| 13 | Поршень | ЭО-5221.00.01.002 | 1 | 1 | 13 | |||
| 14 | Втулка | ЭО-5221.29.06.003 | 1 | 1 | 14 | |||
| 15 | Кільце 070-080-58-2-3 [ГОСТ 9833-78] | Кольцо 070-080-58-2-3 [ГОСТ 9833-78] | 1 | 1 | 15 | |||
| 16 | Кільце 70х80 [СТП 22003-114-88] | СТП 22003-114-88 [Кольцо 70х80] | 2 | 2 | 16 | |||
| 17 | Гвинт | ЭО-5122.06.05.014 | 1 | 1 | 17 | |||
| 18 | Гайка М10-6Н.5.016 [ГОСТ 5915-70] | Гайка М10-6Н.5.016 [ГОСТ 5915-70] | 1 | 1 | 18 | |||
| 19 | Шайба | ЭО-5124.06.05.006 | 1 | 1 | 19 | |||
| 20 | Горіх | ЭО-5124.06.05.005 | 1 | 1 | 20 | |||
| 21 | Грязезнімач | ЭО-5124.06.05.600 | 1 | 1 | 21 | |||
| 22 | Склянка | ЭО-5221.00.01.014 | 1 | 1 | 22 | |||
| 23 | Кільце захисне | ЭО-5221.00.01.017 | 2 | 2 | 23 | |||
| 24 | Кільце 100-110-58-2-3 [ГОСТ 9833-78] | Кольцо 100-110-58-2-3 [ГОСТ 9833-78] | 1 | 1 | 24 | |||
| 25 | КІЛЬЦО | ЭО-5221.00.01.006 | 1 | 1 | 25 | |||
| 26 | Манжета | ЭО-5221.00.01.012 | 1 | 1 | 26 | |||
| 27 | Кільце 105-115-58-2-3 [ГОСТ 9833-78] | Кольцо 105-115-58-2-3 [ГОСТ 9833-78] | 1 | 1 | 27 | |||
| 28 | Проушина | ЭО-5124.06.05.004 | 1 | 1 | 28 | |||
| 29 | КІЛЬЦО | ЭО-5221.00.01.005 | 3 | 3 | 29 | |||
| 30 | Втулка | ЭО-5221.00.01.001 | 1 | 1 | 30 | |||
| 31 | Кільце 150х160 [СТП 22003-114-88] | СТП 22003-114-88 [Кольцо 150х160] | 2 | 2 | 31 |
