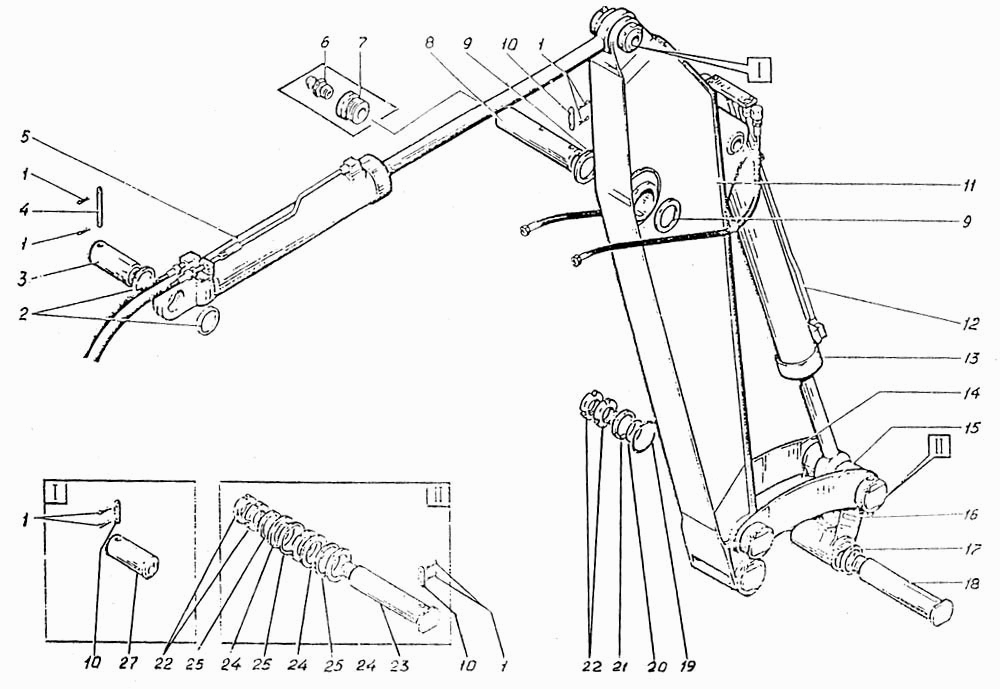

Встановлення ручки зворотної лопати
100%
Назва деталі
Встановлення ручки зворотної лопати
Заводський номер
ЭО-5126.29.00.000сб-А
Кількість на модель
№
Назва деталі
Шплінт 8х50.016 [ГОСТ 397-79]
Заводський номер
Шплинт 8х50.016 [ГОСТ 397-79]
Кількість на модель
10
№
1
Назва деталі
Втулка
Заводський номер
Э4.29.00.010
Кількість на модель
8
№
2
Назва деталі
Ось
Заводський номер
Э4.29.00.008
Кількість на модель
2
№
3
Назва деталі
Палець
Заводський номер
Э4.29.00.013
Кількість на модель
2
№
4
Назва деталі
Гідроциліндр
Заводський номер
ЭО-5126.29.08.000сб
Кількість на модель
1
№
5
Назва деталі
__NT__0__ Гідроциліндр рукоятки
Заводський номер
Э4.05.30.001сб-2
Кількість на модель
1
№
5
Назва деталі
Масленка .Ц
Заводський номер
Масленка 1.3.Ц6 [ГОСТ 19853-74]
Кількість на модель
1
№
6
Назва деталі
Перехідник
Заводський номер
Э4.29.01130
Кількість на модель
1
№
7
Назва деталі
Ось
Заводський номер
ЭО-5126.29.00.001А
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
Э4.29.00.012
Кількість на модель
2
№
9
Назва деталі
Палець
Заводський номер
Э4.29.00.009
Кількість на модель
3
№
10
Назва деталі
Рукоятка зворотної лопати
Заводський номер
ЭО-5126.29.01.000сб-А
Кількість на модель
1
№
11
Назва деталі
Трубопроводи рукояті (робочого обладнання)
Заводський номер
Э4.05.29.000сб
Кількість на модель
1
№
12
Назва деталі
__NT__0__ Гідроциліндр ковша
Заводський номер
ЭО-5126.29.06.000сб
Кількість на модель
1
№
13
Назва деталі
__NT__0__ Гідроциліндр ковша
Заводський номер
Э4.05.30.001сб
Кількість на модель
1
№
13
Назва деталі
Лівий важіль
Заводський номер
Э4.29.03.000сб
Кількість на модель
1
№
14
Назва деталі
Правий важіль
Заводський номер
Э4.29.04.000сб
Кількість на модель
1
№
15
Назва деталі
Тяга
Заводський номер
Э4.29.02.000сб
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
Э4.29.00.004
Кількість на модель
3
№
17
Назва деталі
Ось
Заводський номер
ЭО-5126.29.12.000сб-А
Кількість на модель
3
№
18
Назва деталі
Кільце 130-140-58-2-3 [ГОСТ 18829-73]
Заводський номер
Кольцо 130-140-58-2-3 [ГОСТ 18829-73]
Кількість на модель
6
№
19
Назва деталі
Кільце 110-120-58-2-3 [ГОСТ 18829-73]
Заводський номер
Кольцо 110-120-58-2-3 [ГОСТ 18829-73]
Кількість на модель
9
№
20
Назва деталі
Втулка
Заводський номер
Э4.29.00.006
Кількість на модель
3
№
21
Назва деталі
Гайка М100х2-7Н.04.016 [ГОСТ 11871-88]
Заводський номер
Гайка М100х2-7Н.04.016 [ГОСТ 11871-88]
Кількість на модель
8
№
22
Назва деталі
Ось
Заводський номер
ЭО-5126.29.16.000сб-А
Кількість на модель
1
№
23
Назва деталі
Диск
Заводський номер
Э4.29.00.011
Кількість на модель
4
№
24
Назва деталі
Кільце
Заводський номер
Э4.29.00.005
Кількість на модель
2
№
25
Назва деталі
Втулка
Заводський номер
Э4.29.00.007
Кількість на модель
1
№
26
Назва деталі
Ось
Заводський номер
ЭО-5126.29.00.002-А
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення ручки зворотної лопати | ЭО-5126.29.00.000сб-А | |||||||
| 1 | Шплінт 8х50.016 [ГОСТ 397-79] | Шплинт 8х50.016 [ГОСТ 397-79] | 10 | 10 | 1 | |||
| 2 | Втулка | Э4.29.00.010 | 8 | 8 | 2 | |||
| 3 | Ось | Э4.29.00.008 | 2 | 2 | 3 | |||
| 4 | Палець | Э4.29.00.013 | 2 | 2 | 4 | |||
| 5 | Гідроциліндр | ЭО-5126.29.08.000сб | 1 | 1 | 5 | |||
| 5 | __NT__0__ Гідроциліндр рукоятки | Э4.05.30.001сб-2 | 1 | 1 | 5 | |||
| 6 | Масленка .Ц | Масленка 1.3.Ц6 [ГОСТ 19853-74] | 1 | 1 | 6 | |||
| 7 | Перехідник | Э4.29.01130 | 1 | 1 | 7 | |||
| 8 | Ось | ЭО-5126.29.00.001А | 1 | 1 | 8 | |||
| 9 | Диск | Э4.29.00.012 | 2 | 2 | 9 | |||
| 10 | Палець | Э4.29.00.009 | 3 | 3 | 10 | |||
| 11 | Рукоятка зворотної лопати | ЭО-5126.29.01.000сб-А | 1 | 1 | 11 | |||
| 12 | Трубопроводи рукояті (робочого обладнання) | Э4.05.29.000сб | 1 | 1 | 12 | |||
| 13 | __NT__0__ Гідроциліндр ковша | ЭО-5126.29.06.000сб | 1 | 1 | 13 | |||
| 13 | __NT__0__ Гідроциліндр ковша | Э4.05.30.001сб | 1 | 1 | 13 | |||
| 14 | Лівий важіль | Э4.29.03.000сб | 1 | 1 | 14 | |||
| 15 | Правий важіль | Э4.29.04.000сб | 1 | 1 | 15 | |||
| 16 | Тяга | Э4.29.02.000сб | 1 | 1 | 16 | |||
| 17 | Кільце | Э4.29.00.004 | 3 | 3 | 17 | |||
| 18 | Ось | ЭО-5126.29.12.000сб-А | 3 | 3 | 18 | |||
| 19 | Кільце 130-140-58-2-3 [ГОСТ 18829-73] | Кольцо 130-140-58-2-3 [ГОСТ 18829-73] | 6 | 6 | 19 | |||
| 20 | Кільце 110-120-58-2-3 [ГОСТ 18829-73] | Кольцо 110-120-58-2-3 [ГОСТ 18829-73] | 9 | 9 | 20 | |||
| 21 | Втулка | Э4.29.00.006 | 3 | 3 | 21 | |||
| 22 | Гайка М100х2-7Н.04.016 [ГОСТ 11871-88] | Гайка М100х2-7Н.04.016 [ГОСТ 11871-88] | 8 | 8 | 22 | |||
| 23 | Ось | ЭО-5126.29.16.000сб-А | 1 | 1 | 23 | |||
| 24 | Диск | Э4.29.00.011 | 4 | 4 | 24 | |||
| 25 | Кільце | Э4.29.00.005 | 2 | 2 | 25 | |||
| 26 | Втулка | Э4.29.00.007 | 1 | 1 | 26 | |||
| 27 | Ось | ЭО-5126.29.00.002-А | 1 | 1 | 27 |
