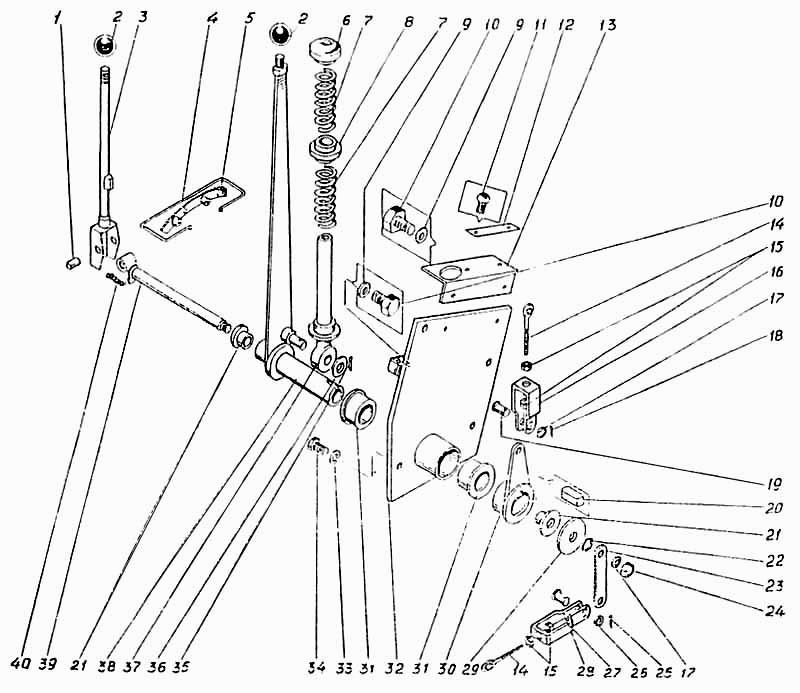

Важелі управління
100%
Назва деталі
Важелі управління
Заводський номер
Э4.04.07.000сб-1
Кількість на модель
№
Назва деталі
Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80]
Заводський номер
Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80]
Кількість на модель
1
№
1
Назва деталі
Ручка
Заводський номер
520.24.001
Кількість на модель
2
№
2
Назва деталі
Рукоятка
Заводський номер
Э4.04.07.004сб
Кількість на модель
1
№
3
Назва деталі
Сектор
Заводський номер
Э4.04.07.006
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
Э4.04.07.011
Кількість на модель
1
№
6
Назва деталі
Пружина
Заводський номер
Э4.04.07.030
Кількість на модель
2
№
7
Назва деталі
Втулка
Заводський номер
Э4.04.07.010
Кількість на модель
1
№
8
Назва деталі
Шайба 8.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 8.65г.016 [ГОСТ 6402-70]
Кількість на модель
4
№
9
Назва деталі
Болт M8-6qx16.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М8-6qх16.46.016 [ГОСТ 7798-70]
Кількість на модель
4
№
10
Назва деталі
Гвинт М3-6qх6.46.016 [ГОСТ 17473-80]
Заводський номер
Винт М3-6qх6.46.016 [ГОСТ 17473-80]
Кількість на модель
2
№
11
Назва деталі
Табличка
Заводський номер
Э4.04.07.016
Кількість на модель
1
№
12
Назва деталі
Куточок
Заводський номер
Э4.04.07.019
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
34.04.07.013
Кількість на модель
2
№
21
Назва деталі
Втулка
Заводський номер
Э4.04.07.014
Кількість на модель
2
№
31
Назва деталі
Кронштейн
Заводський номер
Э4.04.07.005сб-1
Кількість на модель
1
№
32
Назва деталі
Шайба 12.65Г.016 [ГОСТ 6402-70]
Заводський номер
Шайба 12.65г.016 [ГОСТ 6402-70]
Кількість на модель
4
№
33
Назва деталі
Болт M12-6qx25.46.016 [ГОСТ 7798-70]
Заводський номер
Болт М12-6qх25.46.016 [ГОСТ 7798-70]
Кількість на модель
4
№
34
Назва деталі
Шплінт 4х25.016
Заводський номер
Шплинт 4х25.016 [ГОСТ 397-79]
Кількість на модель
1
№
35
Назва деталі
Шайба С18.01.016 [ГОСТ 11371-78]
Заводський номер
Шайба С18.01.016 [ГОСТ 11371-78]
Кількість на модель
1
№
36
Назва деталі
Важіль
Заводський номер
Э4.04.07.006сб
Кількість на модель
1
№
37
Назва деталі
Важіль
Заводський номер
Э4.04.07.001сб-2
Кількість на модель
1
№
38
Назва деталі
Ось
Заводський номер
Э4.04.07.002сб-1
Кількість на модель
1
№
39
Назва деталі
Пружина
Заводський номер
Э4.04.07.031
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Важелі управління | Э4.04.07.000сб-1 | |||||||
| 1 | Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80] | Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80] | 1 | 1 | 1 | |||
| 2 | Ручка | 520.24.001 | 2 | 2 | 2 | |||
| 3 | Рукоятка | Э4.04.07.004сб | 1 | 1 | 3 | |||
| 5 | Сектор | Э4.04.07.006 | 1 | 1 | 5 | |||
| 6 | Втулка | Э4.04.07.011 | 1 | 1 | 6 | |||
| 7 | Пружина | Э4.04.07.030 | 2 | 2 | 7 | |||
| 8 | Втулка | Э4.04.07.010 | 1 | 1 | 8 | |||
| 9 | Шайба 8.65Г.016 [ГОСТ 6402-70] | Шайба 8.65г.016 [ГОСТ 6402-70] | 4 | 4 | 9 | |||
| 10 | Болт M8-6qx16.46.016 [ГОСТ 7798-70] | Болт М8-6qх16.46.016 [ГОСТ 7798-70] | 4 | 4 | 10 | |||
| 11 | Гвинт М3-6qх6.46.016 [ГОСТ 17473-80] | Винт М3-6qх6.46.016 [ГОСТ 17473-80] | 2 | 2 | 11 | |||
| 12 | Табличка | Э4.04.07.016 | 1 | 1 | 12 | |||
| 13 | Куточок | Э4.04.07.019 | 1 | 1 | 13 | |||
| 21 | Втулка | 34.04.07.013 | 2 | 2 | 21 | |||
| 31 | Втулка | Э4.04.07.014 | 2 | 2 | 31 | |||
| 32 | Кронштейн | Э4.04.07.005сб-1 | 1 | 1 | 32 | |||
| 33 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65г.016 [ГОСТ 6402-70] | 4 | 4 | 33 | |||
| 34 | Болт M12-6qx25.46.016 [ГОСТ 7798-70] | Болт М12-6qх25.46.016 [ГОСТ 7798-70] | 4 | 4 | 34 | |||
| 35 | Шплінт 4х25.016 | Шплинт 4х25.016 [ГОСТ 397-79] | 1 | 1 | 35 | |||
| 36 | Шайба С18.01.016 [ГОСТ 11371-78] | Шайба С18.01.016 [ГОСТ 11371-78] | 1 | 1 | 36 | |||
| 37 | Важіль | Э4.04.07.006сб | 1 | 1 | 37 | |||
| 38 | Важіль | Э4.04.07.001сб-2 | 1 | 1 | 38 | |||
| 39 | Ось | Э4.04.07.002сб-1 | 1 | 1 | 39 | |||
| 40 | Пружина | Э4.04.07.031 | 1 | 1 | 40 |
